مخصص من خلال ثقب حجم Pcb فطيرة زلة حلقة عالية سرعة الدوران اتصال مستقر

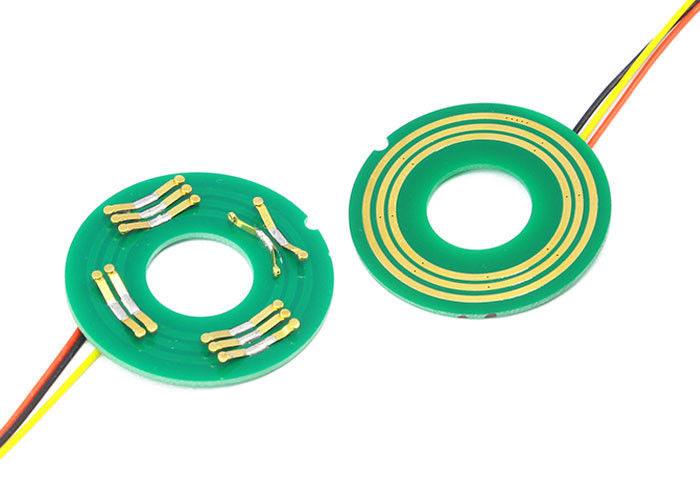

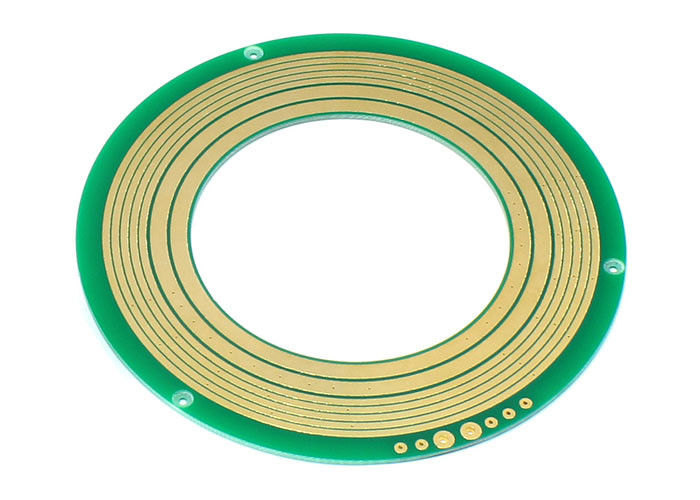

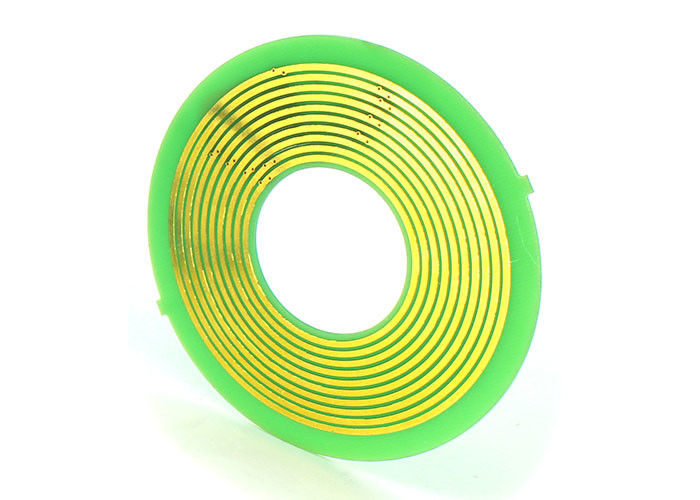

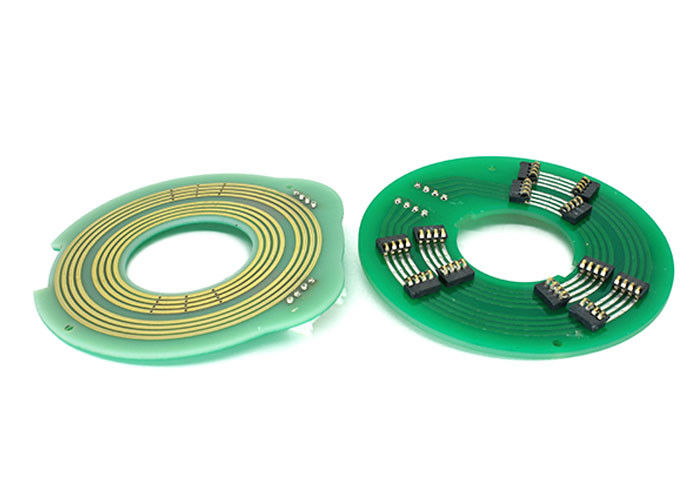

وصف P050 PCB Pancake Slip Ring
حلقة انزلاق PCB من سلسلة P050 ، حجم الثقب 50 مم ، سمك 6 مم (الحد الأدنى للسمك 5 مم). سلسلة P038 مادة مبتكرة من ثنائي الفينيل متعدد الكلور ، تعتمد طلاء الذهب الصلب للغاية وعملية رقائق النحاس السميكة للغاية ، وتدعم الطاقة من 2 إلى 12 دائرة ونقل الإشارة مجتمعة
ميزات P050 PCB Pancake Slip Ring
1. يبلغ قطر الحلقة المنزلقة 50mm وسمكها 6mm.
2. يدعم من 0 إلى 12 قناة لنقل التيار / الإشارة.
3. تستخدم الحلقة الانزلاقية تكنولوجيا الفرشاة الليفية ، مما يضمن اتصال موثوق به مع قوة احتكاك منخفضة للغاية.
4. مقاومة التلامس منخفضة للغاية ، ولا يوجد حطام احتكاك.
5. يمكن استخدامه لنقل مختلط لإشارات الدقة والطاقة.
6. نقاط التلامس للفرشاة مصنوعة من معادن ثمينة ، والتي تتمتع بدرجة عالية من الثبات والموثوقية.
البدائل
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية (مرجع) | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| درجة IP | IP51 |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼240VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300mm (يمكن تخصيص) |
|
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر | |
الجزء لا.وصف
رسم P050 PCB Pancake Pancake Slip Ring
قائمة النموذج القياسي
| نموذج | 10 أ | إشارة / 5A | خواتم |
| P050-0310 | 3 | 0 | 3 |
| P050-0210-04S | 2 | 4 | 6 |
| P050-06S | 0 | 6 | 6 |
| P050-1210 | 12 | 0 | 12 |
| P050-0410-08S | 4 | 8 | 12 |
| P050-0810-04S | 8 | 4 | 12 |
| P050-03S | 0 | 3 | 3 |
| P050-0410-02S | 4 | 2 | 6 |
| P050-0610 | 6 | 0 | 6 |
| P050-0210-10S | 2 | 10 | 12 |
| P050-0610-06S | 6 | 6 | 12 |
| P050-12S | 0 | 1 | 12 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N من 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A.إذا كنت بحاجة إلى تخصيص حجم الثقب ، OD ، السماكة ، رقم الدائرة ونوع إشارة حلقة الانزلاق
P050 PCB Pancake Pancake Slip Ring Grade Table
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| ج: قياسي | 100 دورة في الدقيقة | 5 ملايين ثورة | المعادن الثمينة |
| D: صناعي | 300 دورة في الدقيقة | 20 مليون ثورة |
ذهب ذهب
|
