حلقة زلة فطيرة عالية الاستقرار منخفضة الضوضاء الكهربائية وعمر عمل طويل للغاية

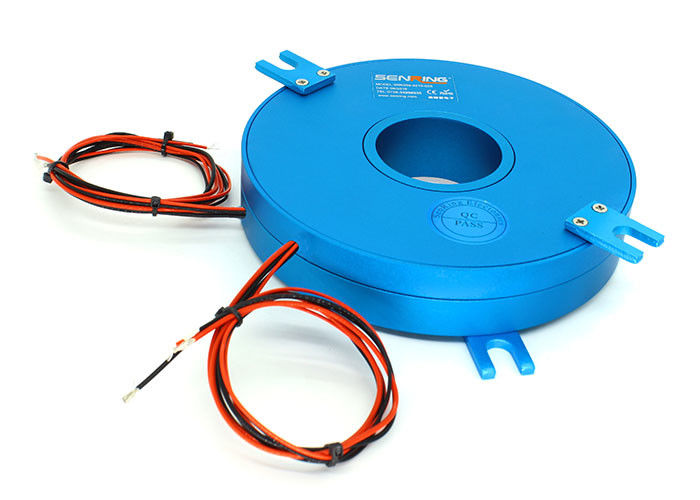

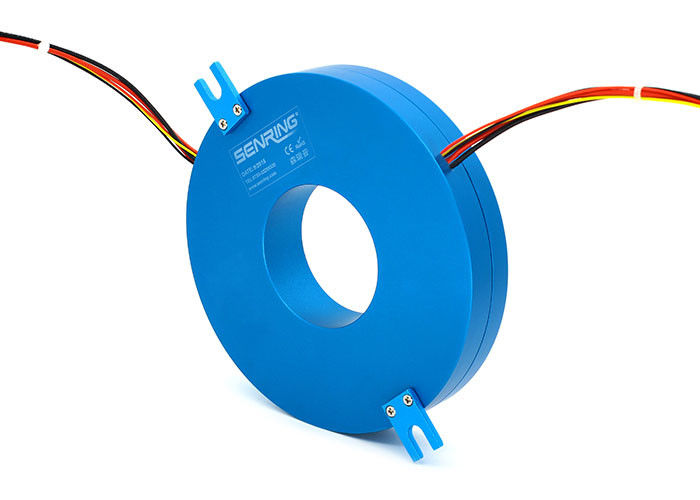

وصف K270 Pancake Slip Ring
حلقة انزلاق البان كيك من سلسلة SenRing K270 عبارة عن حلقة انزلاقية رفيعة للغاية بقطر تجويف يبلغ 70 مم وسمك 30 مم.هناك مواصفات مختلفة للقطر الخارجي من 152mm إلى 520mm.تُستخدم الحلقة الانزلاقية من سلسلة K270 في الغالب في المعدات ذات مساحة التثبيت المحدودة للغاية والقيود الصارمة على سمك الحلقة الانزلاقية (الارتفاع) التي يمكن أن توسع المساحة الأفقية.تتبنى حلقة الانزلاق المسطحة عملية تشريب فراغ خاصة ومواد معدنية ثمينة للفرشاة ، والتي تتمتع بثبات عالي ، مما يضمن أداء نقل كهربائي ممتاز وأداء دوران.بالمقارنة مع المنتجات المماثلة ، تتميز الحلقة الانزلاقية من SenRing بالسمات الرئيسية لعزم الدوران المنخفض ، والتآكل المنخفض ، والضوضاء الكهربائية المنخفضة ، والعمر الطويل للغاية.يدعم النموذج القياسي 2-48 قناة من 2-20A تيار / إشارة.
ملامح خاتم الانزلاق فطيرة k270
1. سمك (ارتفاع): 30 مم ؛
2. حجم الثقب: 70mm ، OD: 152mm ~ 520mm ؛
3. تكنولوجيا الختم الفراغي الخاصة وفرشاة المعادن الثمينة تضمن الموثوقية العالية لأداء النقل والتناوب.
4. يمكن دمجها لنقل إشارات مختلفة مثل إشارات التردد العالي وإشارات التحكم وإشارات الفيديو ، إلخ ؛
5. أداء نقل ودوران ممتاز.
6. عزم دوران منخفض ، احتكاك منخفض ، ضوضاء كهربائية منخفضة وعمر عمل طويل للغاية.
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية (مرجع) | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| درجة IP | IP51 |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼240VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300mm (يمكن تخصيص) |
|
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر | |
الجزء لا.وصف
رسم k270 حلقة زلة الفطيرة
قائمة النموذج القياسي
| نموذج | إشارة / 5A | 10 أ | 20 أ | OD (مم) |
| K270-02S | 2 | 0 | 0 | 152 |
| K270-0210 | 0 | 2 | 0 | 152 |
| K270-0210-02S | 2 | 2 | 0 | 168 |
| K270-0410 | 0 | 4 | 0 | 168 |
| K270-06S | 6 | 0 | 0 | 184 |
| K270-0610 | 0 | 6 | 0 | 184 |
| K270-0620 | 0 | 0 | 6 | 184 |
| K270-0210-04S | 4 | 2 | 0 | 184 |
| K270-12S | 12 | 0 | 0 | 232 |
| K270-1210 | 0 | 12 | 0 | 232 |
| K270-1220 | 0 | 0 | 12 | 232 |
| K270-0610-06S | 6 | 6 | 0 | 232 |
| K270-0620-06S | 6 | 0 | 6 | 232 |
| K270-S18 | 18 | 0 | 0 | 280 |
| K270-1810 | 0 | 18 | 0 | 280 |
| K270-0610-12S | 12 | 6 | 0 | 280 |
| K270-1210-06S | 6 | 12 | 0 | 280 |
| K270-0810-10S | 10 | 8 | 0 | 280 |
| K270-24S | 24 | 0 | 0 | 328 |
| K270-2410 | 0 | 24 | 0 | 328 |
| K270-0610-18S | 18 | 6 | 0 | 328 |
| K270-1210-12S | 12 | 12 | 0 | 328 |
| K270-36S | 36 | 0 | 0 | 424 |
| K270-48S | 48 | 0 | 0 | 520 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N من 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A.إذا كنت بحاجة إلى تخصيص حجم الثقب ، OD ، السماكة ، رقم الدائرة ونوع الإشارة لحلقة الانزلاق ، يرجى الاتصال بفني SenRing
k270 Pancake Slip Ring Grade Table
| جيكود رايد | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| ج: قياسي | 60 دورة في الدقيقة | 3 ملايين ثورة | المعادن الثمينة |
| D: صناعي | 200 دورة في الدقيقة | 10 ملايين ثورة |
ذهب ذهب
|
