مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
K350
اتصل بنا
يمكن دمج حلقة الانزلاق البان كيك لنقل إشارة دقيقة مع الطاقة

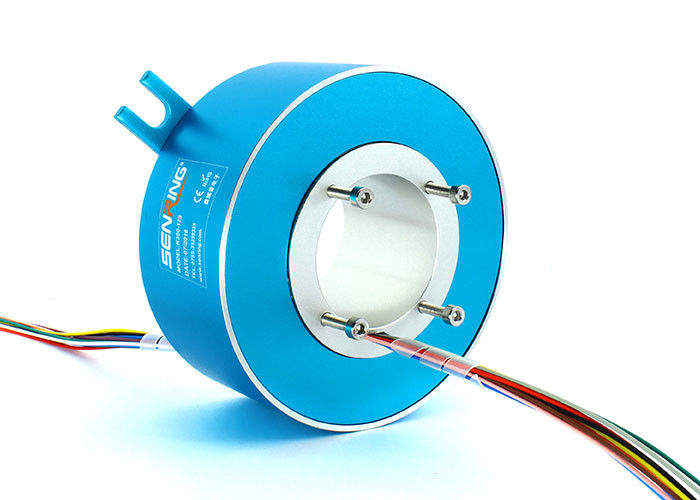

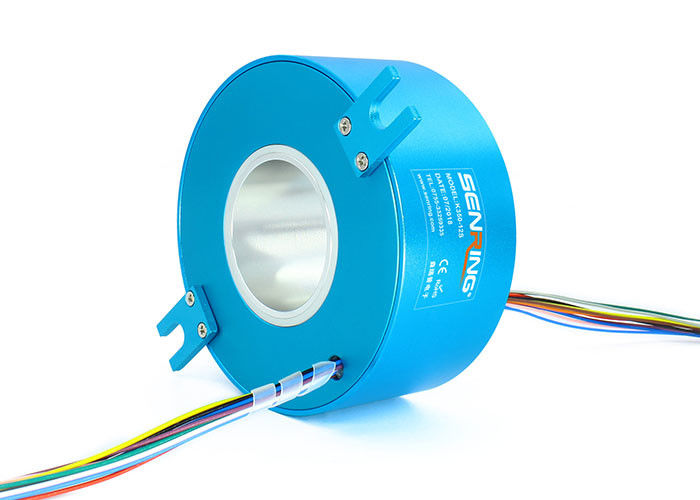

وصف K350 Pancake Slip Ring
يبلغ قطر الحلقة المنزلقة المسطحة الرفيعة للغاية من سلسلة K350 50 مم ، وقطرها الخارجي 119 مم ، وسمك 25.1-91.9 مم بمواصفات مختلفة.إنه يحتوي على غلاف من سبائك الألومنيوم بالكامل ، ويتم معالجة مادة التلامس بمعدن ثمين وطلاء ذهبي شديد الصلابة لضمان التشغيل المستقر وتقلبات المقاومة الأقل.يتم استخدامه بشكل أساسي في البيئات ذات المساحة الرأسية المحدودة والقيود القليلة على المساحة الأفقية.
ملامح حلقة الانزلاق فطيرة k350
الحلقة المنزلقة قطرها الداخلي 50 مم وقطرها الخارجي 119 مم ، بسمك يتراوح من 25.1 مم إلى 91.9 مم.يتم معالجة مادة التلامس بمعدن ثمين وطلاء ذهبي شديد الصلابة ، مما يضمن التشغيل المستقر وتقلبات المقاومة الأقل.يمكن استخدامه لنقل مختلط لإشارات الدقة والطاقة.إن ملامسة نوابض الأوراق مصنوعة من المعدن الثمين ، الذي يتمتع بمستوى عالٍ من الاستقرار والموثوقية.
اكتب التطبيق
| الآلات الصناعية | معدات التعبئة |
| معدات العرض / العرض | معدات طبية |
| مراكز التصنيع | جداول الفهرس الدوارة |
| الذراع الميكانيكية | مصباح الجراحة |
| أبراج المعدات الثقيلة أو بكرات الكابلات | الباب الدوار |
| آلة التعبئة والتغليف | آلة اللف |
| معدات اختبار | ماكينات التعبئة والتغليف |
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية (مرجع) | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| درجة IP | IP51 |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼240VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300mm (يمكن تخصيص) |
|
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر | |
الجزء لا.وصف
رسم حلقة زلة الفطيرة k350
قائمة النموذج القياسي
| نموذج | إشارة / 5A | 10 أ | 20 أ | الطول L (مم) |
| k350-02S | 2 | 0 | 0 | 25.1 |
| k350-0210 | 0 | 2 | 0 | 25.1 |
| k350-0210-02S | 2 | 2 | 0 | 26.9 |
| k350-0410 | 0 | 4 | 0 | 26.9 |
| k350-06S | 6 | 0 | 0 | 30.7 |
| k350-0610 | 0 | 6 | 0 | 30.7 |
| k350-0620 | 0 | 0 | 6 | 30.7 |
| k350-0210-04S | 4 | 2 | 0 | 30.7 |
| k350-12S | 12 | 0 | 0 | 51.1 |
| k350-1210 | 0 | 12 | 0 | 51.1 |
| k350-1220 | 0 | 0 | 12 | 51.1 |
| k350-0610-06S | 6 | 6 | 0 | 51.1 |
| k350-0620-06S | 6 | 0 | 6 | 51.1 |
| k350-18S | 18 | 0 | 0 | 71.5 |
| k350-1810 | 0 | 18 | 0 | 71.5 |
| k350-0610-12S | 12 | 6 | 0 | 71.5 |
| k350-1210-06S | 6 | 12 | 0 | 71.5 |
| k350-0810-10S | 10 | 8 | 0 | 71.5 |
| k350-24S | 24 | 0 | 0 | 91.9 |
| k350-2410 | 0 | 24 | 0 | 91.9 |
| k350-0610-18S | 18 | 6 | 0 | 91.9 |
| k350-1210-12S | 12 | 12 | 0 | 91.9 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N من 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A.إذا كنت بحاجة إلى تخصيص حجم الثقب ، OD ، السماكة ، رقم الدائرة ونوع الإشارة لحلقة الانزلاق ، يرجى الاتصال بفني SenRing
k350 Pancake Slip Ring Grade Table
| جيكود رايد | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| ج: قياسي | 60 دورة في الدقيقة | 3 ملايين ثورة | المعادن الثمينة |
| D: صناعي | 200 دورة في الدقيقة | 10 ملايين ثورة |
ذهب ذهب
|
