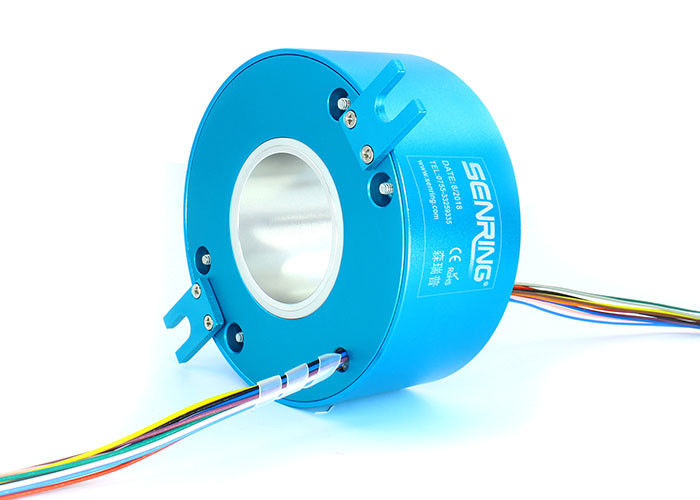

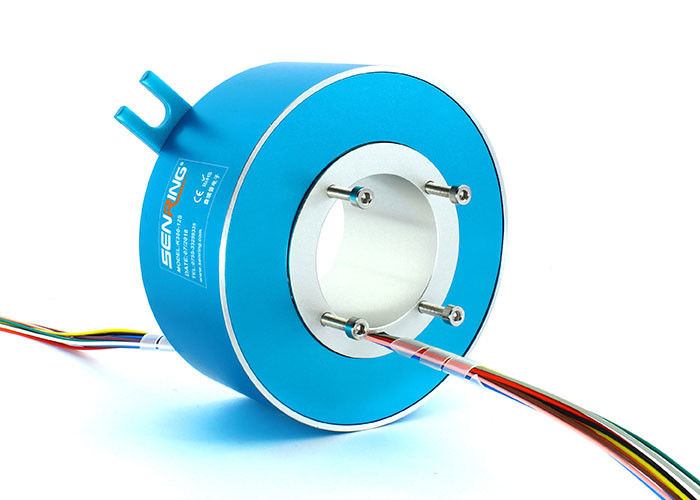

حلقة الانزلاق الكهربائية حلقات الانزلاق فطيرة تجميع المحرك مع حجم التجويف 80 مم
وصف K380 Pancake Slip Ring
سلسلة K380 Pancake Slip Ring ، حجم الثقب 80 مم ، OD 156 مم ، يتراوح سمكها من 18.2 إلى 88.6 مم. مع هيكل من السبائك AL ، مادة ملامسة للطلاء المعدني + مطلية بالذهب والتي تضمن الدوران المستقر وتقلب المقاومة المنخفض.
كشكل آخر من حلقات الانزلاق على الرغم من الثقوب ، تم تصميم حلقات الانزلاق الفطيرة في مكان ما تكون فيه المساحة الرأسية محدودة
بينما المساحة الأفقية أقل تقييدًا.تضمن تقنية الختم الفراغي العالية الخاصة والفرشاة المعدنية الثمينة الموثوقية العالية
يحيل ويدور أداء حلقة الانزلاق.مع العديد من المزايا مثل عزم دوران منخفض ، احتكاك منخفض ، ضوضاء كهربائية منخفضة
وعمر طويل ، يتم تطبيق حلقات انزلاق الفطيرة بشكل أساسي لنقل إشارة دقيقة مع الطاقة ، كما يمكن خلطها مع
وسائط نقل السوائل (مثل الهيدروليكية أو الهوائية
ملامح خاتم الانزلاق فطيرة k380
1. حجم الثقب: 80mm.OD: 156mm ؛
2. سمك يتراوح من 18.2 ~ 88.6mm اختياري.
3. معالجة المواد الملامسة بالمعدن الواعي والمطلي بالذهب الفائق الصلابة ؛
4. تأكد من الدوران المستقر وتقلب المقاومة المنخفض.
5. يمكن دمجها لنقل إشارة دقيقة مع الطاقة ؛
6. فرشاة معدنية ثمينة تضمن ثبات عالي وموثوقية انتقال.
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية (مرجع) | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| درجة IP | IP51 |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼240VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300mm (يمكن تخصيص) |
|
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر | |
الجزء لا.وصف
رسم k380 حلقة زلة الفطيرة
قائمة النموذج القياسي
| نموذج | إشارة / 5A | 10 أ | 20 أ | الطول L (مم) |
| k380-02S | 2 | 0 | 0 | 25 |
| k380-0210 | 0 | 2 | 0 | 25 |
| k380-0210-02S | 2 | 2 | 0 | 31 |
| k380-0410 | 0 | 4 | 0 | 31 |
| k380-06S | 6 | 0 | 0 | 37 |
| k380-0610 | 0 | 6 | 0 | 37 |
| k380-0620 | 0 | 0 | 6 | 37 |
| k380-0210-04S | 4 | 2 | 0 | 37 |
| k380-12S | 12 | 0 | 0 | 50.2 |
| k380-1210 | 0 | 12 | 0 | 50.2 |
| k380-1220 | 0 | 0 | 12 | 50.2 |
| k380-0610-06S | 6 | 6 | 0 | 50.2 |
| k380-0620-06S | 6 | 0 | 6 | 50.2 |
| k380-18S | 18 | 0 | 0 | 69.4 |
| k380-1810 | 0 | 18 | 0 | 69.4 |
| k380-0610-12S | 12 | 6 | 0 | 69.4 |
| k380-1210-06S | 6 | 12 | 0 | 69.4 |
| k380-0810-10S | 10 | 8 | 0 | 69.4 |
| k380-24S | 24 | 0 | 0 | 88.6 |
| k380-2410 | 0 | 24 | 0 | 88.6 |
| k380-0610-18S | 18 | 6 | 0 | 88.6 |
| k380-1210-12S | 12 | 12 | 0 | 88.6 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N من 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A.إذا كنت بحاجة إلى تخصيص حجم الثقب ، OD ، السماكة ، رقم الدائرة ونوع الإشارة لحلقة الانزلاق ، يرجى الاتصال بفني SenRing
k380 Pancake Slip Ring Grade Table
| جيكود رايد | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| ج: قياسي | 60 دورة في الدقيقة | 3 ملايين ثورة | المعادن الثمينة |
| D: صناعي | 200 دورة في الدقيقة | 10 ملايين ثورة |
ذهب ذهب
|
