مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
K225
اتصل بنا

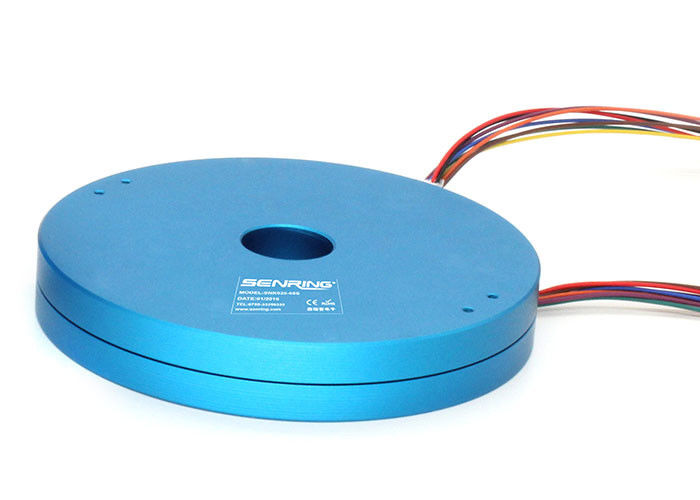

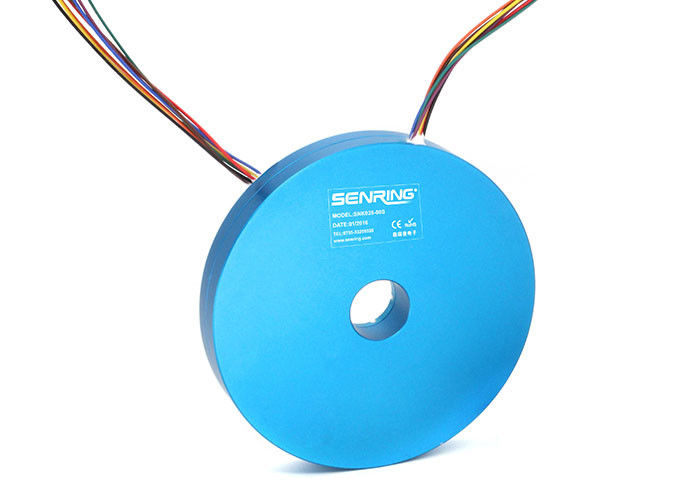

حلقة الانزلاق الفطيرة المتكاملة مع فتحة مقاس 25.4 مم سماكة 22 مم
وصف k225 Pancake Slip Ring
حلقة انزلاق البان كيك من سلسلة SenRing K225 عبارة عن حلقة انزلاقية رفيعة للغاية بقطر تجويف يبلغ 25.4 مم وسمك 22 مم.هناك مواصفات مختلفة للقطر الخارجي من 92mm إلى 460mm.تُستخدم الحلقة الانزلاقية من سلسلة K225 في الغالب في المعدات ذات مساحة التثبيت المحدودة للغاية والقيود الصارمة على سمك الحلقة الانزلاقية (الارتفاع) التي يمكن أن توسع المساحة الأفقية.تتبنى حلقة الانزلاق المسطحة عملية تشريب فراغ خاصة ومواد معدنية ثمينة للفرشاة ، والتي تتمتع بثبات عالي ، مما يضمن أداء نقل كهربائي ممتاز وأداء دوران.بالمقارنة مع المنتجات المماثلة ، تتميز الحلقة الانزلاقية من SenRing بالسمات الرئيسية لعزم الدوران المنخفض ، والتآكل المنخفض ، والضوضاء الكهربائية المنخفضة ، والعمر الطويل للغاية.يدعم النموذج القياسي 2-48 قناة من 2-20A تيار / إشارة.
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية (مرجع) | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| درجة IP | IP51 |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼240VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300mm (يمكن تخصيص) |
|
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر | |
الجزء لا.وصف
رسم حلقة زلة الفطيرة k225
ملامح حلقة الانزلاق فطيرة k225
1. سمك (ارتفاع): 22 مم ؛
2. ثقب حجم 25.4mm ، OD 92mm-460mm ؛
3. تكنولوجيا الختم الفراغي الخاصة وفرشاة المعادن الثمينة تضمن الموثوقية العالية لأداء النقل والتناوب.
4. يمكن دمجها لنقل إشارات مختلفة مثل إشارات التردد العالي وإشارات التحكم وإشارات الفيديو ، إلخ ؛
5. أداء نقل ودوران ممتاز.
6. عزم دوران منخفض ، احتكاك منخفض ، ضوضاء كهربائية منخفضة وعمر عمل طويل للغاية.
قائمة النموذج القياسي
| نموذج | إشارة / 5A | 10 أ | 20 أ | OD (مم) |
| k225-02S | 2 | 0 | 0 | 92 |
| k225-0210 | 0 | 2 | 0 | 92 |
| k225-0210-02S | 2 | 2 | 0 | 108 |
| k225-0410 | 0 | 4 | 0 | 108 |
| k225-06S | 6 | 0 | 0 | 124 |
| k225-0610 | 0 | 6 | 0 | 124 |
| k225-0620 | 0 | 0 | 6 | 124 |
| k225-0210-04S | 4 | 2 | 0 | 124 |
| k225-12S | 12 | 0 | 0 | 172 |
| k225-1210 | 0 | 12 | 0 | 172 |
| k225-1220 | 0 | 0 | 12 | 172 |
| k225-0610-06S | 6 | 6 | 0 | 172 |
| k225-0620-06S | 6 | 0 | 6 | 172 |
| k225-18S | 18 | 0 | 0 | 216 |
| k225-1810 | 0 | 18 | 0 | 216 |
| k225-0610-12S | 12 | 6 | 0 | 216 |
| k225-1210-06S | 6 | 12 | 0 | 216 |
| k225-0810-10S | 10 | 8 | 0 | 216 |
| k225-24S | 24 | 0 | 0 | 268 |
| k225-2410 | 0 | 24 | 0 | 268 |
| k225-0610-18S | 18 | 6 | 0 | 268 |
| k225-1210-12S | 12 | 12 | 0 | 268 |
| K225-36S | 36 | 0 | 0 | 364 |
| K225-48S | 48 | 0 | 0 | 460 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N من 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A.إذا كنت بحاجة إلى تخصيص حجم الثقب ، OD ، السماكة ، رقم الدائرة ونوع الإشارة لحلقة الانزلاق ، يرجى الاتصال بفني SenRing
k225 Pancake Slip Ring Grade Table
| جيكود رايد | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| ج: قياسي | 60 دورة في الدقيقة | 3 ملايين ثورة | المعادن الثمينة |
| D: صناعي | 200 دورة في الدقيقة | 10 ملايين ثورة |
ذهب ذهب
|
