مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
P025
اتصل بنا
25.4mm حفرة Dia Pancake حلقة الانزلاق مقاومة منخفضة للغاية ، حل احترافي

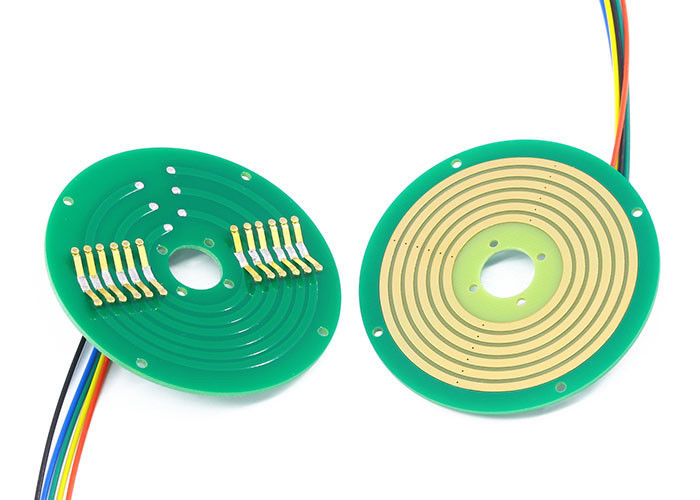

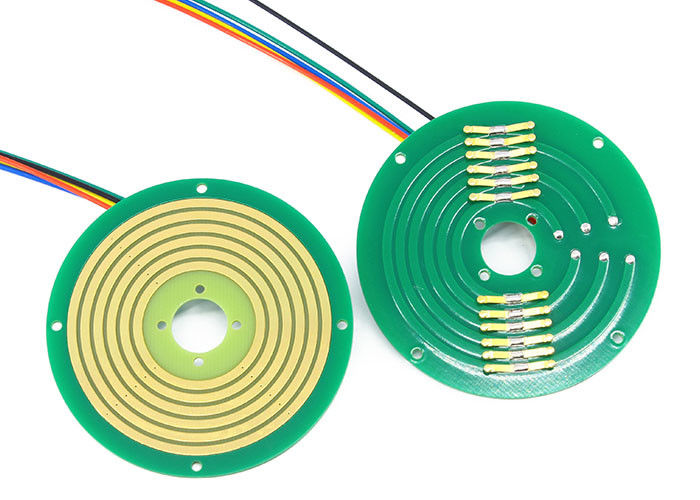

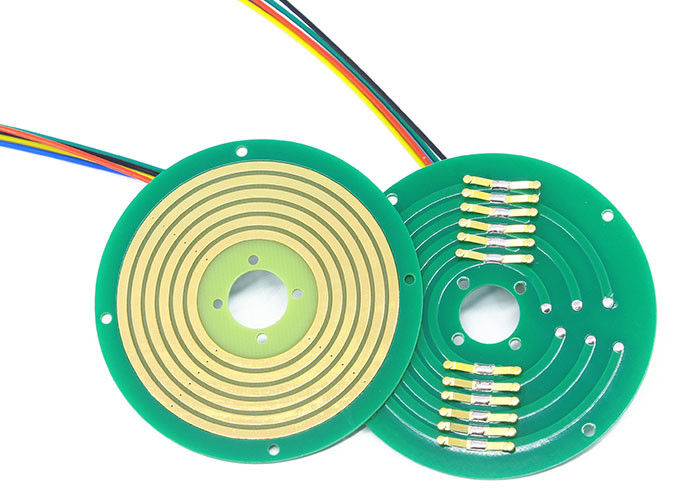

وصف P025 PCB Pancake Slip Ring
حلقة الانزلاق PCB من سلسلة P025 يبلغ قطرها الداخلي 25.4 مم وسمكها 6 مم (يمكن أن يصل النحافة إلى 5 مم).تستخدم سلسلة P025 بشكل مبتكر ركيزة PCB ، ومعالجة طلاء الذهب شديد الصلابة ، وتكنولوجيا رقائق النحاس فائقة السُمك لدعم النقل المختلط للتيار والإشارة.تتميز بخصائص الثبات العالي ، عزم الدوران المنخفض ، الخسارة المنخفضة ، عدم الصيانة ، الضوضاء الكهربائية المنخفضة ، والعمر الطويل للغاية.
ميزات P025 PCB Pancake Slip Ring
1. حجم الثقب: 25.4 ، السماكة: 6 مم ؛
2. دعم 0 ~ 12 دائرة الطاقة / الإشارة.
3. اعتماد تكنولوجيا فرشاة الألياف تأكد من الاتصال الموثوق به تحت احتكاك منخفض للغاية.
4. مقاومة اتصال منخفضة ، لا يوجد حطام احتكاك.
5. يمكن دمجها لنقل إشارة الدقة وإمداد الطاقة.
6. فرشاة معدنية ثمينة تضمن استقرار وموثوقية عالية.
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية (مرجع) | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| درجة IP | IP51 |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼440VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300mm (يمكن تخصيص) |
|
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر | |
الجزء لا.وصف
رسم P025 PCB Pancake Pancake Slip Ring
قائمة النموذج القياسي
| نموذج | 10 أ | إشارة / 5A | خواتم |
| P025-0310 | 3 | 0 | 3 |
| P025-0210-04S | 2 | 4 | 6 |
| P025-06S | 0 | 6 | 6 |
| P025-1210 | 12 | 0 | 12 |
| P025-0410-08S | 4 | 8 | 12 |
| P025-0810-04S | 8 | 4 | 12 |
| P025-03S | 0 | 3 | 3 |
| P025-0410-02S | 4 | 2 | 6 |
| P025-0610 | 6 | 0 | 6 |
| P025-0210-10S | 2 | 10 | 12 |
| P025-0610-06S | 6 | 6 | 12 |
| P025-12S | 0 | 1 | 12 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N من 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A.إذا كنت بحاجة إلى تخصيص حجم الثقب ، OD ، سمك ، رقم الدائرة.
P025 PCB Pancake Pancake Slip Ring Grade Table
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| ج: قياسي | 100 دورة في الدقيقة | 5 ملايين ثورة | المعادن الثمينة |
| D: صناعي | 300 دورة في الدقيقة | 20 مليون ثورة |
ذهب ذهب
|
عندما يكون لديك قيود على الارتفاع ، يمكن أن تكون الحلقات الزلقة "الفطيرة" - وتسمى أيضًا الحلقة "المسطحة" أو "الطبق" - هي الحل الأفضل.تعتمد وحدات الحلقة الانزلاقية هذه على دوار على شكل قرص ، مضمن مع أخاديد متحدة المركز لنقل الإشارة والطاقة ، مع مجموعة كتلة فرشاة مثبتة فوق الجزء العلوي لتعمل كجزء ثابت.يمكننا تخصيص هذا النوع من حلقات الانزلاق من 4 إلى 50 قناة ، بأي حجم تجويف مركزي.تستخدم جهات الاتصال معادن ثمينة وتعتمد سرعة التشغيل على عدد القنوات والحجم الكلي للحلقة الانزلاقية.
