مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
P012
اتصل بنا

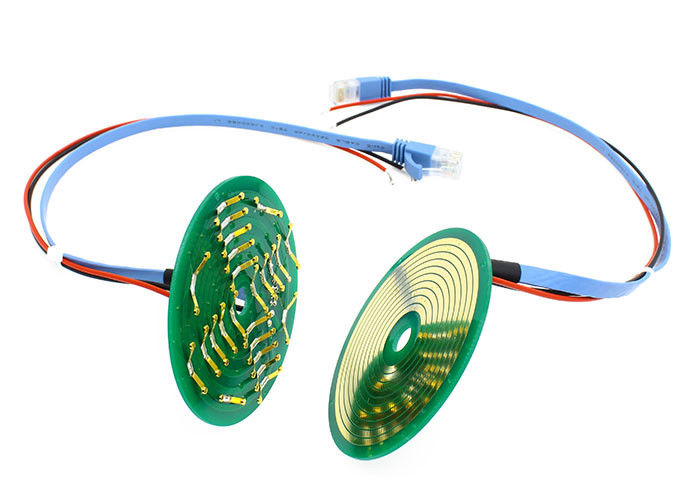

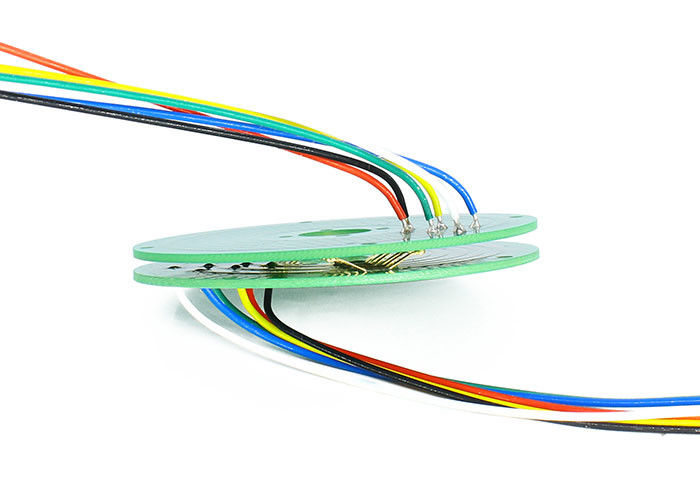

حلقات زلة فطيرة بسمك 6 مم خفيفة مع سرعة دوران عالية واتصال مستقر

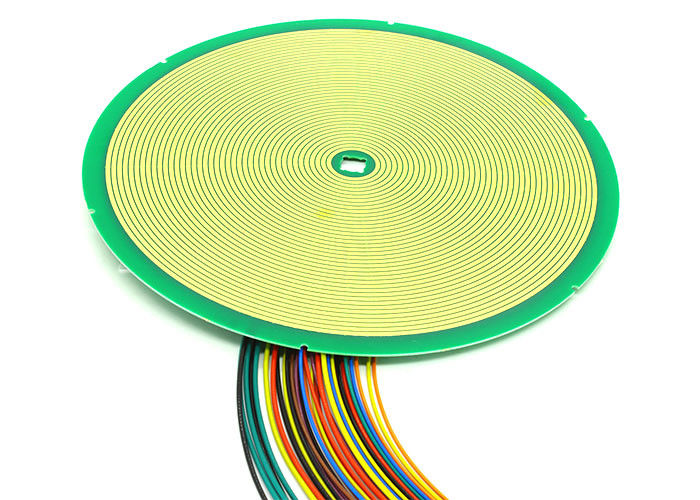

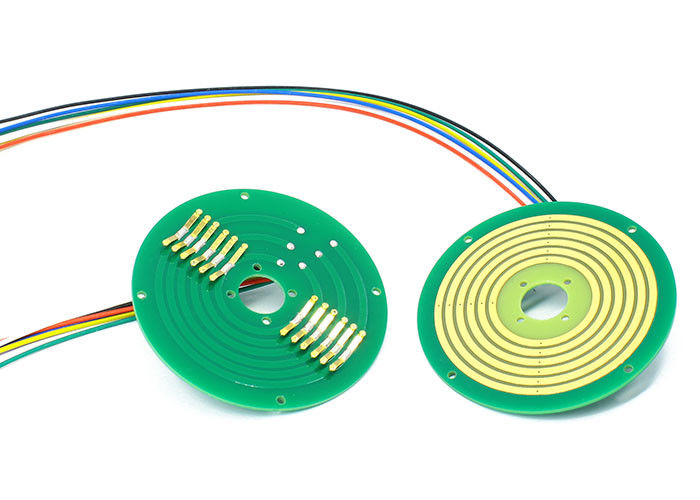

وصف P012 PCB Pancake Slip Ring
حلقة الانزلاق PCB من سلسلة P012 لها قطر داخلي يبلغ 12.7 مم وسمك 6 مم.وهي عبارة عن حلقة انزلاقية موصلة تكون أرق من حلقة انزلاق البان كيك من سلسلة SenRing K.تستخدم SenRing بشكل مبتكر ركيزة ثنائي الفينيل متعدد الكلور ، ومعالجة بالطلاء بالذهب شديد الصلابة ، وتكنولوجيا رقائق النحاس فائقة السُمك لدعم النقل المختلط للتيار والإشارة.تتميز بخصائص الثبات العالي ، عزم الدوران المنخفض ، الخسارة المنخفضة ، عدم الصيانة ، الضوضاء الكهربائية المنخفضة ، والعمر الطويل للغاية.
ميزات P012 PCB Pancakه الانزلاق الدائري
1. حجم الثقب: 12.7 ، السماكة: 6 مم ؛
2. اعتماد تكنولوجيا فرشاة الألياف تأكد من الاتصال الموثوق به تحت احتكاك منخفض للغاية.
3. مقاومة اتصال منخفضة ، لا يوجد حطام احتكاك.
4. يمكن أن تنقل إشارة الدقة وتزويد الطاقة عند دوران 360 درجة.
5. فرشاة معدنية ثمينة تضمن استقرار وموثوقية عالية.
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية (مرجع) | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| درجة IP | IP51 |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼440VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300mm (يمكن تخصيص) |
|
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر | |
الجزء لا.وصف
رسم P012 PCB Pancakه الانزلاق الدائري
قائمة النموذج القياسي
| نموذج | 10 أ | إشارة / 5A | خواتم |
| P012-0310 | 3 | 0 | 3 |
| P012-0210-04S | 2 | 4 | 6 |
| P012-06S | 0 | 6 | 6 |
| P012-1210 | 12 | 0 | 12 |
| P012-0410-08S | 4 | 8 | 12 |
| P012-0810-04S | 8 | 4 | 12 |
| P012-03S | 0 | 3 | 3 |
| P012-0410-02S | 4 | 2 | 6 |
| P012-0610 | 6 | 0 | 6 |
| P012-0210-10S | 2 | 10 | 12 |
| P012-0610-06S | 6 | 6 | 12 |
| P012-12S | 0 | 1 | 12 |
*ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N لـ 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A.إذا كنت بحاجة إلى تخصيص حجم الثقب ، OD ، السماكة ، رقم الدائرة ونوع إشارة حلقة الانزلاق ،
P012 PCB Pancake جدول الصف الدائري الانزلاقي
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| ج: قياسي | 100 دورة في الدقيقة | 5 ملايين ثورة | المعادن الثمينة |
| D: صناعي | 300 دورة في الدقيقة | 20 مليون ثورة |
ذهب ذهب
|
