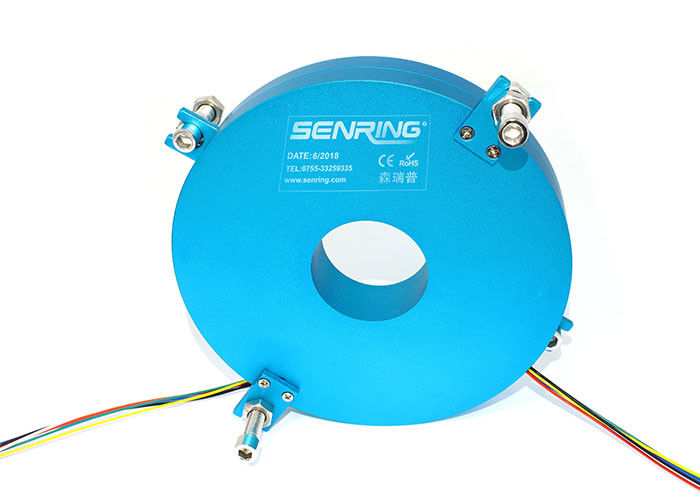

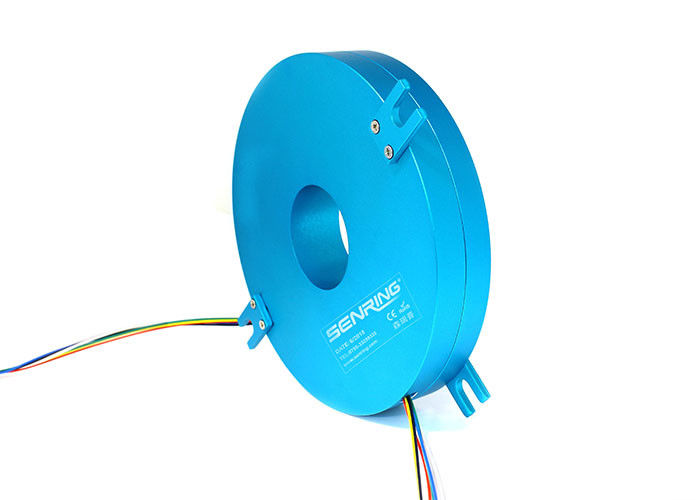

حلقة زلة الفطيرة بسمك نحيف للغاية ثقب مقاس 40 مم سماكة 30 مم
وصف K238 Pancak-e Slip Ring
حلقات انزلاق البان كيك من سلسلة SenRing K238 هي حلقات انزلاقية رفيعة للغاية بقطر تجويف يبلغ 40 مم ، وسمك 30 مم ، ومواصفات قطر خارجي مختلفة تتراوح من 120 مم إلى 488 مم.تُستخدم حلقات الانزلاق من سلسلة K238 على نطاق واسع في معدات مساحة التثبيت المحدودة مع قيود صارمة على سماكة الحلقة الانزلاقية (الارتفاع) ، والتي يمكن أن توسع المساحة الأفقية للجهاز.تعتمد حلقات الانزلاق على شكل فطيرة عملية تشريب فراغ خاصة ومواد معدنية ثمينة للفرشاة ، مع ثبات عالي لضمان نقل كهربائي ممتاز وأداء دوراني.بالمقارنة مع المنتجات المماثلة ، تتميز حلقات الانزلاق المسطحة SenRing بعزم دوران منخفض ، وتآكل منخفض ، وضوضاء كهربائية منخفضة ، وعمر طويل للغاية.يدعم النموذج القياسي 2-48 قناة من 2-20A تيار / إشارة.
تم تصميم حلقة الانزلاق Pancake لنظام الدوران المحدود في اتجاه الارتفاع ، وهو نوع خاص من حلقات الانزلاق الموصلة في الواقع.شكلها مثل طبق تمامًا وتصميمها وهيكلها دائمًا مسطحان ، لذلك في بعض الأحيان يمكن تسميتها حلقة الانزلاق المسطحة وحلقة الانزلاق الطبق.الجزء الدوار من حلقة انزلاق عموم كعكة مع استخدام لفائف حلقة متحدة المركز لنقل إشارة التيار ، وتوزع الفرشاة في الجزء العلوي من الحلقة متحدة المركز كالجزء الثابت.بينما ، استخدم مواد العزل للعزل بين الحلقة والحلقة.كما نعلم ، يمكن أن تقبل حلقة الانزلاق الكهربائية للقرص المسطح حملًا شاملاً ، وحجم تعليمات كبير وكبير ، كما أنها تتمتع بميزات التصميم المدمج ، والدوران الحساس ، وسهولة التركيب والصيانة.
ملامح خاتم الانزلاق فطيرة k238
1. سمك حلقة الانزلاق (الارتفاع): 30 مم ؛
2. قطر التجويف: 40 مم ، القطر الخارجي: 120 مم ~ 488 مم ؛
3. تتبنى عملية تشريب فراغ خاصة ومواد معدنية ثمينة للفرشاة مع ثبات عالي.
4. يمكن أن تنقل إشارات مختلفة ، مثل إشارات التردد العالي ، وإشارات التحكم ، وإشارات الفيديو.
5. أداء دوراني ونقل كهربائي ممتاز.عزم دوران منخفض ، تآكل منخفض ، ضوضاء كهربائية منخفضة ، عمر طويل للغاية.
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية (مرجع) | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| درجة IP | IP51 |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼240VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300mm (يمكن تخصيص) |
|
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر | |
الجزء لا.وصف
رسم k238 حلقة زلة الفطيرة
قائمة النموذج القياسي
| نموذج | إشارة / 5A | 10 أ | 20 أ | OD (مم) |
| k238-02S | 2 | 0 | 0 | 120 |
| k238-0210 | 0 | 2 | 0 | 120 |
| k238-0210-02S | 2 | 2 | 0 | 136 |
| k238-0410 | 0 | 4 | 0 | 136 |
| k238-06S | 6 | 0 | 0 | 152 |
| k238-0610 | 0 | 6 | 0 | 152 |
| k238-0620 | 0 | 0 | 6 | 152 |
| k238-0210-04S | 4 | 2 | 0 | 152 |
| k238-12S | 12 | 0 | 0 | 200 |
| k238-1210 | 0 | 12 | 0 | 200 |
| k238-1220 | 0 | 0 | 12 | 200 |
| k238-0610-06S | 6 | 6 | 0 | 200 |
| k238-0620-06S | 6 | 0 | 6 | 200 |
| k238-18S | 18 | 0 | 0 | 248 |
| k238-1810 | 0 | 18 | 0 | 248 |
| k238-0610-12S | 12 | 6 | 0 | 248 |
| k238-1210-06S | 6 | 12 | 0 | 248 |
| k238-0810-10S | 10 | 8 | 0 | 248 |
| k238-24S | 24 | 0 | 0 | 296 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N من 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A.إذا كنت بحاجة إلى تخصيص حجم الثقب ، OD ، السماكة ، رقم الدائرة ونوع الإشارة لحلقة الانزلاق ، يرجى الاتصال بفني SenRing
k238 طاولة بانكيك زلة الحلقات
| جيكود رايد | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| ج: قياسي | 60 دورة في الدقيقة | 3 ملايين ثورة | المعادن الثمينة |
| D: صناعي | 200 دورة في الدقيقة | 10 ملايين ثورة |
ذهب ذهب
|
