مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
ك 250
اتصل بنا

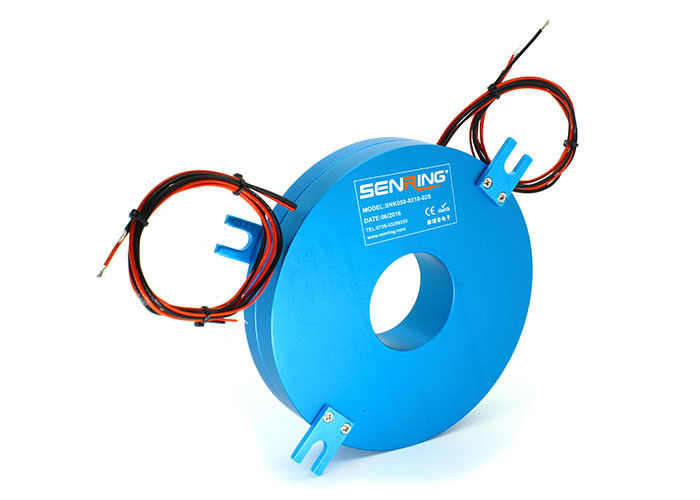

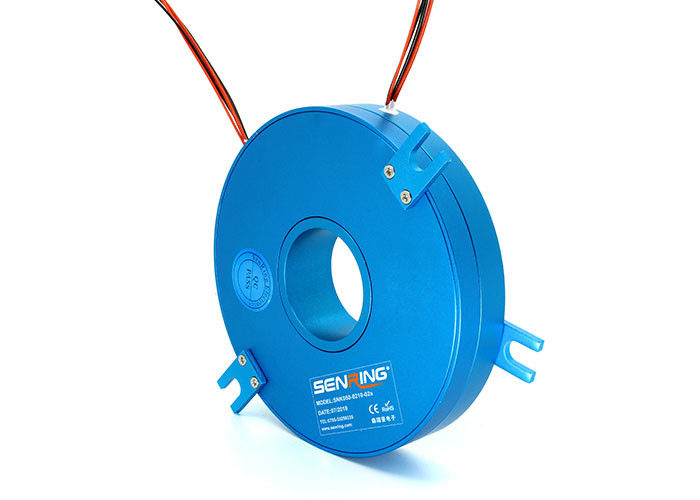

30 مم سماكة منخفضة الاحتكاك وانخفاض الضوضاء الكهربائية زلة حلقة فطيرة
وصف K250 Pancak-e Slip Ring
سلسلة SenRing K250 (K250) هي حلقة انزلاقية رقيقة للغاية بقطر تجويف يبلغ 50 مم ، وسمك 30 مم ، ومواصفات مختلفة من القطر الخارجي من 140 مم إلى 580 مم.تُستخدم حلقة الانزلاق المسطحة من سلسلة K250 (K250) في الغالب في المعدات ذات مساحة التثبيت المحدودة للغاية والقيود الصارمة على سمك حلقة الانزلاق (الارتفاع) التي يمكن أن توسع المساحة الأفقية.تتبنى حلقة الانزلاق المسطحة عملية تشريب فراغ خاصة ومواد معدنية ثمينة للفرشاة ، والتي تتمتع بثبات عالي ، مما يضمن أداء نقل كهربائي ممتاز وأداء دوران.بالمقارنة مع المنتجات المماثلة ، تتميز الحلقة الانزلاقية من SenRing بالسمات الرئيسية لعزم الدوران المنخفض ، والتآكل المنخفض ، والضوضاء الكهربائية المنخفضة ، والعمر الطويل للغاية.يدعم النموذج القياسي 2-48 قناة من 2-20A تيار / إشارة.
ميزات k250 حلقة بان كيك زلة
1. سمك (ارتفاع): 30 مم ؛
2. حجم الثقب: 50mm ، OD: 140mm ~ 580mm ؛
3. تكنولوجيا الختم الفراغي الخاصة وفرشاة المعادن الثمينة تضمن الموثوقية العالية لأداء النقل والتناوب.
4. يمكن دمجها لنقل إشارات مختلفة مثل إشارات التردد العالي وإشارات التحكم وإشارات الفيديو ، إلخ ؛
5. أداء نقل ودوران ممتاز.
6. عزم دوران منخفض ، احتكاك منخفض ، ضوضاء كهربائية منخفضة وعمر عمل طويل للغاية.
خيارات
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية (مرجع) | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| درجة IP | IP51 |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼240VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300mm (يمكن تخصيص) |
|
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر | |
الجزء لا.وصف
رسم k250 حلقة بان كيك زلة
قائمة النموذج القياسي
| نموذج | إشارة / 5A | 10 أ | 20 أ | OD (مم) |
| k250-02S | 2 | 0 | 0 | 140 |
| ك250-0210 | 0 | 2 | 0 | 140 |
| k250-0210-02S | 2 | 2 | 0 | 156 |
| k250-0410 | 0 | 4 | 0 | 156 |
| k250-06S | 6 | 0 | 0 | 172 |
| ك250-0610 | 0 | 6 | 0 | 172 |
| ك250-0620 | 0 | 0 | 6 | 172 |
| k250-0210-04S | 4 | 2 | 0 | 172 |
| k250-12S | 12 | 0 | 0 | 220 |
| ك250-1210 | 0 | 12 | 0 | 220 |
| ك250-1220 | 0 | 0 | 12 | 220 |
| k250-0610-06S | 6 | 6 | 0 | 220 |
| k250-0620-06S | 6 | 0 | 6 | 220 |
| k250-18S | 18 | 0 | 0 | 268 |
| k250-1810 | 0 | 18 | 0 | 268 |
| k250-0610-12S | 12 | 6 | 0 | 268 |
| k250-1210-06S | 6 | 12 | 0 | 268 |
| k250-0810-10S | 10 | 8 | 0 | 268 |
| k250-24S | 24 | 0 | 0 | 316 |
| k250-2410 | 0 | 24 | 0 | 316 |
| k250-0610-18S | 38 | 6 | 0 | 316 |
| k250-1210-12S | 12 | 12 | 0 | 316 |
| K225-36S | 36 | 0 | 0 | 412 |
| K225-48S | 48 | 0 | 0 | 508 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N من 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A.إذا كنت بحاجة إلى تخصيص حجم الثقب ، OD ، السماكة ، رقم الدائرة ونوع الإشارة لحلقة الانزلاق ، يرجى الاتصال بفني SenRing
ك 250 Pancake Slip Ring Grade Table
| جيكود رايد | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| ج: قياسي | 60 دورة في الدقيقة | 3 ملايين ثورة | المعادن الثمينة |
| D: صناعي | 200 دورة في الدقيقة | 10 ملايين ثورة |
ذهب ذهب
|
