مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
K338
اتصل بنا
عالية الاستقرار منخفضة المقاومة تذبذب حلقة الانزلاق فطيرة مع CE

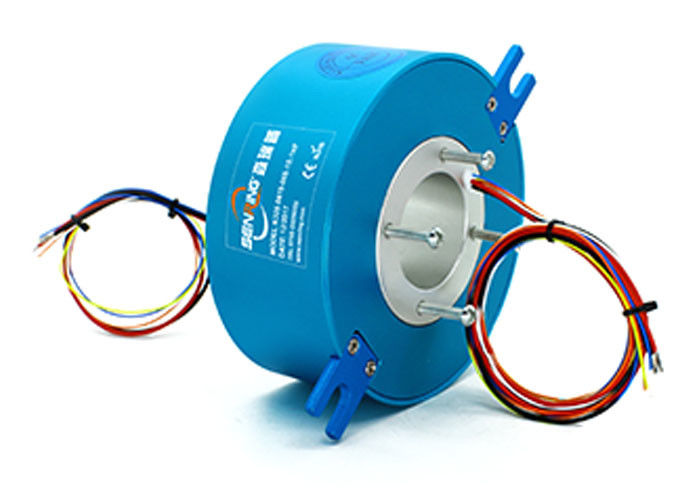

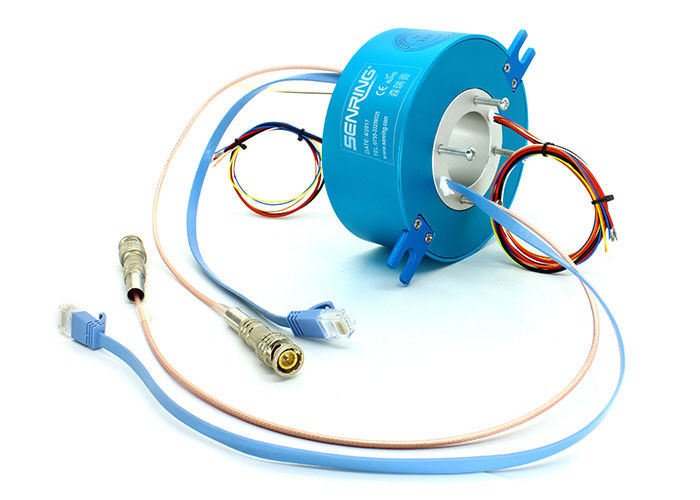

وصف K338 Pancake Slip Ring
سلسلة K338 Pancake Slip Ring ، حجم الثقب 38.1 مم ، OD 99 مم ، يتراوح سمكها من 17.1 إلى 91.9 مم. مع هيكل من السبائك AL ، معدن رشيق + مادة تلامس مطلية بالذهب تضمن دورانًا مستقرًا وتقلبًا منخفضًا للمقاومة.يتم استخدامه بشكل أساسي في البيئات ذات المساحة الرأسية المحدودة والقيود القليلة على المساحة الأفقية.
حلقة الانزلاق البان كيك كشكل آخر من حلقة الانزلاق من خلال ثقب ، والتي تم تصميمها لمساحة رأسية في مكان ما تكون محدودة بينما المساحة الأفقية أقل تقييدًا.تضمن تقنية الختم ذات الفراغ العالي الخاصة والفرشاة المعدنية الثمينة الموثوقية العالية في النقل والأداء الدوراني لحلقة الانزلاق.
ملامح خاتم الانزلاق فطيرة k338
الحلقة المنزلقة قطرها الداخلي 38.1 مم وقطرها الخارجي 99 مم ، بسمك يتراوح من 17.1 مم إلى 91.9 مم.يتم معالجة مادة التلامس بمعدن ثمين وطلاء ذهبي شديد الصلابة ، مما يضمن التشغيل المستقر وتقلبات المقاومة الأقل.يمكن استخدامه لنقل مختلط لإشارات الدقة والطاقة.إن ملامسة نوابض الأوراق مصنوعة من المعدن الثمين ، الذي يتمتع بمستوى عالٍ من الاستقرار والموثوقية.
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية (مرجع) | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| درجة IP | IP51 |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼240VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300mm (يمكن تخصيص) |
|
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر | |
الجزء لا.وصف
رسم k338 حلقة زلة الفطيرة
قائمة النموذج القياسي
| نموذج | إشارة / 5A | 10 أ | 20 أ | الطول L (مم) |
| k338-02S | 2 | 0 | 0 | 17.1 |
| k338-0210 | 0 | 2 | 0 | 17.1 |
| k338-0210-02S | 2 | 2 | 0 | 23.9 |
| k338-0410 | 0 | 4 | 0 | 23.9 |
| k338-06S | 6 | 0 | 0 | 30.7 |
| k338-0610 | 0 | 6 | 0 | 30.7 |
| k338-0620 | 0 | 0 | 6 | 30.7 |
| k338-0210-04S | 4 | 2 | 0 | 30.7 |
| k338-12S | 12 | 0 | 0 | 51.1 |
| k338-1210 | 0 | 12 | 0 | 51.1 |
| k338-1220 | 0 | 0 | 12 | 51.1 |
| k338-0610-06S | 6 | 6 | 0 | 51.1 |
| k338-0620-06S | 6 | 0 | 6 | 51.1 |
| k338-18S | 18 | 0 | 0 | 71.5 |
| k338-1810 | 0 | 18 | 0 | 71.5 |
| k338-0610-12S | 12 | 6 | 0 | 71.5 |
| k338-1210-06S | 6 | 12 | 0 | 71.5 |
| k338-0810-10S | 10 | 8 | 0 | 71.5 |
| k338-24S | 24 | 0 | 0 | 91.9 |
| k338-2410 | 0 | 24 | 0 | 91.9 |
| k338-0610-18S | 18 | 6 | 0 | 91.9 |
| k338-1210-12S | 12 | 12 | 0 | 91.9 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N من 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A.إذا كنت بحاجة إلى تخصيص حجم الثقب ، OD ، السماكة ، رقم الدائرة ونوع الإشارة لحلقة الانزلاق ، يرجى الاتصال بفني SenRing
k338 Pancake Slip Ring Grade Table
| جيكود رايد | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| ج: قياسي | 60 دورة في الدقيقة | 3 ملايين ثورة | المعادن الثمينة |
| D: صناعي | 200 دورة في الدقيقة | 10 ملايين ثورة |
ذهب ذهب
|
