مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
K325
اتصل بنا

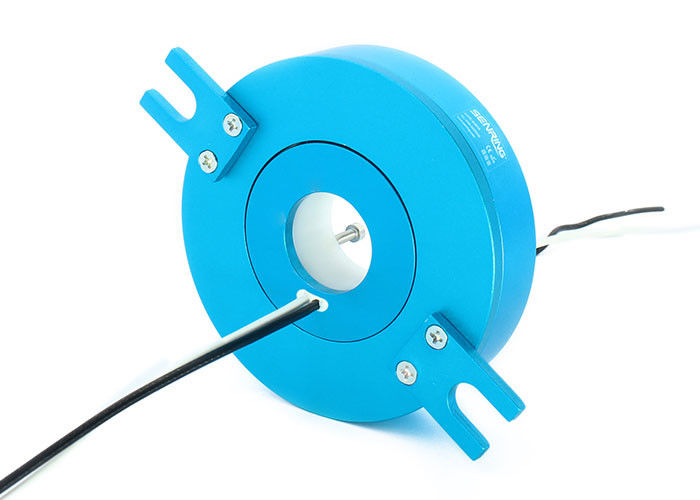

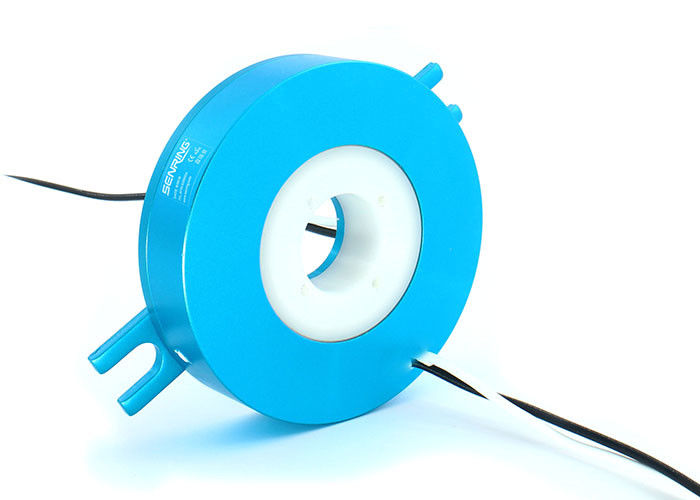

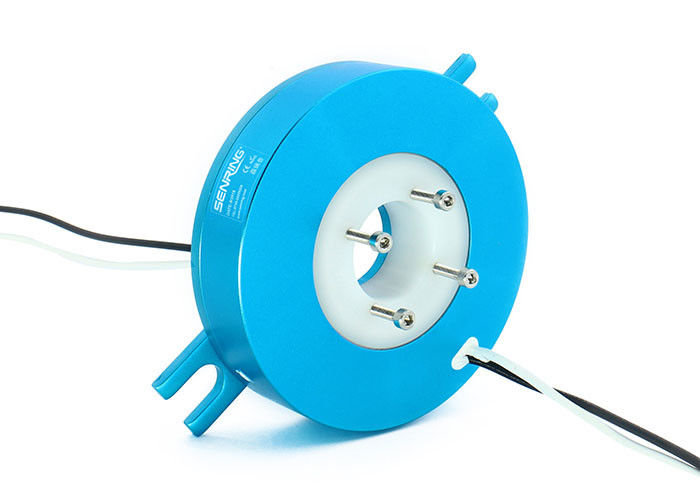

حلقة انزلاق الفطيرة / القرص 4 دوائر كل ثقب 10A مقاس 25.4 مم
وصف k325 Pancake Slip Ring
يبلغ قطر الحلقة المنزلقة المسطحة الرقيقة للغاية من سلسلة K325 25.4 مم ، وقطرها الخارجي 86 مم ، وسمكها 17.1-91.9 مم بمواصفات مختلفة.إنه يحتوي على غلاف من سبائك الألمنيوم بالكامل ويتم معالجة مادة التلامس بمعدن ثمين وطلاء ذهبي شديد الصلابة لضمان التشغيل المستقر وتقلبات المقاومة الأقل.يتم استخدامه بشكل أساسي في البيئات ذات المساحة الرأسية المحدودة والقيود القليلة على المساحة الأفقية.
ملامح حلقة الانزلاق فطيرة k325
1. حجم الثقب: 25.4mm.OD: 86mm ؛
2. تتراوح السماكة من 17.1 ~ 91.9 مم ؛
3. اعتماد تكنولوجيا فرشاة الألياف المعدنية ، تأكد من استقرار الاتصال في حالة احتكاك منخفضة للغاية ؛
4. مقاومة اتصال منخفضة ، لا قطع احتكاك.
5. يمكن دمجها لنقل إشارة دقيقة مع الطاقة ؛
6. فرشاة معدنية ثمينة تضمن ثبات عالي وموثوقية انتقال.
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية (مرجع) | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| درجة IP | IP51 |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼240VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300mm (يمكن تخصيص) |
|
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر | |
الجزء لا.وصف
رسم k325 حلقة زلة الفطيرة
قائمة النموذج القياسي
| نموذج | إشارة / 5A | 10 أ | 20 أ | الطول L (مم) |
| k325-02S | 2 | 0 | 0 | 17.1 |
| k325-0210 | 0 | 2 | 0 | 17.1 |
| k325-0210-02S | 2 | 2 | 0 | 23.9 |
| k325-0410 | 0 | 4 | 0 | 23.9 |
| k325-06S | 6 | 0 | 0 | 30.7 |
| k325-0610 | 0 | 6 | 0 | 30.7 |
| k325-0620 | 0 | 0 | 6 | 30.7 |
| k325-0210-04S | 4 | 2 | 0 | 30.7 |
| k325-12S | 12 | 0 | 0 | 51.1 |
| k325-1210 | 0 | 12 | 0 | 51.1 |
| k325-1220 | 0 | 0 | 12 | 51.1 |
| k325-0610-06S | 6 | 6 | 0 | 51.1 |
| k325-0620-06S | 6 | 0 | 6 | 51.1 |
| k325-18S | 18 | 0 | 0 | 71.5 |
| k325-1810 | 0 | 18 | 0 | 71.5 |
| k325-0610-12S | 12 | 6 | 0 | 71.5 |
| k325-1210-06S | 6 | 12 | 0 | 71.5 |
| k325-0810-10S | 10 | 8 | 0 | 71.5 |
| k325-24S | 24 | 0 | 0 | 91.9 |
| k325-2410 | 0 | 24 | 0 | 91.9 |
| k325-0610-18S | 18 | 6 | 0 | 91.9 |
| k325-1210-12S | 12 | 12 | 0 | 91.9 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N من 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A.إذا كنت بحاجة إلى تخصيص حجم الثقب ، OD ، السماكة ، رقم الدائرة ونوع الإشارة لحلقة الانزلاق ، يرجى الاتصال بفني SenRing
k325 Pancake Slip Ring Grade Table
| جيكود رايد | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| ج: قياسي | 60 دورة في الدقيقة | 3 ملايين ثورة | المعادن الثمينة |
| D: صناعي | 200 دورة في الدقيقة | 10 ملايين ثورة |
ذهب ذهب
|
