مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
K212
اتصل بنا

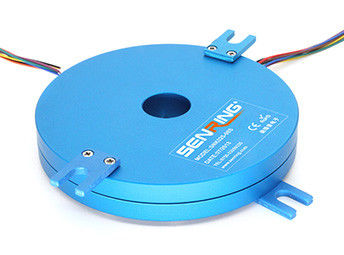

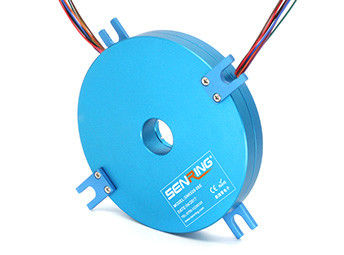

حلقة الانزلاق رقيقة للغاية PCB بسمك 20 مم وعزم دوران منخفض وعمر تشغيل طويل للغاية
وصف K212 Pancake Slip Ring
حلقة الانزلاق Pancake series SENRING K212 عبارة عن حلقة انزلاقية فائقة النحافة ، بحجم ثقب 12.7 مم ، سمك 20 مم ، يتراوح OD من 76 مم إلى 252 مم.يتم تطبيق حلقة الانزلاق Pancake من سلسلة K212 بشكل أساسي على تلك الأجهزة ذات المساحة المحدودة والقيود الصارمة لحلقة الانزلاق على السماكة
ميزة الk212 حلقة بان كيك زلة
1. ينقل إشارات التحكم والبيانات
2. التصميم المعياري يلبي المتطلبات الخاصة من خلال تقنيات التصنيع الجاهزة
3. التكوينات المخصصة لتطبيقك
الجزء لا.وصف
رسم k212 حلقة زلة الفطيرة
ملامح خاتم الانزلاق فطيرة k212
1. سمك (ارتفاع) 20 مم ؛
2. ثقب حجم 12.7mm ، OD 76mm-252mm ؛
3. تكنولوجيا الختم الفراغي الخاصة وفرشاة المعادن الثمينة تضمن ثبات عالي ؛
4. يمكن دمجها لنقل إشارات مختلفة مثل إشارات التردد العالي وإشارات التحكم وإشارات الفيديو ، إلخ ؛
5. أداء نقل ودوران ممتاز.
6. عزم دوران منخفض ، احتكاك منخفض ، ضوضاء كهربائية منخفضة وعمر عمل طويل للغاية.
قائمة النموذج القياسي
| نموذج | إشارة / 5A | 10 أ | 20 أ | OD (مم) |
| K212-02S | 2 | 0 | 0 | 76 |
| K212-0210 | 0 | 2 | 0 | 76 |
| K212-0210-02S | 2 | 2 | 0 | 92 |
| K212-0410 | 0 | 4 | 0 | 92 |
| K212-06S | 6 | 0 | 0 | 108 |
| K212-0610 | 0 | 6 | 0 | 108 |
| K212-0620 | 0 | 0 | 6 | 108 |
| K212-0210-04S | 4 | 2 | 0 | 108 |
| K212-12S | 12 | 0 | 0 | 156 |
| K212-1210 | 0 | 12 | 0 | 156 |
| K212-1220 | 0 | 0 | 12 | 156 |
| K212-0610-06S | 6 | 6 | 0 | 156 |
| K212-0620-06S | 6 | 0 | 6 | 156 |
| K212-18S | 18 | 0 | 0 | 204 |
| K212-1810 | 0 | 18 | 0 | 204 |
| K212-0610-12S | 12 | 6 | 0 | 204 |
| K212-1210-06S | 6 | 12 | 0 | 204 |
| K212-0810-10S | 10 | 8 | 0 | 204 |
| K212-24S | 24 | 0 | 0 | 252 |
| K212-2410 | 0 | 24 | 0 | 252 |
| K212-0610-18S | 18 | 6 | 0 | 252 |
| K212-1210-12S | 12 | 12 | 0 | 252 |
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية (مرجع) | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| درجة IP | IP51 |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼240VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300mm (يمكن تخصيص) |
|
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر | |
k212 Pancake Slip Ring Grade Table
| جيكود رايد | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| ج: قياسي | 60 دورة في الدقيقة | 3 ملايين ثورة | المعادن الثمينة |
| D: صناعي | 200 دورة في الدقيقة | 10 ملايين ثورة |
ذهب ذهب
|
