يمكن الجمع بين الاتحاد الدوار النيوماتيكي لنقل 6 ~ 56 دائرة الطاقة الكهربائية / الإشارة

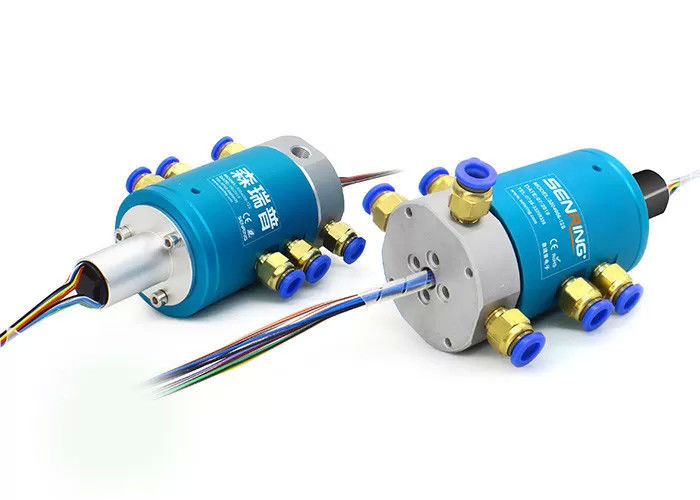

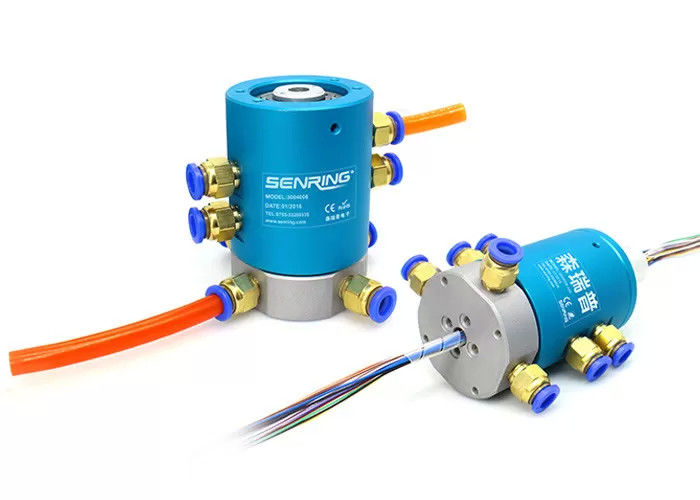

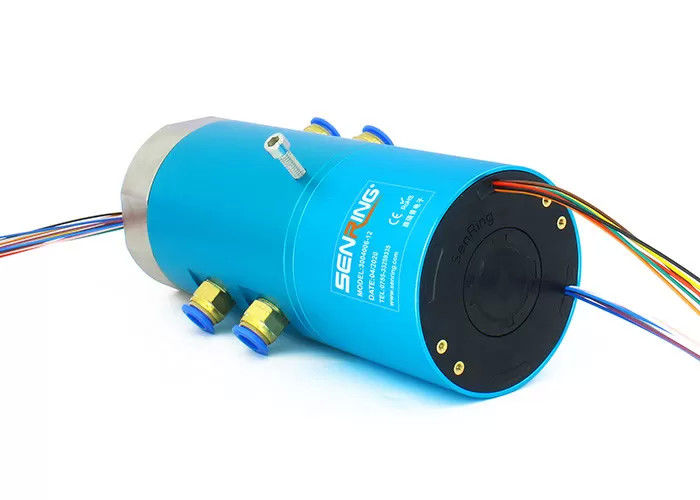

وصف 3004006 الارتباط الدواري الهوائي
المفصل الدواري الهوائي من سلسلة SenRing 3004 هو مفصل هوائي دواري من 4 قنوات يمكن أن يدور 360 درجة لنقل قنوات 2 من الهواء المضغوط والبخار والفراغ وغيرها من وسائل الإعلام الغازية.يدعم أنابيب الغاز المختلفة مع قطرها 4 ملم، 6 ملم، 8 ملم، 10 ملم، و 12 ملم. المفاصل الدوارة الغازية من سلسلة 3004 لا يمكن أن تنقل الغازات فقط ولكن أيضا نقل مختلطة من التيارات المختلفة التي تتراوح من 2A إلى 800A.وزن خفيف، عزم دوران صغير، وقنوات غاز متعددة لا تتداخل مع بعضها البعض.
خصائص 3004006الاتحاد الدواري الهوائي
1يمكن أن يخلط خطوط إمدادات الطاقة، خطوط الإشارة، إيثيرنت، USB، الحافلات الصناعية، خطوط التحكم، الصمامات الكهربائية، خطوط الاستقبال، الخ؛
2. القياسية هي تركيب اللحاء ويمكن تخصيص تركيب العمود المجوف
3الوسيط الذي يمكن أن يمر من خلاله يشمل الهواء المضغوط، الهيدروجين، النيتروجين، الغاز المختلط الكيميائي، البخار، مياه التبريد، المياه الساخنة، الزيت الساخن، البترول، حمض الكبريتيك، المشروبات، الخ.
المواصفات التقنية للاتحاد الدواري الهوائي 3004006
| الممرات ((غاز) | 4 مقاطع |
| حجم الأنابيب | أنبوب 6~8mm، G1/8 "الميناء |
| البيانات الميكانيكية | |
| المواصفات | البيانات |
| الحياة العاملة | 20مليون لرف (يعتمد على ظروف العمل) |
| السرعة العملية | 250 دورة في الدقيقة باستمرار، 1000 دورة في الدقيقة بشكل متقطع |
| عمل مؤقت | -30°C~80°C |
| رطوبة العمل | 0 ~ 85% RH |
| اتصل بـ (ماتريا) | المعدن الثمين |
| مواد السكن | سبيكة الألومنيوم |
| درجة IP | IP51 |
| أقصى الضغط |
الضغط الإيجابي 1Mpa، الفراغ -90kPa | |
| عزم الدوران | <0.4N.m | |
| بيانات كهربائية | ||
| المواصفات | البيانات | |
| القوة | الإشارة | |
| نطاق الجهد | 0~440VAC/VDC | 0~440VAC/VDC |
| مقاومة العزل | < 500MΩ/300VDC | < 500MΩ/300VDC |
| مواصفات سلك الرصاص | AWG17# أسلاك تيفلون مطلية بالفضة | AWG22# أسلاك تيفلون مطلية بالفضة |
| طول سلك الرصاص | القياسية 250mm ((يمكن تخصيصها) | |
| مقاومة العزل | 500VAC@50Hz,6s | |
| الضوضاء الكهربائية | <0.01Ω | |
رقم الجزء وصف
الرسم
قائمة النماذج القياسية
| النموذج | الممرات ((غاز) | حجم الميناء | حجم الأنابيب |
| 3004006 | 4 مقاطع | G1/8" | 6~8ملم |
| النموذج | الممرات ((غاز) | حجم الميناء | حجم الأنابيب | دوائر الإشارة ((2A) | الطول L ((ملم) |
| 3004006-06S | 4 مقاطع | G1/8" | 6~8ملم | 6 | 14 |
| 3004006-12S | 4 مقاطع | G1/8" | 6~8ملم | 12 | 21 |
| 3004006-24S | 4 مقاطع | G1/8" | 6~8ملم | 24 | 35 |
| 3004006-36S | 4 مقاطع | G1/8" | 6~8ملم | 36 | 52.3 |
| 3004006-56S | 4 مقاطع | G1/8" | 6~8ملم | 56 | 82 |
الرسم
قائمة النماذج القياسية
| النموذج | الممرات ((غاز) | حجم الميناء | حجم الأنابيب | دوائر الطاقة ((10A) | دوائر الإشارة ((2A) | الطول L ((ملم) |
| 3004006-06S | 4 مقاطع | G1/8" | 6~8ملم | 0 | 6 | 38 |
| 3004006-0610 | 4 مقاطع | G1/8" | 6~8ملم | 6 | 0 | 38 |
| 3004006-12S | 4 مقاطع | G1/8" | 6~8ملم | 0 | 12 | 55 |
| 3004006-0610-06S | 4 مقاطع | G1/8" | 6~8ملم | 6 | 6 | 55 |
| 3004006-1210 | 4 مقاطع | G1/8" | 6~8ملم | 12 | 0 | 55 |
| 3004006-0610-12S | 4 مقاطع | G1/8" | 6~8ملم | 6 | 12 | 71.5 |
| 3004006-1210-06S | 4 مقاطع | G1/8" | 6~8ملم | 12 | 6 | 71.5 |
| 3004006-18S | 4 مقاطع | G1/8" | 6~8ملم | 0 | 18 | 71.5 |
| 3004006-1810 | 4 مقاطع | G1/8" | 6~8ملم | 18 | 0 | 71.5 |
| 3004006-0610-18S | 4 مقاطع | G1/8" | 6~8ملم | 6 | 18 | 88.5 |
| 3004006-24S | 4 مقاطع | G1/8" | 6~8ملم | 0 | 24 | 88.5 |
| 3004006-30S | 4 مقاطع | G1/8" | 6~8ملم | 0 | 30 | 106 |
| 3004006-36S | 4 مقاطع | G1/8" | 6~8ملم | 0 | 36 | 125 |
