خصيص قطر 30 ملم من خلال حلقة الزحف 360 درجة التدوير التوصيل

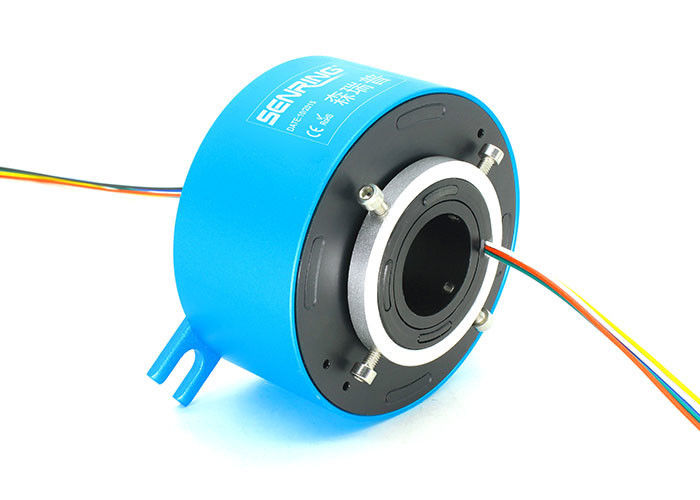

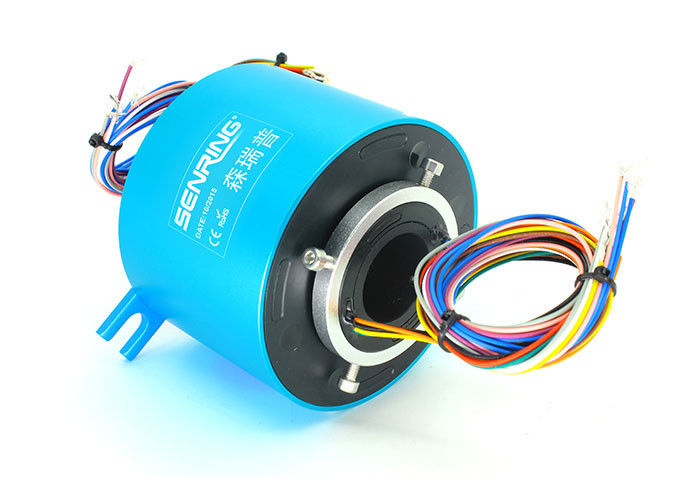

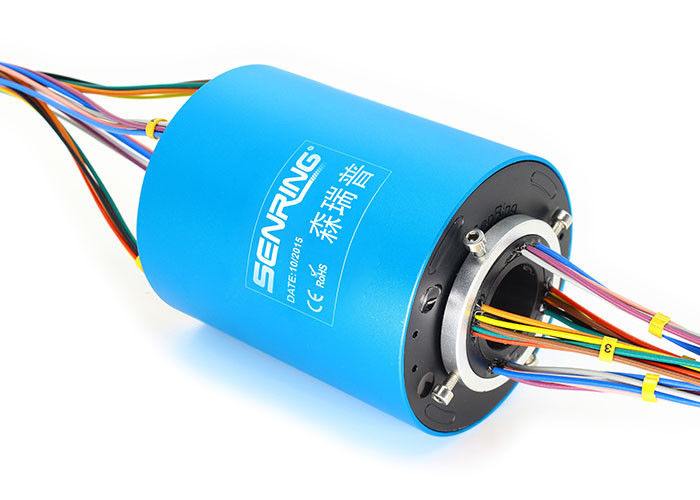

وصف H3099من خلال حلقة الانزلاق
Senoirup H3099 series through-hole conductive slip ring is a precision conductive slip ring with a diameter of 30mm (suitable for any rotating device with a hole diameter <= 30mm) and an outer diameter of 99mmالمواد الغلاف الخارجي مصنوعة من سبيكة الألومنيوم. حلقة الانزلاق سلسلة H3099 يمكن أن تنقل بشكل مستقر 10A التيار (مضاعفة * 10A) أو إشارة 2A ويمكن استخدامها في آلات التعبئة والتغليف،آلات التلف غير المأهولةأدوات الآليات الآلية، معدات الاختبار، آلات الطلاء، معدات الترفيه، معدات التقطير والمجزئة المختبرية، المبخرات، المفرزات،آلات ومعدات صناعة الاحتكاك، آلة إغلاق ملفوفة أوتوماتيكية، روبوتات سجادة مطعمة بالسلاح، روبوتات طحن ذكية، روبوتات آلة تلميع كاملة الأوتوماتيكية، روبوتات تخزين ذكيةأنظمة تتبع خيوط اللحام الروبوتية وغيرها من المعدات الميكانيكية التي تتطلب توصيل أو نقل دوار 360 درجة.
خصائص H3099 حلقة الزحف عبر الحفرة
1. يدعم كل إشارة قناة (0 ~ 5A) والتيار (10A ، اختياري 20A / قناة) ؛
2السرعة القصوى: 400دورة في الدقيقة، 600دورة في الدقيقة، 1200دورة في الدقيقة في مواصفات متعددة.
3النموذج القياسي يدعم 2-24 قناة (10A لكل قناة) من التيار أو 1-36 قناة (5A لكل قناة) من الإشارة ، ويمكن تخصيصها لأرقام قنوات أخرى.
4. يعتمد مادة الاتصال المعدن الثمين + المعالجة الفائقة الصلبة بالذهب ، مع تقلبات مقاومة صغيرة ومقاومة اتصال صغيرة ، مما يضمن أداء نقل ممتاز.عزم دوران صغير، التشغيل المستقر ، عمر خدمة طويل
5دعم نقل مختلط للإشارة والطاقة؛ تصميم هيكل متكامل، والتركيب السهل.
حقول التطبيق:
آلات التعبئة والتغليف، ومعدات الترفيه، والروبوتات السجادية المسلحة، وروبوتات التخزين والأجهزة الدوارة المختلفة.
| المعلمات الميكانيكية | |
| الحياة العاملة | الرجوع إلى جدول درجة حلقة الانزلاق |
| سرعة الدوران | الرجوع إلى جدول درجة حلقة الانزلاق |
| العمل المؤقت | -30°C~80°C |
| رطوبة العمل | 0 ~ 85% RH |
| مواد الاتصال | الرجوع إلى جدول درجة حلقة الانزلاق |
| مواد السكن | سبيكة AL |
| عزم الدوران | 0.05N.m+0.02N.m/6 سلك |
| درجة IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | القوة | الإشارة |
| نطاق الجهد | 0~690VAC/VDC | 0~440VAC/VDC |
| مقاومة العزل | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| سلك الرصاص | AWG17# تيفلون مطلي بالفضة | AWG22# تيفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300mm ((يمكن تخصيصه) | |
| قوة الكهرباء المضادة | 800VAC@50Hz،60s | |
| الضوضاء الكهربائية | < 0.01Ω | |
| النموذج | الدوائر | الطول L ((ملم) | النموذج | الدوائر | الطول L ((ملم) | ||
| 10A | إشارة أو 0-5A | 10A | إشارة أو 0-5A | ||||
| H3099-02S | 0 | 2 | 32 | H3099-1210-12S | 12 | 12 | 120 |
| H3099-0210 | 2 | 0 | 32 | H3099-1810-06S | 18 | 6 | 120 |
| H3099-03S | 0 | 3 | 36 | H3099- 2410 | 24 | 0 | 120 |
| H3099-0310 | 3 | 0 | 36 | H3099-30S | 0 | 30 | 144 |
| H3099-06S | 0 | 6 | 48 | H3099-0610-24S | 6 | 24 | 144 |
| H3099-0210-04S | 2 | 4 | 48 | H3099-1210-18S | 12 | 18 | 144 |
| H3099-0410-02S | 4 | 2 | 48 | H3099-1810-12S | 18 | 12 | 144 |
| H3099-0610 | 6 | 0 | 48 | H3099-2410-06S | 24 | 6 | 144 |
| H3099-12S | 0 | 12 | 72 | H3099-3010 | 30 | 0 | 144 |
| H3099-0210-10S | 2 | 10 | 72 | H3099-36S | 0 | 36 | 168 |
| H3099-0310-09S | 3 | 9 | 72 | H3099-0610-30S | 6 | 30 | 168 |
| H3099-0610-06S | 6 | 6 | 72 | H3099-1210-24S | 12 | 24 | 168 |
| H3099-0810-04S | 8 | 4 | 72 | H3099-3610 | 36 | 0 | 168 |
| H3099-1010-02S | 10 | 2 | 72 | H3099-42S | 0 | 42 | 192 |
| H3099-1210 | 12 | 0 | 72 | H3099-0610-36S | 6 | 36 | 192 |
| H3099-18S | 0 | 18 | 96 | H3099-1210-30S | 12 | 30 | 192 |
| H3099-0210-16S | 2 | 16 | 96 | H3099-48S | 0 | 48 | 216 |
| H3099-0410-14S | 4 | 14 | 96 | H3099-0610-42S | 6 | 42 | 216 |
| H3099-0610-12S | 6 | 12 | 96 | H3099-1010-38S | 10 | 38 | 216 |
| H3099-0810-10S | 8 | 10 | 96 | H3099-1210-36S | 12 | 36 | 216 |
| H3099-1010-08S | 10 | 8 | 96 | H3099-1810-30S | 18 | 30 | 216 |
| H3099-1210-06S | 12 | 6 | 96 | H3099-2410-24S | 24 | 24 | 216 |
| H3099-1410-04S | 14 | 4 | 96 | H3099-60S | 0 | 60 | 264 |
| H3099-1610-02S | 16 | 2 | 96 | H3099-0610-54S | 6 | 54 | 264 |
| H3099-24S | 0 | 24 | 120 | H3099-1010-50S | 10 | 50 | 264 |
| H3099-0410-20S | 4 | 20 | 120 | H3099-1210-48S | 12 | 48 | 264 |
| H3099-0610-08S | 6 | 18 | 120 | H3099-72S | 0 | 72 | 312 |
* ملاحظة: يمكن الجمع بين الدوائر بالتوازي للحصول على تيار أكبر، N دوائر من 10A للحصول على N * 10A، مثل 2 دوائر من 10A بالتوازي لاستخدام 20A.يمكن تخصيصها على أساس المنتجات القياسية، الرجاء استفسار Senring للتفاصيل.
H3099 جدول الدرجات
| رمز الصف | سرعة الدوران القصوى | الحياة العاملة | مواد الاتصال |
| C ((المعيار) | 250 دورة في الدقيقة | 20 مليون ثورة | المعدن الثمين |
| الصناعة) | 600 دورة في الدقيقة | 80 مليون ثورة | المعدن الثمين |
| جودة عالية | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة الذهب |
