مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H70140
اتصل بنا

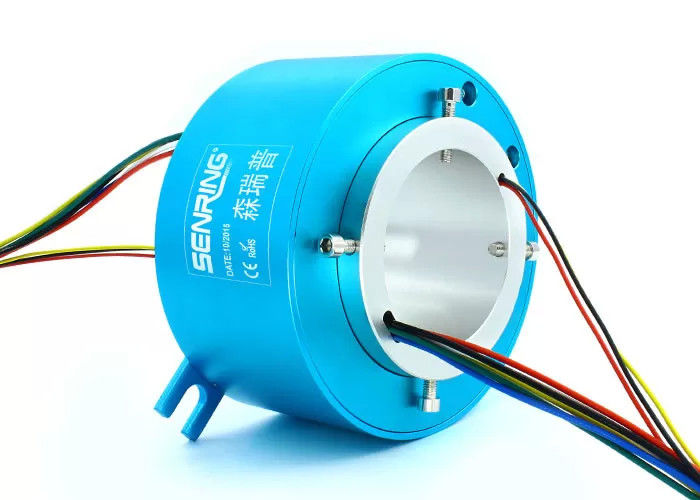

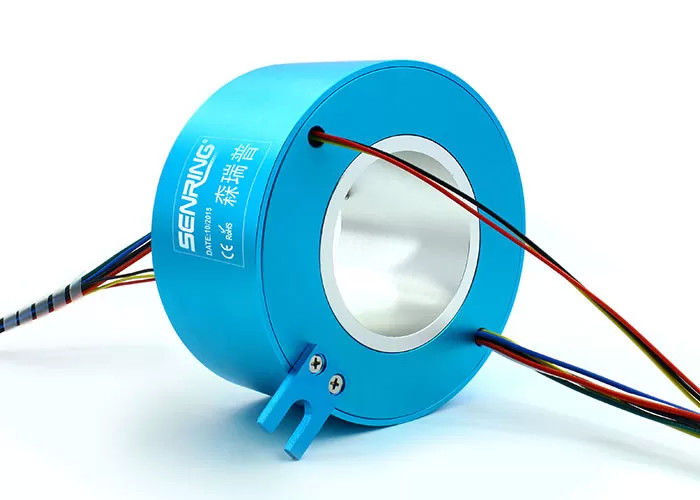

المعدات الكهربائية الهيدروليكية الهوائية من خلال الثقب حلقة الانزلاق حجم الثقب: 70mm ،OD: 140mm
وصف H70140 خلال حلقة الزحف
سلسلة H70140 هي حلقة انزلاق موصلة عيارية مع فتحة 70 مم (مناسبة لأي جهاز دوار قطره ≤ 70 مم) وقطر خارجي 140 مم.يمكن أن تنقل بشكل مستقر 2 إلى 48 قناة من التيار أو الإشارة ويمكن استخدامها لأي جهاز يتطلب دوران 360 درجة لإجراء أو نقل إشارات مختلفة.
| المعلمات الميكانيكية | |
| الحياة العاملة | الرجوع إلى جدول درجة حلقة الانزلاق |
| سرعة الدوران | الرجوع إلى جدول درجة حلقة الانزلاق |
| العمل المؤقت | -30°C~80°C |
| رطوبة العمل | 0 ~ 85% RH |
| مواد الاتصال | الرجوع إلى جدول درجة حلقة الانزلاق |
| مواد السكن | سبيكة AL |
| عزم الدوران | 0.05N.m+0.02N.m/6 سلك |
| درجة IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | القوة | الإشارة |
| نطاق الجهد | 0~690VAC/VDC | 0~440VAC/VDC |
| مقاومة العزل | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| سلك الرصاص | AWG17# تيفلون مطلي بالفضة | AWG22# تيفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300mm ((يمكن تخصيصه) | |
| قوة الكهرباء المضادة | 800VAC@50Hz،60s | |
| الضوضاء الكهربائية | < 0.01Ω | |
خصائص H120215من خلال حلقة الانزلاق
1اعتماداً على اتصال متعدد النقاط المتقدم من فرشاة المعادن الثمينة، فإنه يضمن الاتصال الموثوق به مع الاحتكاك المنخفض للغاية؛
2يمكن أن تنقل بشكل مستقر 1-48 قناة من التيار / الإشارة ، مع مواصفات قياسية متعددة وخيارات قابلة للتخصيص ؛
3يمكن أن يخلط بين بث الفيديو والبيانات والإشارات الأخرى
4. يدعم نقل مختلط للإشارات والطاقة
5تصميم هيكل متكامل وسهل التثبيت
| النموذج | الدوائر | الطول L ((ملم) | النموذج | الدوائر | الطول L ((ملم) | ||
| 10A | إشارة أو 0-5A | 10A | إشارة أو 0-5A | ||||
| H70140-02S | 0 | 2 | 42 | H70140-36S | 0 | 36 | 178 |
| H70140-0210 | 2 | 0 | 42 | H70140-0610-30S | 6 | 30 | 178 |
| H70140-03S | 0 | 3 | 46 | H70140-1210-24S | 12 | 24 | 178 |
| H70140-0310 | 3 | 0 | 46 | H70140-3610 | 36 | 0 | 178 |
| H70140-06S | 0 | 6 | 58 | H70140-42S | 0 | 42 | 202 |
| H70140-0210-04S | 2 | 4 | 58 | H70140-0610-36S | 6 | 36 | 202 |
| H70140-0410-02S | 4 | 2 | 58 | H70140-1210-30S | 12 | 30 | 202 |
| H70140-0610 | 6 | 0 | 58 | H70140-4210 | 42 | 0 | 202 |
| H70140-12S | 0 | 12 | 82 | H70140-48S | 0 | 48 | 226 |
| H70140-0210-10S | 2 | 10 | 82 | H70140-0610-42S | 6 | 42 | 226 |
| H70140-0310-09S | 3 | 9 | 82 | H70140-1210-36S | 12 | 36 | 226 |
| H70140-0610-06S | 6 | 6 | 82 | H70140-1810-30S | 18 | 30 | 226 |
| H70140-0810-04S | 8 | 4 | 82 | H70140-P2410-24S | 24 | 24 | 226 |
| H70140-1010-02S | 10 | 2 | 82 | H70140-4810 | 48 | 0 | 226 |
| H70140-1210 | 12 | 0 | 82 | H70140-60S | 0 | 60 | 274 |
| H70140-18S | 0 | 18 | 106 | H70140-0610-54S | 6 | 54 | 274 |
| H70140-0210-16S | 2 | 16 | 106 | H70140-0910-51S | 9 | 51 | 274 |
| H70140-0410-14S | 4 | 14 | 106 | H70140-1210-48S | 12 | 48 | 274 |
| H70140-0610-12S | 6 | 12 | 106 | H70140-2410-36S | 24 | 36 | 274 |
| H70140-0810-10S | 8 | 10 | 106 | H70140-72S | 0 | 72 | 322 |
| H70140-1010-08S | 10 | 8 | 106 | H70140-1210-60S | 12 | 60 | 322 |
| H70140-1210-06S | 12 | 6 | 106 | H70140-2410-48S | 24 | 48 | 322 |
| H70140-1410-04S | 14 | 4 | 106 | H70140-3610-36S | 36 | 36 | 322 |
| H70140-1610-02S | 16 | 2 | 106 | H70140-84S | 0 | 84 | 370 |
| H70140-24S | 0 | 24 | 130 | H70140-1210-72S | 12 | 72 | 370 |
| H70140-0410-20S | 4 | 20 | 130 | H70140-2410-60S | 24 | 60 | 370 |
| H70140-0610-18S | 6 | 18 | 130 | H70140-3610-48S | 36 | 48 | 370 |
| H70140-1210-12S | 12 | 12 | 130 | H70140-96S | 0 | 96 | 418 |
| H70140-1810-06S | 18 | 6 | 130 | H70140-1210-84S | 12 | 84 | 418 |
| H70140-2410 | 24 | 0 | 130 | H70140-2410-72S | 24 | 72 | 418 |
| H70140-30S | 0 | 30 | 154 | H70140-3610-60S | 36 | 60 | 418 |
| H70140-0610-24S | 6 | 24 | 154 | H70140-4210-54S | 42 | 54 | 418 |
| H70140-1210-18S | 12 | 18 | 154 | H70140-108S | 0 | 108 | 466 |
| H70140-1810-12S | 18 | 12 | 154 | H70140-1210-96S | 12 | 96 | 466 |
| H70140-2410-06S | 24 | 6 | 154 | H70140-2410-84S | 24 | 84 | 466 |
| H70140-3010 | 30 | 0 | 154 | H70140-3610-72S | 36 | 72 | 466 |
* ملاحظة: يمكن الجمع بين الدوائر بالتوازي للحصول على تيار أكبر، N دوائر من 10A للحصول على N * 10A، مثل 2 دوائر من 10A بالتوازي لاستخدام 20A.يمكن تخصيصها على أساس المنتجات القياسية، الرجاء استفسار Senring للتفاصيل.
H70140 جدول الدرجات
| رمز الصف | سرعة الدوران القصوى | الحياة العاملة | مواد الاتصال |
| C ((المعيار) | 250 دورة في الدقيقة | 20 مليون ثورة | المعدن الثمين |
| الصناعة) | 600 دورة في الدقيقة | 80 مليون ثورة | المعدن الثمين |
| جودة عالية | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة الذهب |
