600RPM الصناعية متوسط الحجم من خلال الحفرة حلقه الانزلاق حفرة الحجم 25.4mm

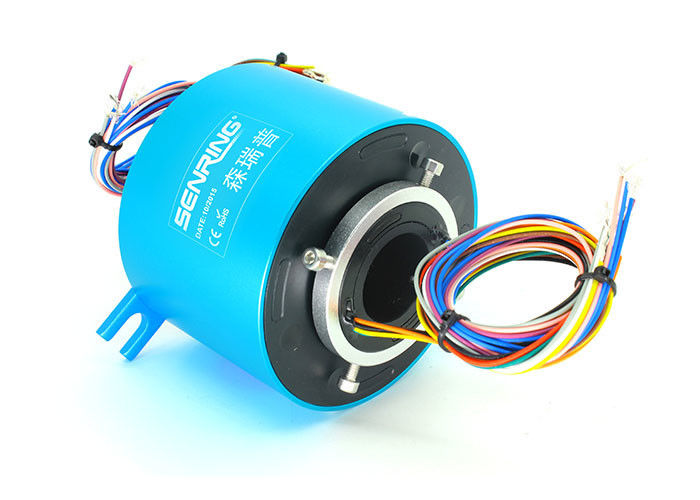

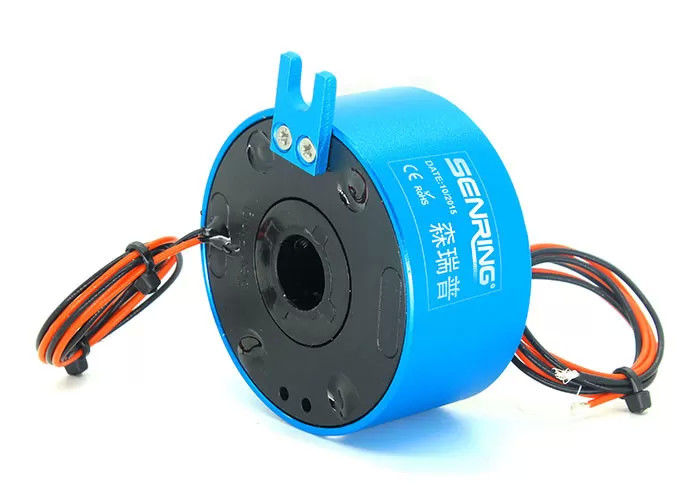

وصف H25119 خلال حلقة الزحف
سلسلة H25119 هي حلقة زلقة موصلة ذات فتحة قياسية مع فتحة 25.4 ملم (مناسبة لأي جهاز دوار بقطر ≤ 25.4 ملم) وقياس خارجية 119 ملم.يمكن أن تنقل بشكل مستقر 2 إلى 8 قنوات من 0 ~ 2A التيار أو إشارة ويمكن استخدامها لأي جهاز يتطلب دوران 360 درجة لإجراء أو نقل إشارات مختلفة.
| المعلمات الميكانيكية | |
| الحياة العاملة | الرجوع إلى جدول درجة حلقة الانزلاق |
| سرعة الدوران | الرجوع إلى جدول درجة حلقة الانزلاق |
| العمل المؤقت | -30°C~80°C |
| رطوبة العمل | 0 ~ 85% RH |
| مواد الاتصال | الرجوع إلى جدول درجة حلقة الانزلاق |
| مواد السكن | سبيكة AL |
| عزم الدوران | 0.05N.m+0.02N.m/6 سلك |
| درجة IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | القوة | الإشارة |
| نطاق الجهد | 0~690VAC/VDC | 0~440VAC/VDC |
| مقاومة العزل | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| سلك الرصاص | AWG17# تيفلون مطلي بالفضة | AWG22# تيفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300mm ((يمكن تخصيصه) | |
| قوة الكهرباء المضادة | 800VAC@50Hz،60s | |
| الضوضاء الكهربائية | < 0.01Ω | |
خصائص H25119 حلقة الزحف عبر الحفرة
1تقنية الفرشاة المتقدمة متعددة النقاط تضمن اتصال موثوق به مع انخفاض الاحتكاك
2النموذج القياسي يدعم 2 ~ 60 دائرة قوة @ 10A ((N * 10A)) أو 2 ~ 196 دائرة إشارة @ 2A ، يمكن تخصيص التيار والقنوات ؛
3يمكن تخصيصها لجمع بين إرسال الطاقة / الإشارة
4دعم قوة الإرسال بالإشارات
5تصميم هيكل متكامل و سهل التثبيت
| النموذج | الدوائر | الطول L ((ملم) | النموذج | الدوائر | الطول L ((ملم) | ||
| 10A | إشارة أو 0-5A | 10A | إشارة أو 0-5A | ||||
| H25119-02S | 0 | 2 | 36 | H25119-48S | 0 | 48 | 220 |
| H25119-0210 | 2 | 0 | 36 | H25119-0610-42S | 6 | 42 | 220 |
| H25119-03S | 0 | 3 | 40 | H25119-1210-36S | 12 | 36 | 220 |
| H25119-0310 | 3 | 0 | 40 | H25119-1810-30S | 18 | 30 | 220 |
| H25119-06S | 0 | 6 | 52 | H25119-P2410-24S | 24 | 24 | 220 |
| H25119-0210-04S | 2 | 4 | 52 | H25119-4810 | 48 | 0 | 220 |
| H25119-0410-02S | 4 | 2 | 52 | H25119-60S | 0 | 60 | 268 |
| H25119-0610 | 6 | 0 | 52 | H25119-0610-54S | 6 | 54 | 268 |
| H25119-12S | 0 | 12 | 76 | H25119-0910-51S | 9 | 51 | 268 |
| H25119-0210-10S | 2 | 10 | 76 | H25119-1210-48S | 12 | 48 | 268 |
| H25119-0310-09S | 3 | 9 | 76 | H25119-2410-36S | 24 | 36 | 268 |
| H25119-0610-06S | 6 | 6 | 76 | H25119-72S | 0 | 72 | 316 |
| H25119-0810-04S | 8 | 4 | 76 | H25119-1210-60S | 12 | 60 | 316 |
| H25119-1010-02S | 10 | 2 | 76 | H25119-2410-48S | 24 | 48 | 316 |
| H25119-1210 | 12 | 0 | 76 | H25119-3610-36S | 36 | 36 | 316 |
| H25119-18S | 0 | 18 | 100 | H25119-84S | 0 | 84 | 364 |
| H25119-0210-16S | 2 | 16 | 100 | H25119-1210-72S | 12 | 72 | 364 |
| H25119-0410-14S | 4 | 14 | 100 | H25119-2410-60S | 24 | 60 | 364 |
| H25119-0610-12S | 6 | 12 | 100 | H25119-2610-48S | 26 | 48 | 364 |
| H25119-0810-10S | 8 | 10 | 100 | H25119-96S | 0 | 96 | 412 |
| H25119-1010-08S | 10 | 8 | 100 | H25119-1210-84S | 12 | 84 | 412 |
| H25119-1210-06S | 12 | 6 | 100 | H25119-2410-72S | 14 | 72 | 412 |
| H25119-1410-04S | 14 | 4 | 100 | H25119-3610-60S | 36 | 60 | 412 |
| H25119-1610-02S | 16 | 2 | 100 | H25119-4210-54S | 42 | 54 | 412 |
| H25119-24S | 0 | 24 | 124 | H25119-108S | 0 | 108 | 460 |
| H25119-0410-20S | 4 | 20 | 124 | H25119-1210-96S | 12 | 96 | 460 |
| H25119-0610-18S | 6 | 18 | 124 | H25119-2410-84S | 24 | 84 | 460 |
| H25119-1210-12S | 12 | 12 | 124 | H25119-3610-72S | 36 | 72 | 460 |
| H25119-1810-06S | 18 | 6 | 124 | H25119-120S | 0 | 120 | 508 |
| H25119-2410 | 24 | 0 | 124 | H25119-1210-108S | 12 | 108 | 508 |
| H25119-30S | 0 | 30 | 148 | H25119-2410-96S | 24 | 96 | 508 |
| H25119-0610-24S | 6 | 24 | 148 | H25119-3610-84S | 36 | 84 | 508 |
| H25119-1210-18S | 12 | 18 | 148 | H25119-4810-72S | 48 | 72 | 508 |
| H25119-1810-12S | 18 | 12 | 148 | H25119-132S | 0 | 132 | 556 |
| H25119-2410-06S | 24 | 6 | 148 | H25119-1210-120S | 12 | 120 | 556 |
| H25119-3010 | 30 | 0 | 148 | H25119-2410-108S | 24 | 108 | 556 |
| H25119-36S | 0 | 36 | 172 | H25119-3610-96S | 36 | 96 | 556 |
| H25119-0610-30S | 6 | 30 | 172 | H25119-4810-84S | 48 | 84 | 556 |
| H25119-1210-24S | 12 | 24 | 172 | H25119-144S | 0 | 144 | 604 |
| H25119-3610 | 36 | 0 | 172 | H25119-1210-132S | 12 | 132 | 604 |
| H25119-42S | 0 | 42 | 196 | H25119-2410-120S | 24 | 120 | 604 |
| H25119-0610-36S | 6 | 36 | 196 | H25119-3610-108S | 36 | 108 | 604 |
| H25119-1210-30S | 12 | 30 | 196 | H25119-4810-96S | 48 | 96 | 604 |
| H25119-4210 | 42 | 0 | 196 | H25119-6010-84S | 60 | 84 | 604 |
* ملاحظة: يمكن الجمع بين الدوائر بالتوازي للحصول على تيار أكبر، N دوائر من 10A للحصول على N * 10A، مثل 2 دوائر من 10A بالتوازي لاستخدام 20A.يمكن تخصيصها على أساس المنتجات القياسية، الرجاء استفسار Senring للتفاصيل.
H25119 جدول التصنيف
| رمز الصف | سرعة الدوران القصوى | الحياة العاملة | مواد الاتصال |
| C ((المعيار) | 250 دورة في الدقيقة | 20 مليون ثورة | المعدن الثمين |
| الصناعة) | 600 دورة في الدقيقة | 80 مليون ثورة | المعدن الثمين |
| جودة عالية | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة الذهب |
لماذا يجب أن أختار المعدن الثمين بدلاً من الزئبق في العدسات؟
السبب الرئيسي هو السلامة. الزئبق هو، بطبيعة الحال، مادة سامة، لذلك إذا كان تطبيقك ينطوي على تصنيع الأغذية أو معالجة،أو أي استخدام آخر حيث يمكن أن تشكل التلوث تهديدا خطيراكما نعلم جميعاً، تسرب الزئبق والتلوث الناتج عن ذلك يمكن أن يسبب
