مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
3002012
اتصل بنا
2 الممرات المضغوطةالاتحاد الدواري الكهربائيدعم إرسال طاقة مختلطة وإشارات

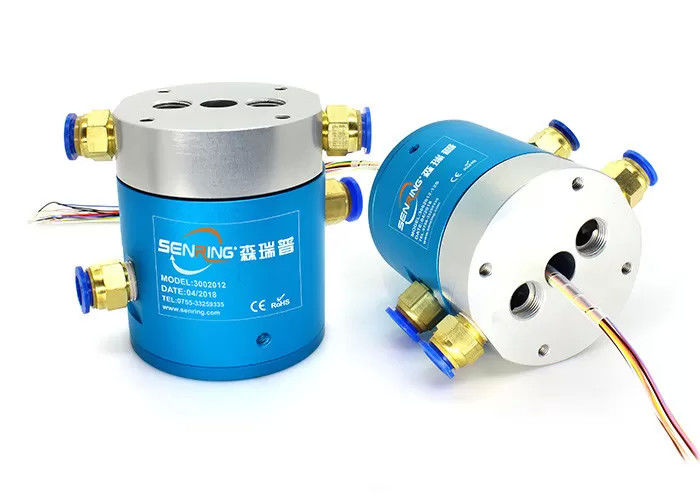

وصف للاتحاد الدواري النيوماتيكي 3002012
سلسلة SenRing 3002 حلقة الزحف الرئوي مزدوجة القنوات هي حلقة الزحف الهجينة الهجينة والكهربائية مزدوجة القنوات التي يمكن أن تدور 360 درجة لنقل قنوات من الهواء المضغوط، البخار،الفراغ والوسائط الغازية الأخرىيدعم مختلف أحجام أنابيب الهواء بما في ذلك 4mm و 6mm و 8mm و 10mm و 12mm.ولكن أيضا خلط ونقل التيارات المختلفة من 2A إلى 800Aلديها مزايا الحجم الصغير، والوزن الخفيف، وعزم الدوران الصغير وقنوات غاز متعددة لا تتداخل مع بعضها البعض.
خصائص 3002012 الاتحاد الدوار الرئوي
1دعم إرسال قوة مختلطة وإشارات، مثل USB،HDMI، 1000M إثرنيت، VGA، DVI، RF متكافئة (التردد العالي) ، إشارة محرك الخدمة، حلقات انزلاق الحافلة الصناعية... الخ؛
2. 360 درجة نقل الهواء المضغوط، البخار، الفراغ، الضغط السلبي، الضغط الإيجابي... الخ
3ضغط أقصى: 1Mpa (فراغ: -1.5kPa ، يمكن تخصيص ضغط أعلى) ؛
4دعم 2 G3/8" منفذ ل 10 ~ 12mm الأنابيب.
المواصفات التقنية للاتحاد الدواري الهوائي 3002012
| الممرات ((غاز) | 2 مقاطع |
| حجم الأنابيب | أنبوب 10~12mm، G3/8 "البوابة |
| البيانات الميكانيكية | |
| المواصفات | البيانات |
| الحياة العاملة | 20مليون لرف (يعتمد على ظروف العمل) |
| السرعة العملية | 250 دورة في الدقيقة باستمرار، 1000 دورة في الدقيقة بشكل متقطع |
| عمل مؤقت | -30°C~80°C |
| رطوبة العمل | 0 ~ 85% RH |
| اتصل بـ (ماتريا) | المعدن الثمين |
| مواد السكن | سبيكة الألومنيوم |
| درجة IP | IP51 |
| أقصى الضغط |
الضغط الإيجابي 1Mpa، الفراغ -90kPa | |
| عزم الدوران | <0.2N.m | |
| بيانات كهربائية | ||
| المواصفات | البيانات | |
| القوة | الإشارة | |
| نطاق الجهد | 0~440VAC/VDC | 0~440VAC/VDC |
| مقاومة العزل | < 500MΩ/300VDC | < 500MΩ/300VDC |
| مواصفات سلك الرصاص | AWG17# أسلاك تيفلون مطلية بالفضة | AWG22# أسلاك تيفلون مطلية بالفضة |
| طول سلك الرصاص | القياسية 250mm ((يمكن تخصيصها) | |
| مقاومة العزل | 500VAC@50Hz,6s | |
| الضوضاء الكهربائية | <0.01Ω | |
رقم الجزء وصف
الرسم
قائمة النماذج القياسية
| النموذج | الممرات ((غاز) | حجم الميناء | حجم الأنابيب |
| 3002012 | 2 مقاطع | G3/8" | 10~12ملم |
| النموذج | الممرات ((غاز) | حجم الميناء | حجم الأنابيب | دوائر الإشارة ((2A) | الطول L ((ملم) |
| 3002012-06S | 2 مقاطع | G3/8" | 10~12ملم | 6 | 14 |
| 3002012-12S | 2 مقاطع | G3/8" | 10~12ملم | 12 | 21 |
| 3002012-24S | 2 مقاطع | G3/8" | 10~12ملم | 24 | 35 |
| 3002012-36S | 2 مقاطع | G3/8" | 10~12ملم | 36 | 52.3 |
| 3002012-56S | 2 مقاطع | G3/8" | 10~12ملم | 56 | 82 |
الرسم
قائمة النماذج القياسية
| النموذج | الممرات ((غاز) | حجم الميناء | حجم الأنابيب | دوائر الطاقة ((10A) | دوائر الإشارة ((2A) | الطول L ((ملم) |
| 3002012-06S | 2 مقاطع | G3/8" | 10~12ملم | 0 | 6 | 48 |
| 3002012-0610 | 2 مقاطع | G3/8" | 10~12ملم | 6 | 0 | 48 |
| 3002012-12S | 2 مقاطع | G3/8" | 10~12ملم | 0 | 12 | 72 |
| 3002012-0610-06S | 2 مقاطع | G3/8" | 10~12ملم | 6 | 6 | 72 |
| 3002012-1210 | 2 مقاطع | G3/8" | 10~12ملم | 12 | 0 | 72 |
| 3002012-0610-12S | 2 مقاطع | G3/8" | 10~12ملم | 6 | 12 | 96 |
| 3002012-1210-06S | 2 مقاطع | G3/8" | 10~12ملم | 12 | 6 | 96 |
| 3002012-18S | 2 مقاطع | G3/8" | 10~12ملم | 0 | 18 | 96 |
| 3002012-1810 | 2 مقاطع | G3/8" | 10~12ملم | 18 | 0 | 96 |
| 3002012-0610-18S | 2 مقاطع | G3/8" | 10~12ملم | 6 | 18 | 120 |
| 3002012-24S | 2 مقاطع | G3/8" | 10~12ملم | 0 | 24 | 120 |
| 3002012-2410 | 2 مقاطع | G3/8" | 10~12ملم | 24 | 0 | 120 |
| 3002012-36S | 2 مقاطع | G3/8" | 10~12ملم | 0 | 36 | 168 |
| 3002012-1210-24S | 2 مقاطع | G3/8" | 10~12ملم | 12 | 24 | 168 |
| 3002012-3610 | 2 مقاطع | G3/8" | 10~12ملم | 36 | 0 | 168 |
| 3002012-48S | 2 مقاطع | G3/8" | 10~12ملم | 0 | 48 | 216 |
| 3002012-1210-36S | 2 مقاطع | G3/8" | 10~12ملم | 12 | 36 | 216 |
| 3002012-4810 | 2 مقاطع | G3/8" | 10~12ملم | 48 | 0 | 216 |
| 3002012-60S | 2 مقاطع | G3/8" | 10~12ملم | 0 | 60 | 264 |
| 3002012-1210-48S | 2 مقاطع | G3/8" | 10~12ملم | 12 | 48 | 264 |
| 3002012-72S | 2 مقاطع | G3/8" | 10~12ملم | 0 | 72 | 312 |
| 3002012-2410-48S | 2 مقاطع | G3/8" | 10~12ملم | 24 | 48 | 312 |
| 3002012-84S | 2 مقاطع | G3/8" | 10~12ملم | 0 | 84 | 360 درجة |
| 3002012-2410-60S | 2 مقاطع | G3/8" | 10~12ملم | 20 | 60 | 360 درجة |
| 3002012-96S | 2 مقاطع | G3/8" | 10~12ملم | 0 | 96 | 408 |
| 3002012-108S | 2 مقاطع | G3/8" | 10~12ملم | 0 | 108 | 456 |
| 3002012-120S | 2 مقاطع | G3/8" | 10~12ملم | 0 | 120 | 504 |
