مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
3004006
اتصل بنا
يمكن الجمع بين الاتحاد الروتاري الهوائي لنقل 6 إلى 56 دائرة كهربائية / إشارة

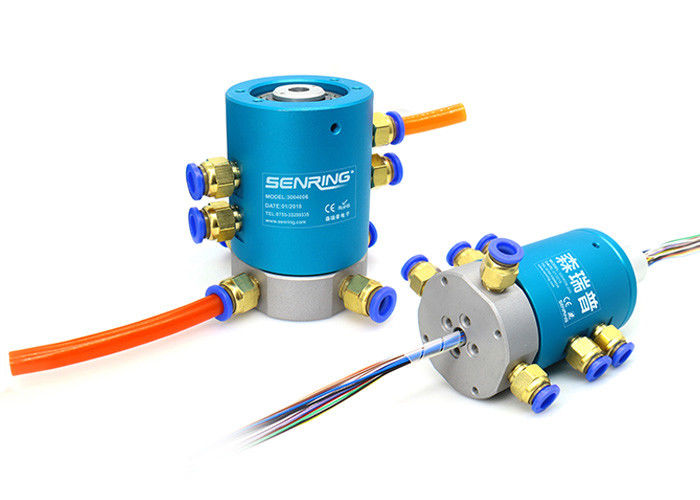

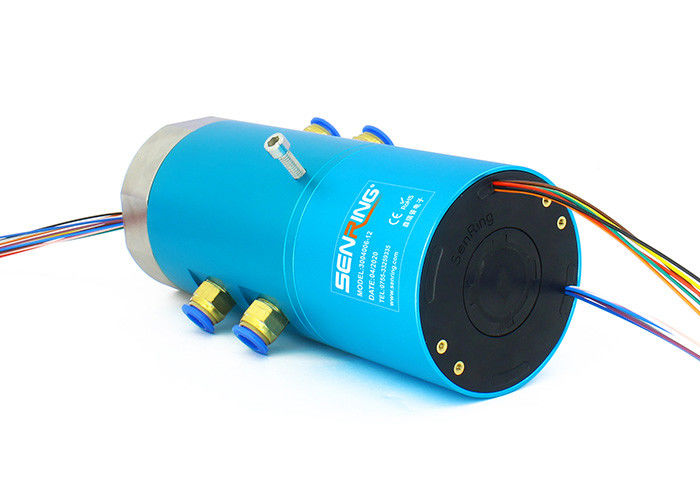

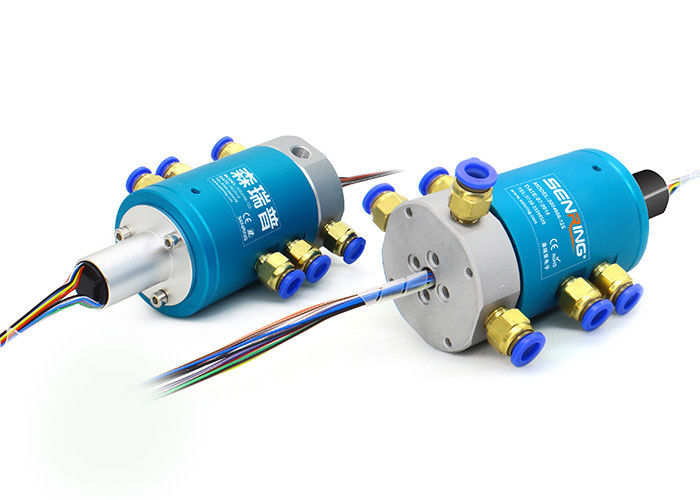

وصف 3004006 الاتحاد الروتاري الهوائي
إن الوصلة الدوارة الهوائية من سلسلة SenRing 3004 عبارة عن مفصل هوائي رباعي القنوات يمكنه الدوران 360 درجة لنقل قناتين من الهواء المضغوط والبخار والفراغ ووسائط الغاز الأخرى.إنها تدعم أنابيب غاز مختلفة بأقطار 4 مم ، 6 مم ، 8 مم ، 10 مم ، و 12 مم.لا تستطيع الوصلة الدوارة للغاز من سلسلة 3004 نقل الغازات فحسب ، بل يمكنها أيضًا نقل النقل المختلط للتيارات المختلفة التي تتراوح من 2A إلى 800A.تتميز بمزايا الحجم الصغير والوزن الخفيف وعزم الدوران الصغير وقنوات الغاز المتعددة التي لا تتداخل مع بعضها البعض.
ميزات 3004006 الاتحاد الروتاري الهوائي
1. يمكنه مزج خطوط إمداد الطاقة ، خطوط الإشارة ، إيثرنت ، USB ، الحافلات الصناعية ، خطوط التحكم ، صمامات الملف اللولبي ، خطوط الحث ، إلخ ؛
2. المعيار هو تركيب الفلنجة ويمكن تخصيص تركيب العمود المجوف.
3. الوسيط الذي يمكن أن يمر يشمل الهواء المضغوط ، الهيدروجين ، النيتروجين ، الغاز الكيميائي المختلط ، البخار ، ماء التبريد ، الماء الساخن ، الزيت الساخن ، البترول ، حامض الكبريتيك ، المشروبات ، إلخ.
المواصفات الفنية لاتحاد دوار هوائي 3004006
| ممرات (غاز) | 4 مقاطع |
| حجم الأنبوب | أنبوب 6 ~ 8 مم ، منفذ G1 / 8 " |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 20 مليون للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.التشغيل ضغط |
ضغط إيجابي 1 ميجا باسكال ، فراغ -90 كيلو باسكال | |
| عزم الدوران | <0.4 نيوتن متر | |
| البيانات الكهربائية | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيصها) | |
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب |
| 3004006 | 4 مقاطع | G1 / 8 بوصة | 6 ~ 8 مم |
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الإشارة (2A) | الطول L (مم) |
| 3004006-06S | 4 مقاطع | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 14 |
| 3004006-12 ثانية | 4 مقاطع | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 21 |
| 3004006-24 ثانية | 4 مقاطع | G1 / 8 بوصة | 6 ~ 8 مم | 24 | 35 |
| 3004006-36 ق | 4 مقاطع | G1 / 8 بوصة | 6 ~ 8 مم | 36 | 52.3 |
| 3004006-56 ق | 4 مقاطع | G1 / 8 بوصة | 6 ~ 8 مم | 56 | 82 |
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الطاقة (10 أمبير) | دوائر الإشارة (2A) | الطول L (مم) |
| 3004006-06S | 4 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 6 | 38 |
| 3004006-0610 | 4 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 0 | 38 |
| 3004006-12 ثانية | 4 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 12 | 55 |
| 3004006-0610-06S | 4 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 6 | 55 |
| 3004006-1210 | 4 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 0 | 55 |
| 3004006-0610-12S | 4 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 12 | 71.5 |
| 3004006-1210-06S | 4 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 6 | 71.5 |
| 3004006-18 ثانية | 4 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 18 | 71.5 |
| 3004006-1810 | 4 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 18 | 0 | 71.5 |
| 3004006-0610-18S | 4 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 18 | 88.5 |
| 3004006-24 ثانية | 4 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 24 | 88.5 |
| 3004006-30 ثانية | 4 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 30 | 106 |
| 3004006-36 ق | 4 ممرات | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 36 | 125 |
