مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
3002012
اتصل بنا

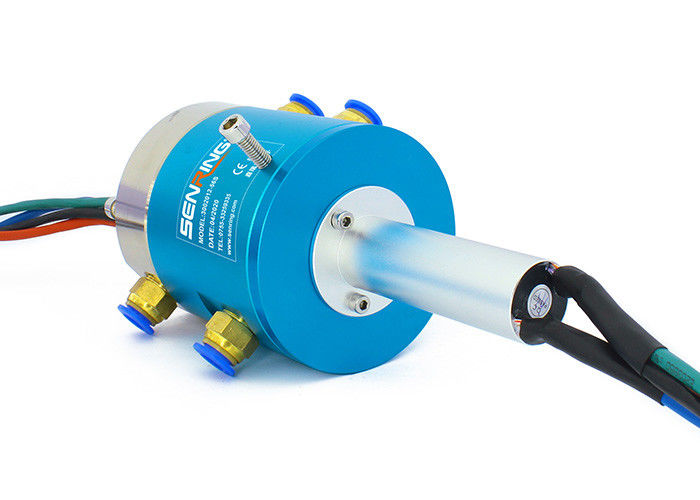

ينقل دعم الاتحاد الروتاري الهوائي والكهربائي الممران طاقة وإشارات مختلطة

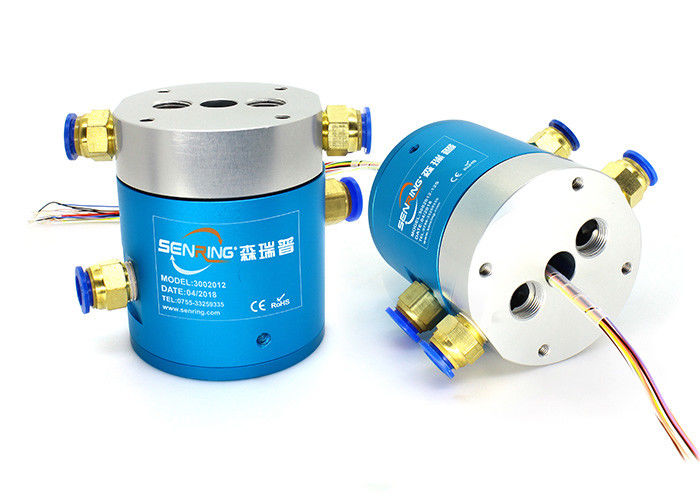

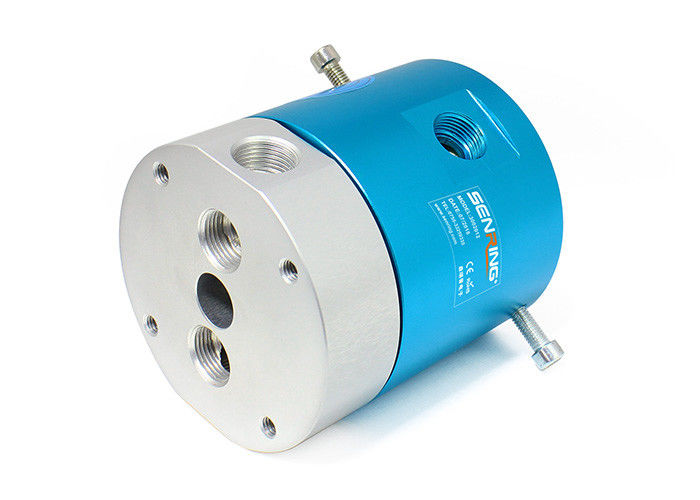

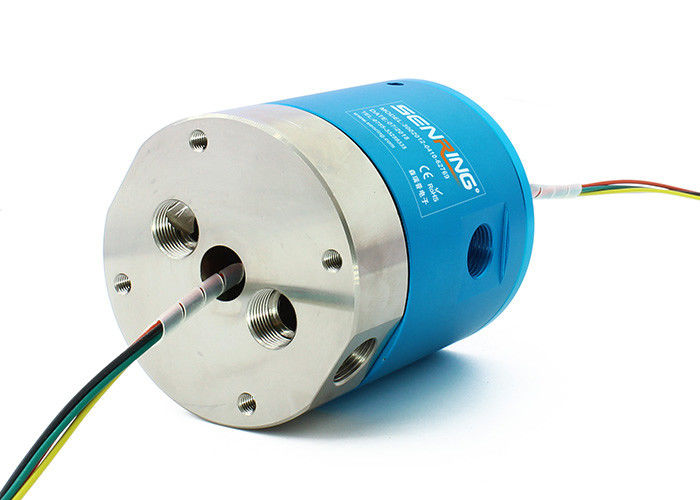

وصف 3002012 الاتحاد الروتاري الهوائية
حلقة الانزلاق الهوائية ثنائية القناة من سلسلة SenRing 3002 عبارة عن حلقة انزلاق هجينة هوائية وكهربائية مزدوجة القناة يمكنها الدوران 360 درجة لنقل قناتين من الهواء المضغوط والبخار والفراغ ووسائط الغاز الأخرى.إنه يدعم أحجام مختلفة من أنابيب الهواء بما في ذلك 4 مم ، 6 مم ، 8 مم ، 10 مم ، و 12 مم.لا تستطيع حلقة الانزلاق الهجين الهوائية والكهربائية من سلسلة 3002 نقل الغاز فحسب ، بل يمكنها أيضًا خلط ونقل تيارات مختلفة من 2A إلى 800A.تتميز بمزايا الحجم الصغير والوزن الخفيف وعزم الدوران الصغير وقنوات الغاز المتعددة التي لا تتداخل مع بعضها البعض.
مميزات الاتحاد الدوراني الهوائي 3002012
1. دعم إرسال الطاقة والإشارات المختلطة ، مثل USB ، HDMI ، 1000M إيثرنت ، VGA ، DVI ، الترددات اللاسلكية المحورية (التردد العالي) ، إشارة المحرك المؤازرة ، حلقات انزلاق الحافلات الصناعية ... إلخ ؛
2. 360 درجة ينقل الهواء المضغوط ، البخار ، الفراغ ، الضغط السلبي ، الضغط الإيجابي ... إلخ ؛
3. ماكس.الضغط (الضغط): 1Mpa (الفراغ: -1.5kPa ، يمكن تخصيص ضغط أعلى) ；
4. دعم 2 G3 / 8 "منفذ لأنابيب 10 ~ 12mm ؛
المواصفات الفنية لاتحاد الروتاري الهوائي 3002012
| ممرات (غاز) | 2 مقاطع |
| حجم الأنبوب | أنبوب 10 ~ 12 مم ، منفذ G3 / 8 " |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 20 مليون للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.التشغيل ضغط |
ضغط إيجابي 1 ميجا باسكال ، فراغ -90 كيلو باسكال | |
| عزم الدوران | <0.2 نانومتر | |
| البيانات الكهربائية | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيصها) | |
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب |
| 3002012 | 2 مقاطع | G3 / 8 " | 10 ~ 12 ملم |
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الإشارة (2A) | الطول L (مم) |
| 3002012-06S | 2 مقاطع | G3 / 8 " | 10 ~ 12 ملم | 6 | 14 |
| 3002012-12S | 2 مقاطع | G3 / 8 " | 10 ~ 12 ملم | 12 | 21 |
| 3002012-24S | 2 مقاطع | G3 / 8 " | 10 ~ 12 ملم | 24 | 35 |
| 3002012-36 ق | 2 مقاطع | G3 / 8 " | 10 ~ 12 ملم | 36 | 52.3 |
| 3002012-56 ق | 2 مقاطع | G3 / 8 " | 10 ~ 12 ملم | 56 | 82 |
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الطاقة (10 أمبير) | دوائر الإشارة (2A) | الطول L (مم) |
| 3002012-06S | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 6 | 48 |
| 3002012-0610 | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 6 | 0 | 48 |
| 3002012-12S | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 12 | 72 |
| 3002012-0610-06S | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 6 | 6 | 72 |
| 3002012-1210 | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 12 | 0 | 72 |
| 3002012-0610-12S | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 6 | 12 | 96 |
| 3002012-1210-06S | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 12 | 6 | 96 |
| 3002012-18 ثانية | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 18 | 96 |
| 3002012-1810 | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 18 | 0 | 96 |
| 3002012-0610-18S | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 6 | 18 | 120 |
| 3002012-24S | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 24 | 120 |
| 3002012-2410 | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 24 | 0 | 120 |
| 3002012-36 ق | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 36 | 168 |
| 3002012-1210-24S | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 12 | 24 | 168 |
| 3002012 - 3610 | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 36 | 0 | 168 |
| 3002012-48 ثانية | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 48 | 216 |
| 3002012-1210-36 ق | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 12 | 36 | 216 |
| 3002012-4810 | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 48 | 0 | 216 |
| 3002012-60 ثانية | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 60 | 264 |
| 3002012-1210-48 ثانية | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 12 | 48 | 264 |
| 3002012-72S | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 72 | 312 |
| 3002012-2410-48 ثانية | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 24 | 48 | 312 |
| 3002012-84S | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 84 | 360 درجة |
| 3002012-2410-60 ثانية | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 20 | 60 | 360 درجة |
| 3002012-96 ق | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 96 | 408 |
| 3002012-108S | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 108 | 456 |
| 3002012-120 ثانية | 2 ممر | G3 / 8 " | 10 ~ 12 ملم | 0 | 120 | 504 |
