مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
3004012
اتصل بنا

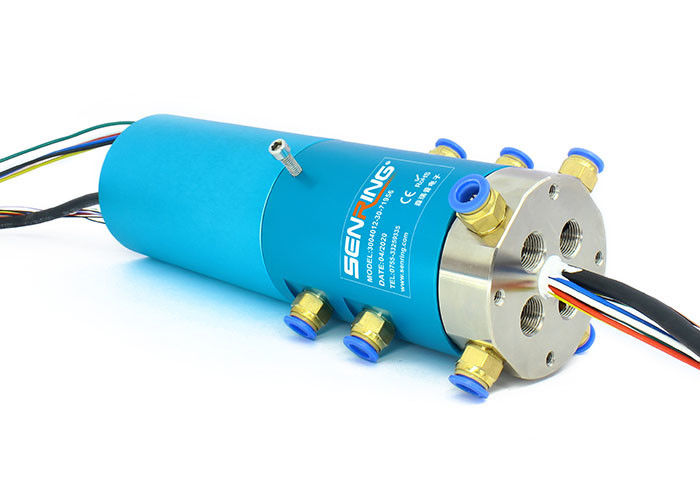

G3 / 8 4 ممر هوائي وكهربائي اتحاد دوار 6 ~ 56 دائرة

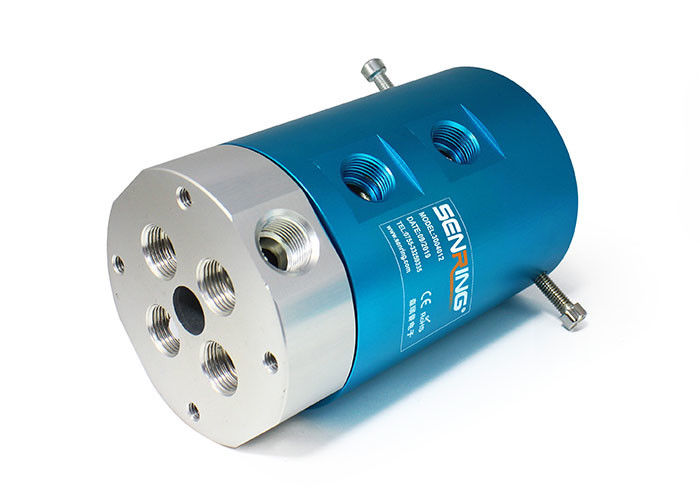

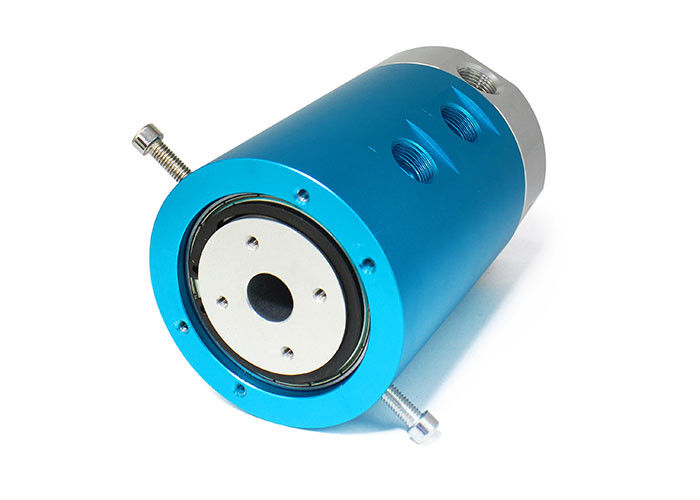

وصف 3004012 الاتحاد الروتاري الهوائي
إن الوصلة الدوارة الهوائية من سلسلة SenRing 3004 عبارة عن مفصل هوائي رباعي القنوات يمكنه الدوران 360 درجة لنقل قناتين من الهواء المضغوط والبخار والفراغ ووسائط الغاز الأخرى.إنها تدعم أنابيب غاز مختلفة بأقطار 4 مم ، 6 مم ، 8 مم ، 10 مم ، و 12 مم.الوصلة الدوارة للغاز من سلسلة 3004 لا يمكنها فقط نقل الغازات ولكن أيضًا النقل المختلط للتيارات المختلفة التي تتراوح من 2A إلى 800A.تتميز بمزايا الحجم الصغير والوزن الخفيف وعزم الدوران الصغير وقنوات الغاز المتعددة التي لا تتداخل مع بعضها البعض.
مميزات الاتحاد الدوراني الهوائي 3004012
1. وصلة أنبوب هواء دوار بأربع قنوات تدعم أنابيب هواء 10-12mm بفتحة مركزية 17mm.
2. يمكنها مزج خطوط إمداد الطاقة ، خطوط الإشارة ، إيثرنت ، USB ، الحافلات الصناعية ، خطوط التحكم ، صمامات الملف اللولبي ، خطوط الحث ، إلخ ؛
3. الوسيط الذي يمكن أن يمر يشمل الهواء المضغوط ، الهيدروجين ، النيتروجين ، الغاز الكيميائي المختلط ، البخار ، ماء التبريد ، الماء الساخن ، الزيت الساخن ، البترول ، حامض الكبريتيك ، المشروبات ، إلخ.
المواصفات الفنية لاتحاد الدوران الهوائي 3004012
| ممرات (غاز) | 4 مقاطع |
| حجم الأنبوب | أنبوب 10 ~ 12 مم ، منفذ G3 / 8 " |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 20 مليون للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.التشغيل ضغط |
ضغط إيجابي 1 ميجا باسكال ، فراغ -90 كيلو باسكال | |
| عزم الدوران | <0.4 نيوتن متر | |
| البيانات الكهربائية | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيصها) | |
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب |
| 3004012 | 4 مقاطع | G3 / 8 " | 10 ~ 12 ملم |
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الإشارة (2A) | الطول L (مم) |
| 3004012-06S | 4 مقاطع | G3 / 8 " | 10 ~ 12 ملم | 6 | 14 |
| 3004012-12S | 4 مقاطع | G3 / 8 " | 10 ~ 12 ملم | 12 | 21 |
| 3004012-24S | 4 مقاطع | G3 / 8 " | 10 ~ 12 ملم | 24 | 35 |
| 3004012-36 ثانية | 4 مقاطع | G3 / 8 " | 10 ~ 12 ملم | 36 | 52.3 |
| 3004012-56 ق | 4 مقاطع | G3 / 8 " | 10 ~ 12 ملم | 56 | 82 |
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الطاقة (10 أمبير) | دوائر الإشارة (2A) | الطول L (مم) |
| 3004012-06S | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 6 | 48 |
| 3004012-0610 | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 6 | 0 | 48 |
| 3004012-12S | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 12 | 72 |
| 3004012-0610-06S | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 6 | 6 | 72 |
| 3004012-1210 | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 12 | 0 | 72 |
| 3004012-0610-12S | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 6 | 12 | 96 |
| 3004012-1210-06S | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 12 | 6 | 96 |
| 3004012-18 ثانية | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 18 | 96 |
| 3004012-1810 | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 18 | 0 | 96 |
| 3004012-0610-18S | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 6 | 18 | 120 |
| 3004012-24S | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 24 | 120 |
| 3004012-2410 | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 24 | 0 | 120 |
| 3004012-36 ثانية | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 36 | 168 |
| 3004012-1210-24 ثانية | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 12 | 24 | 168 |
| 3004012 - 3610 | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 36 | 0 | 168 |
| 3004012-48 ثانية | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 48 | 216 |
| 3004012-1210-36 ق | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 12 | 36 | 216 |
| 3004012-4810 | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 48 | 0 | 216 |
| 3004012-60 ثانية | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 60 | 264 |
| 3004012-1210-48 ثانية | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 12 | 48 | 264 |
| 3004012-72S | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 72 | 312 |
| 3004012-2410-48 ثانية | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 24 | 48 | 312 |
| 3004012-84 ثانية | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 84 | 360 |
| 3004012-2410-60 ثانية | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 20 | 60 | 360 |
| 3004012-96 ثانية | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 96 | 408 |
| 3004012-108S | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 108 | 456 |
| 3004012-120 ثانية | 4 ممرات | G3 / 8 " | 10 ~ 12 ملم | 0 | 120 | 504 |
