مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
UH50119-01
اتصل بنا

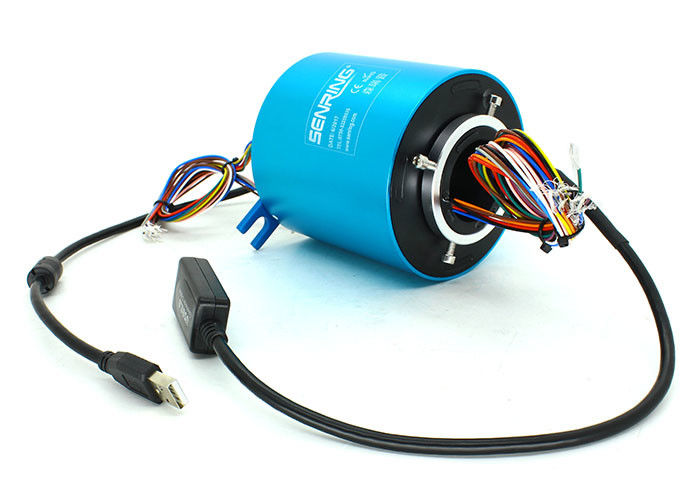

حلقة زلة USB تنقل مستوى إشارة USB2.0 عالي الحماية ، حل حلقة زلة مخصصة
وصف الحلقة الانزلاقية لسلسلة UH50119-01
السينرينغUH50119-01 سلسلة وصلة دوارة USB ذات 4 منافذ هي أموصل دواريمكنه تدوير 360 درجة ونقل أربع إشارات USB 2.0.يمكنه أيضًا دعم ملفاتانتقال مختلطمن 1-38 قنوات للطاقة والتيار والإشارة.المفصل دواريمكن أن ينقل بثباتIEEE1394ومتنوعةإشارات USB.
تتميز الحلقة الانزلاقية USB ذات 4 منافذ من سلسلة UH50119-01 بمزاياانتقال إشارة مستقر، لا فقدان الحزمة ، لارمز الخطأ، وخسارة منخفضة العائد ، وخسارة إدخال منخفضة.يبلغ تجويف الوصلة الدوارة 50 مم ، مما يجعلها مناسبة لأي جهاز دوار بقطر عمود الدوران أقل من 50 مم.
سلسلة UH50119-01حلقة زلة USBهو منتج قياسي من Sereep مع مخزون متاح بسهولة.لديها براعة قوية ويمكن تخصيصها لتلبية المواصفات الخاصة.
ميزات الحلقة الانزلاقية لسلسلة UH50119-01
يحتوي المفصل الدوار الذي تشير إليه على موصل USB قياسي من الذكور أو الإناث ، والذي يمكن تخصيصه ليناسب المتطلبات المحددة.المفصل قادر على نقل أربع قنوات من إشارات USB2.0 بثبات ويمكن دمجها لنقل 1-38 دائرة من الطاقة أو الإشارة أو مزيج من الاثنين معًا.
الحجم الحفرةالتابعمفصل دوار50 مم ، بقطر خارجي 120 مم.المفصل متعدد الاستخدامات ويمكن دمجه مع اتحادات دوارة أخرى لنقل الطاقة والإشارات المختلفة ، بما في ذلكIEEE1394و Ethernet و USB2.0 والمزيد.
المفصل الدوار متوافق أيضًا مع الاتحادات الدوارة للطاقة والهيدروليكية / الهوائية ، مما يجعله مناسبًا لمجموعة واسعة من التطبيقات الصناعية.إنه يوفر حلاً موثوقًا وفعالًا لنقل الطاقة والإشارات في المعدات الدوارة ويمكن تخصيصه لتلبية متطلبات التطبيق المحددة.
الجزء لا.وصف
رسم حلقة الانزلاق لسلسلة UH50119-01
قائمة النموذج القياسي
| نموذج | دوائر الطاقة / الإشارة لا. | قنوات USB لا. | |||
| إشارة (2A) | الطاقة (5A) | الطاقة (10A) | USB2.0 | USB3.0 | |
| UH50119-01-02S | 2 | 0 | 0 | 1 | 52 |
| UH50119-01-0210 | 0 | 2 | 0 | 1 | 52 |
| UH50119-01-0420 | 0 | 0 | 4 | 1 | 76 |
| UH50119-01-08S | 8 | 0 | 0 | 1 | 76 |
| UH50119-01-0810 | 0 | 8 | 0 | 1 | 76 |
| UH50119-01-0210-06S | 6 | 2 | 0 | 1 | 76 |
| UH50119-01-0410-04S | 4 | 4 | 0 | 1 | 76 |
| UH50119-01-14S | 14 | 0 | 0 | 1 | 100 |
| UH50119-01-1410 | 0 | 14 | 0 | 1 | 100 |
| UH50119-01-0410-10S | 10 | 4 | 0 | 1 | 100 |
| UH50119-01-0810-06S | 6 | 8 | 0 | 1 | 100 |
| UH50119-01-20S | 20 | 0 | 0 | 1 | 124 |
| UH50119-01-2010 | 0 | 20 | 0 | 1 | 124 |
| UH50119-01-26S | 26 | 0 | 0 | 1 | 148 |
| UH50119-01-38S | 38 | 0 | 0 | 1 | 196 |
| كابل USB | 1 قنوات USB2.0 | |
| BER (معدل الخطأ في البت) | 10E-11 | |
| البيانات الميكانيكية | ||
| المواصفات | بيانات | |
| الحياة العملية | SenRing طاولة درجات الانزلاق الحلقات | |
| السرعة الدورانية | 150 دورة في الدقيقة | |
| درجة حرارة العمل. | -30 80 ℃ | |
| رطوبة العمل | 0∼85٪ ر | |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق | |
| مواد الإسكان | سبائك الألومنيوم | |
| شهادة CE | نعم | |
| مادة | شهادة RoHS | |
| الموصل | ذكر USB 2.0 (أنثى اختيارية) | |
| فقدان الإدراج | ≤2 ديسيبل | |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0∼440VAC / VDC | 0∼440VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300mm (يمكن تخصيص) |
|
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر | |
uh50119-01 جدول الصف
| جيكود رايد | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| ج: قياسي | 400 دورة في الدقيقة | 20 مليونا | المعادن الثمينة |
| D: صناعي | 800 دورة في الدقيقة | 60 مليونا |
ذهب ذهب
|
