مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
UH3899-02
اتصل بنا
2 دوائر 10A USB 2.0 حلقة انزلاق لـ HD-MI مع إمدادات الطاقة Slipring

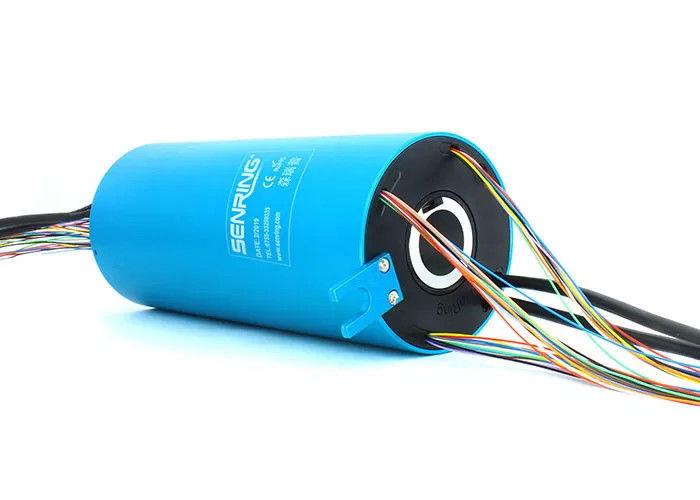

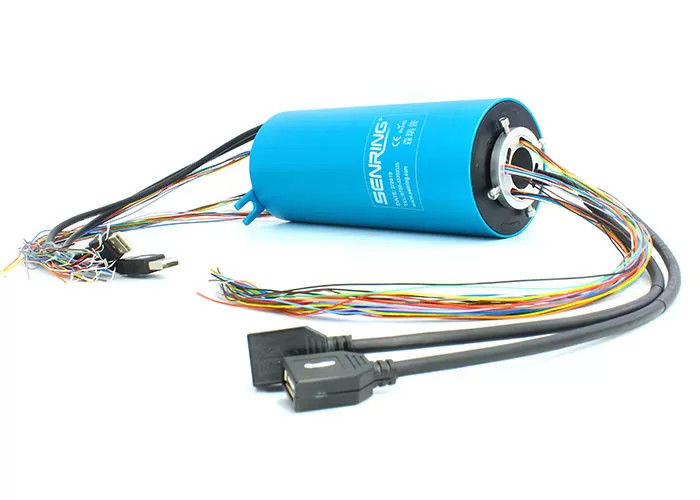

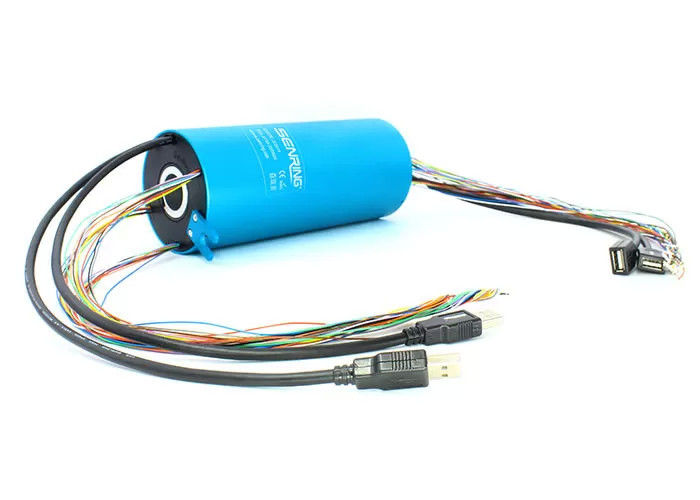

وصف UH3899-02 USB Slip Ring
SenRing UH3899-02 سلسلة 3 قنوات USB المفاصل الدوارة يمكن أن تنقل 3 قنوات من إشارة USB2.0 من خلال دوران 360 درجة ويمكن أن مزج نقل 1-34 قناة من الطاقة / التيار / الإشارة ،ويمكن أن تنقل بشكل مستقر إيه إي إي 1394 ومختلف إشارات USB. سلسلة UH3899-02 حلقة الزلازل USB 2-قناة لديها مزايا مثل نقل إشارة مستقرة، لا فقدان الحزمة، لا رمز، خسارة العودة الصغيرة، وخسارة إدراج صغيرة.حلقة الانزلاق لديها قطر ثقب 38.1mm ويمكن استخدامها لأجهزة الدوران 360 درجة مع قطر العمود الدوري أقل من 38.1mm.
خصائص UH3899-02 USB Slip Ring
1. عيار USB الذكور أو الإناث رابط ، يمكن تخصيصها ؛
2يمكن أن تنقل 3 قنوات ثابتة إشارة USB2.0؛
3يمكن دمجها لنقل 1 ~ 34 دائرة طاقة / إشارة؛
4حجم الثقب 38.1mm، OD 99mm؛
5يمكن دمجها لنقل الطاقة والإشارات المختلفة من IEEE1394، إيثيرنت، USB2.0،الخ
6يمكن دمجها للعمل مع القوة والاتحادات الهيدروليكية / النيوماتيكية الدوارة
المواصفات التقنية لخاتم UH3899-02 USB
| كابل USB | قناة 2 USB2.0 |
| BER ((معدل خطأ البت) | 10E-11 |
| البيانات الميكانيكية | |
| المواصفات | البيانات |
| الحياة العاملة | SenRing الخواتم الانزلاقية الجدول الدرجة |
| سرعة الدوران | 150 دورة في الدقيقة |
| مؤقتة | -30°C∼80°C |
| رطوبة العمل | 0∼85% RH |
| مادة التواصل | الرجوع إلى جدول درجة حلقة الانزلاق |
| مواد السكن | سبيكة الألومنيوم |
| عزم الدوران | 0.1N.m+0.03N.m/6 دوائر |
| رابط | USB 2.0 الذكور (الأنثى اختياري) | |
| فقدان الإدراج | ≤2dB | |
| بيانات كهربائية | ||
| المواصفات | البيانات | |
| القوة | الإشارة | |
| نطاق الجهد | 0∼440VAC/VDC | 0∼440VAC/VDC |
| مقاومة العزل | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| مواصفات الأسلاك الرصاصية | AWG17# تيفلون مطلي بالفضة | AWG22# تيفلون مطلي بالفضة |
| طول سلك الرصاص | القياسية 300mm ((يمكن تخصيصها) | |
| قوة الكهرباء المضادة | 500VAC@50Hz،60s | |
| الضوضاء الكهربائية | < 0.01Ω | |
| شهادة الموافقة | نعم.. | |
| المواد | شهادة RoHS | |
رقم الجزء وصف
رسم UH3899-02 USB Slip Ring
قائمة النماذج القياسية
| النموذج | دوائر الطاقة/الإشارة رقم | قنوات USB لا | |||
| الإشارة ((2A) | الطاقة ((5A) | الطاقة ((10A) | USB20 | USB30 | |
| UH3899-02-04S | 4 | 2 | 0 | 2 | 72 |
| UH3899-02-0410 | 0 | 4 | 0 | 2 | 72 |
| UH3899-02-0420 | 0 | 0 | 0 | 2 | 72 |
| UH3899-02-1010 | 0 | 10 | 0 | 2 | 96 |
| UH3899-02-10S | 10 | 0 | 0 | 2 | 96 |
| UH3899-02-0210-08S | 8 | 2 | 0 | 2 | 96 |
| UH3899-02-0610-04S | 4 | 6 | 0 | 2 | 96 |
| UH3899-02-1610 | 0 | 16 | 0 | 2 | 120 |
| UH3899-02-16S | 16 | 0 | 0 | 2 | 120 |
| UH3899-02-22S | 22 | 0 | 0 | 2 | 144 |
| UH3899-02-34S | 34 | 0 | 0 | 2 | 192 |
UH3899-02 جدول درجة حلقات USB المنزلقة
| Gرمز راد | سرعة الدوران القصوى | الحياة العاملة | مادة التواصل |
| ج: معيار | 400 دورة في الدقيقة | 20 مليون | المعدن الثمين |
| D: الصناعية | 800 دورة في الدقيقة | 60 مليون |
الذهب الذهبي
|
الأسئلة الشائعة:
1ما هي البيانات التقنية التي يجب تقديمها لنموذج حلقات التزحلق المخصص لدينا.
ج: إذا كنت ترغب في تزيين نموذج حلقة الانزلاق الخاصة، تحتاج إلى تقديم التفاصيل كما هو موضح أدناه:
a. سرعة التشغيل ((RPM))
نوع المنشأة
c. حجم المخطط
قنوات ((رقم السلك الواحد بخلاف الكابل)
الجهد الشعبي والتيار في حلقات الطاقة وحلقات الإشارة
f. نوع الإشارة والمعايير ذات الصلة ((مهمة جداً)
درجة حرارة التشغيل h.IP ((متطلبات الختم)
2كم مدة إنتاجك؟
ج: تحتاج إلى 7 إلى 15 يومًا للمنتجات القياسية ، 10 إلى 20 يومًا للمنتجات المخصصة البسيطة ، 15 إلى 40 يومًا للمنتجات المخصصة المعقدة.
