مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
UH2586-01
اتصل بنا
عزم دوران منخفض ، مقاومة اتصال منخفضة جدا هيكل مضغوط مع حلقة انزلاق USB

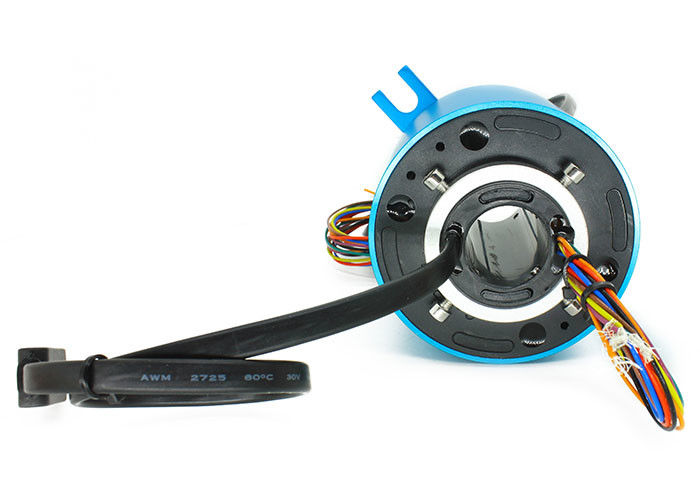

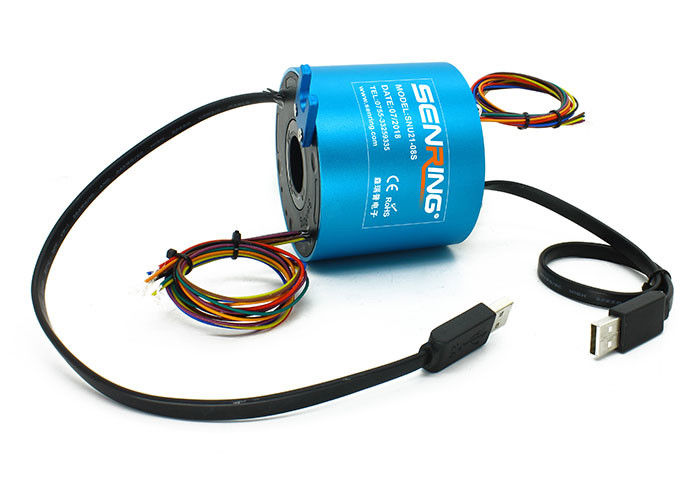

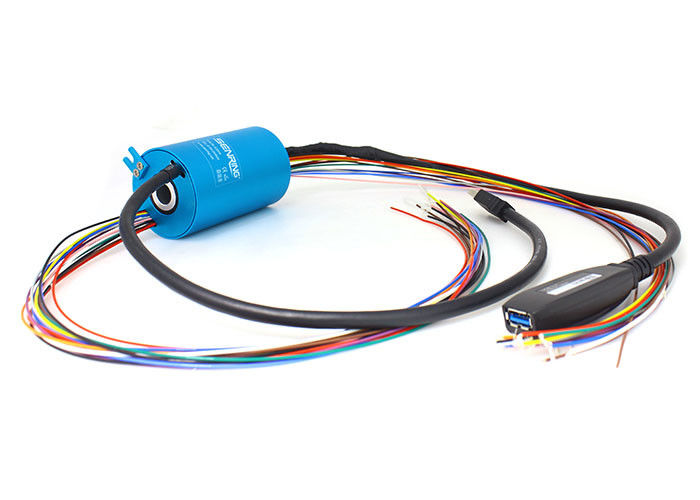

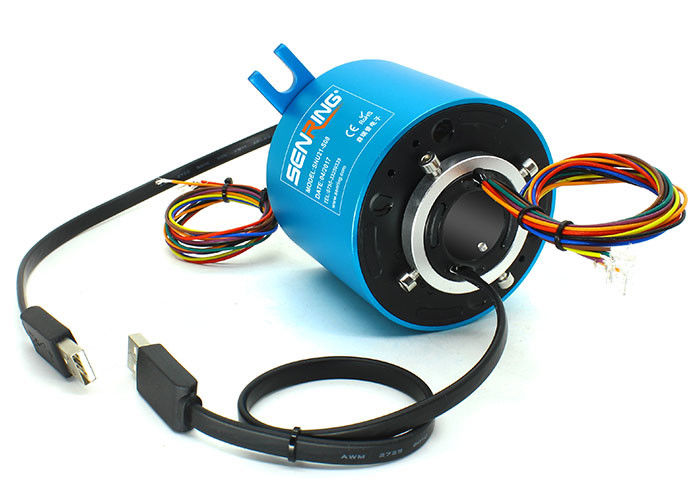

وصف UH2586-01حلقة USB
SENRING UH2586-01 سلسلة Signgle قناة حلقة USB الزلقة، كابل USB مع 360 درجة الدوران، يمكن دمجها لنقل 2 ~ 38 دوائر الطاقة / الإشارة وكذلك الألياف الضوئية، جيجابيت إثرنيت.UH2586-01 سلسلة 1 قناة حلقة الزحف USB لديها مزايا الإشارة المستقرة
خصائص UH2586-01 USB Slip Ring
1. كابل USB2.0 قناة واحدة، يمكنه نقل إشارة USB2.0 قناة واحدة بشكل مستقر
2. عيار USB الذكور أو الإناث رابط ، يمكن تخصيصها ؛
3يمكن دمجها لنقل 2 ~ 38 دائرة طاقة / إشارة.
4حجم الثقب 25.4mm،OD 86mm؛
5يمكن دمجها لنقل الطاقة والإشارات المختلفة من IEEE1394، الألياف الضوئية، جيجابيت إثنتر، الخ
6يمكن دمجها للعمل مع القوة والاتحادات الهيدروليكية / النيوماتيكية الدوارة
المواصفات التقنية لخاتم UH2586-01 USB
| كابل USB | 1 قناة USB20 |
| BER ((معدل خطأ البت) | 10E-11 |
| البيانات الميكانيكية | |
| المواصفات | البيانات |
| الحياة العاملة | SenRing الخواتم الانزلاقية الجدول الدرجة |
| سرعة الدوران | 150 دورة في الدقيقة |
| مؤقتة | -30°C∼80°C |
| رطوبة العمل | 0∼85% RH |
| مادة التواصل | الرجوع إلى جدول درجة حلقة الانزلاق |
| مواد السكن | سبيكة الألومنيوم |
| عزم الدوران | 0.1N.m+(0.03N.m/6 دوائر) |
| رابط | USB 2.0 الذكور (الأنثى اختياري) | |
| فقدان الإدراج | ≤2dB | |
| بيانات كهربائية | ||
| المواصفات | البيانات | |
| القوة | الإشارة | |
| نطاق الجهد | 0∼440VAC/VDC | 0∼440VAC/VDC |
| مقاومة العزل | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| مواصفات الأسلاك الرصاصية | AWG17# تيفلون مطلي بالفضة | AWG22# تيفلون مطلي بالفضة |
| طول سلك الرصاص | القياسية 300mm ((يمكن تخصيصها) | |
| قوة الكهرباء المضادة | 500VAC@50Hz،60s | |
| الضوضاء الكهربائية | < 0.01Ω | |
| شهادة الموافقة | نعم.. | |
| المواد | شهادة RoHS | |
رقم الجزء وصف
رسم UH2586-01 USB Slip Ring
قائمة النماذج القياسية
| النموذج | دوائر الطاقة/الإشارة رقم | قنوات USB لا | |||
| الإشارة ((2A) | الطاقة ((5A) | الطاقة ((10A) | USB20 | USB30 | |
| UH2586-01-02S | 2 | 0 | 0 | 1 | 48 |
| UH2586-01-0210 | 0 | 2 | 0 | 1 | 48 |
| UH2586-01-0420 | 0 | 0 | 4 | 1 | 72 |
| UH2586-01-08S | 8 | 0 | 0 | 1 | 72 |
| UH2586-01-0810 | 0 | 8 | 0 | 1 | 72 |
| UH2586-01-0210-06S | 6 | 2 | 0 | 1 | 72 |
| UH2586-01-0410-04S | 4 | 4 | 0 | 1 | 72 |
| UH2586-01-14S | 14 | 0 | 0 | 1 | 96 |
| UH2586-01-1410 | 0 | 14 | 0 | 1 | 96 |
| UH2586-01-0410-10S | 10 | 4 | 0 | 1 | 96 |
| UH2586-01-0810-06S | 6 | 8 | 0 | 1 | 96 |
| UH2586-01-20S | 20 | 0 | 0 | 1 | 120 |
| UH2586-01-2010 | 0 | 20 | 0 | 1 | 120 |
| UH2586-01-26S | 26 | 0 | 0 | 1 | 144 |
| UH2586-01-38S | 38 | 0 | 0 | 1 | 192 |
* ملاحظة: يمكن الجمع بين الدوائر بالتوازي للحصول على تيار أكبر، N دوائر من 10A للحصول على N * 10A، مثل 2 دوائر من 10A بالتوازي لاستخدام 20A.الرجاء الاتصال بائع SenRing إذا كنت ترغب في تخصيص USB ومدارة / إشارة الدائرة لاأو مزج إشارة أخرى.
UH2586-01 جدول درجة حلقات USB المنزلقة
| Gرمز راد | سرعة الدوران القصوى | الحياة العاملة | مادة التواصل |
| ج: معيار | 400 دورة في الدقيقة | 20 مليون | المعدن الثمين |
| D: الصناعية | 800 دورة في الدقيقة | 60 مليون |
الذهب الذهبي
|

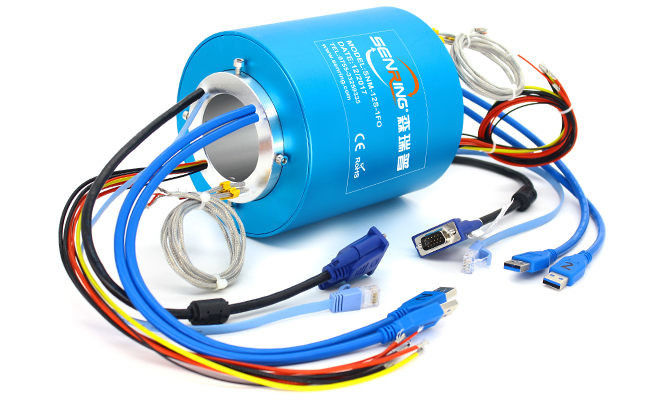

هذا النموذج يدمج إشارة إيثيرنت، إشارة USB، إشارة HDM و SDI وإشارة التردد العالي. يتم استخدامه على نطاق واسع في معدات الأتمتة، وشاشة الأمن عالية الجودة، وتطبيقات الواقع الافتراضي، ومحاكاة الحركة.إذا كنت تبحث عن هذا النوع من الخواتم ذات الجودة الجيدةرجاءً لا تتردد في الاتصال بنا
