مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
UH1256-01
اتصل بنا
الكهرباء الصناعية من الكهرباء حلقة الزحف منفصلة قناة واحدة USB2.0 IEEE1394 56mm

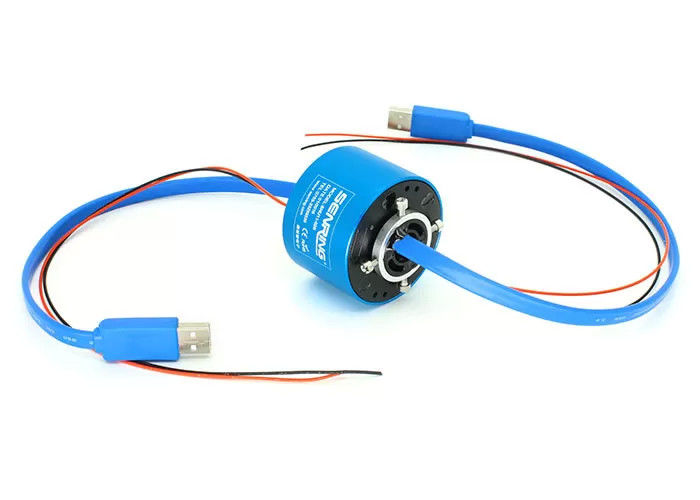

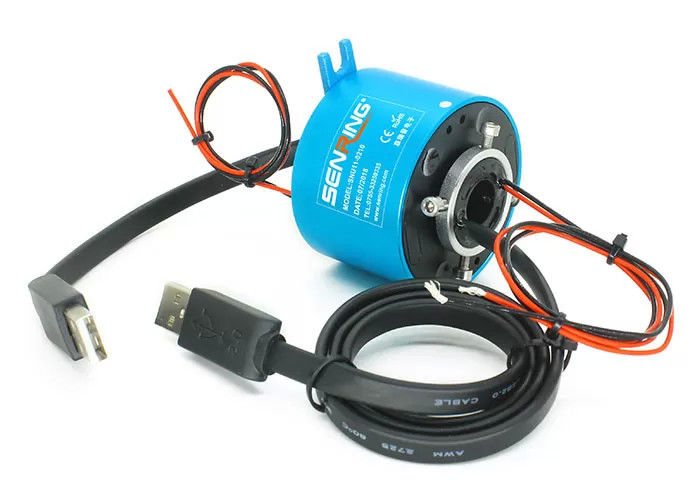

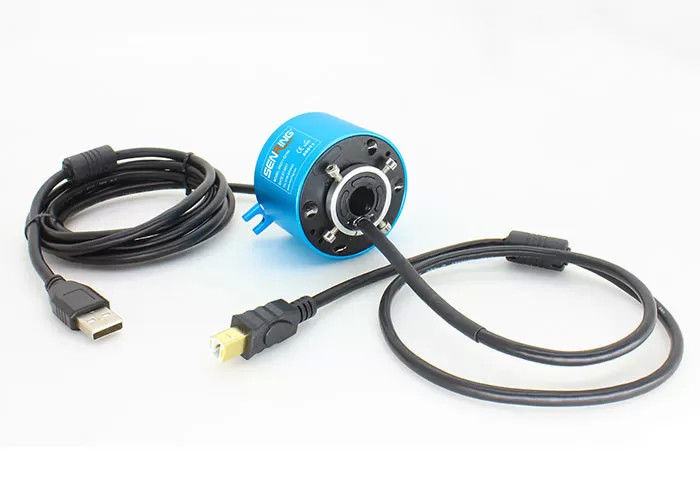

وصف UH1256-01 USB Slip Ring
SenRing UH1256-01 سلسلة القناة الواحدة USB المفاصل الدوارة، مع قطر داخلي من 12.7mm وقطر خارجي من 56mm، يمكن أن تبث قناة واحدة من إشارة USB2.0 من خلال دوران 360 درجة،ويمكنها مزج 1-20 قناة من الطاقة / التيار / الإشارة، ويمكن أن تنقل IEEE1394 ومختلف إشارات USB بشكل مستقر. سلسلة SNU11 حلقة الزلازل الواحدة القناة USB لديها مزايا مثل نقل إشارة مستقرة، لا فقدان الحزمة، لا رمز، خسارة عودة صغيرة,وخسارة إدخال صغيرة. حلقة الانزلاق لديها قطر ثقب 12.7mm ويمكن استخدامها لأجهزة دوران 360 درجة مع قطر عمود دوران أقل من 12.7mm.سلسلة SNU11 حلقة الانسحاب USB هو نموذج قياسي من SenRingإذا كنت بحاجة إلى تخصيص مواصفات خاصة، يرجى الاتصال بالموظفين التقنيين SenRing.
خصائص UH1256-01 USB Slip Ring
1. عيار USB الذكور أو الإناث رابط ، يمكن تخصيصها ؛
2إرسال إشارة USB2.0 بقوة
3يمكن دمجها لنقل 1 ~ 20 دائرة الطاقة / الإشارة.
4حجم الثقب 12.7mm،OD 56mm؛
5يمكن دمجها لنقل الطاقة والإشارات المختلفة من IEEE1394، إيثيرنت، USB2.0،الخ
6يمكن دمجها للعمل مع القوة والاتحادات الهيدروليكية / النيوماتيكية الدوارة
تطبيقات المنتج
1معدات الأتمتة
2محاكي الحركة
3جهاز مراقبة أمن عالي الجودة، تطبيق VR
اختياري
1رقم الدائرة
2إشارة USB
3حجم HDM
4نوع الإشارة
المواصفات التقنية لخاتم UH1256-01 USB
| كابل USB | 1 قناة USB20 |
| BER ((معدل خطأ البت) | 10E-11 |
| البيانات الميكانيكية | |
| المواصفات | البيانات |
| الحياة العاملة | سينيرينغالحلقات المنزلقةجدول الدرجات |
| سرعة الدوران | 150 دورة في الدقيقة |
| مؤقتة | -30°C∼80°C |
| رطوبة العمل | 0∼85% RH |
| مادة التواصل | الرجوع إلى جدول درجة حلقة الانزلاق |
| مواد السكن | سبيكة الألومنيوم |
| عزم الدوران | 0.1N.m+0.03N.m/6 دوائر |
| رابط | USB 2.0 الذكور (الأنثى اختياري) | |
| فقدان الإدراج | ≤2dB | |
| بيانات كهربائية | ||
| المواصفات | البيانات | |
| القوة | الإشارة | |
| نطاق الجهد | 0∼440VAC/VDC | 0∼440VAC/VDC |
| مقاومة العزل | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| مواصفات الأسلاك الرصاصية | AWG17# تيفلون مطلي بالفضة | AWG22# تيفلون مطلي بالفضة |
| طول سلك الرصاص | القياسية 300mm ((يمكن تخصيصها) | |
| قوة الكهرباء المضادة | 500VAC@50Hz،60s | |
| الضوضاء الكهربائية | < 0.01Ω | |
| شهادة الموافقة | نعم.. | |
| المواد | شهادة RoHS | |
رقم الجزء وصف
رسم UH1256-01 USB Slip Ring
قائمة النماذج القياسية
| النموذج | دوائر الطاقة/الإشارة رقم | قنوات USB لا | |||
| الإشارة ((2A) | الطاقة ((5A) | الطاقة ((10A) | USB20 | USB30 | |
| UH1256-01-02S | 2 | 0 | 0 | 1 | 38 |
| UH1256-01-0210 | 0 | 2 | 0 | 1 | 38 |
| UH1256-01-08S | 8 | 0 | 0 | 1 | 55 |
| UH1256-01-0810 | 0 | 8 | 0 | 1 | 55 |
| UH1256-01-0210-06S | 6 | 2 | 0 | 1 | 55 |
| UH1256-01-0410-04S | 4 | 4 | 0 | 1 | 55 |
| UH1256-01-14S | 14 | 0 | 0 | 1 | 71.5 |
| UH1256-01-1410 | 0 | 14 | 0 | 1 | 71.5 |
| UH1256-01-0410-10S | 10 | 4 | 0 | 1 | 71.5 |
| UH1256-01-0810-06S | 6 | 8 | 0 | 1 | 71.5 |
| UH1256-01-20S | 20 | 0 | 0 | 1 | 88.5 |
* ملاحظة: يمكن الجمع بين الدوائر بالتوازي للحصول على تيار أكبر، N دوائر من 10A للحصول على N * 10A، مثل 2 دوائر من 10A بالتوازي لاستخدام 20A.الرجاء الاتصال بائع SenRing إذا كنت ترغب في تخصيص USB ومدارة / إشارة الدائرة لاأو مزج إشارة أخرى.
UH1256-01 جدول درجة حلقات USB المنزلقة
| Gرمز راد | سرعة الدوران القصوى | الحياة العاملة | مادة التواصل |
| ج: معيار | 400 دورة في الدقيقة | 20 مليون | المعدن الثمين |
| D: الصناعية | 800 دورة في الدقيقة | 60 مليون |
الذهب الذهبي
|
