مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
BH38119
اتصل بنا
الصناعية المخصصة إشارة الانزلاق الدائري انتقال مستقر لإشارات Profibus

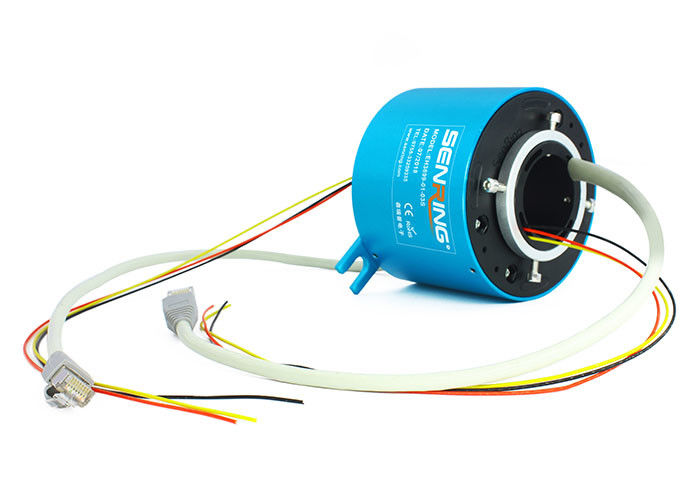

وصف حلقة زلة الإشارة BH38119
تتمتع حلقات الانزلاق للحافلات الصناعية بالعديد من المزايا التي تعمل على تحسين كفاءة نقل البيانات وموثوقية المعدات الدوارة بشكل فعال ، وتلبية احتياجات الأتمتة الصناعية وأنظمة التحكم.
حلقة انزلاق الإشارة الكهربائية القوية والضعيفة من سلسلة BH38119 عبارة عن سلسلة حلقات انزلاقية مخصصة بفتحة 50 مم وقطر خارجي 119 مم.بصرف النظر عن الفتحة الثابتة والقطر الخارجي ، يمكن تخصيص أنواع الإشارة.لا يمكن للحلقة الانزلاقية من سلسلة BH38119 أن تنقل فقط تيارات 2A / 5A / 10A / 30A من خلال دوران 360 درجة ولكن أيضًا تنقل بثبات ودقة إشارات مختلفة مثل HDMI ، HD-SDI ، 100M / 1000M Ethernet ، RS-232 ، RS-485 ، RS-422 ، إشارة ناقل Profibus ، إلخ. الحد الأقصى لعدد الدوائر لـ BH38119 هو 168 ، والتي يمكن أن تلبي معظم المتطلبات.
ميزات BH38119 حلقة زلة الإشارة
1. حجم الفتحة 38.1mm وقطرها الخارجي 119mm بحد أقصى 168 دائرة ، مما يجعلها مناسبة للاستخدام في التطبيقات المختلفة.
2. ينقل البيانات عالية السرعة بدقة ، بما في ذلك Gigabit Ethernet ، مما يضمن نقل البيانات بسرعة وموثوقية.
3. الإرسال المستقر لأنواع الإشارات المختلفة ، مثل RS-232 ، RS-485 ، RS-422 ، VGA ، وبروتوكولات الاتصال الأخرى.
4. النقل المستقر لإشارات الحافلات الصناعية ، مثل Profibus و LonWorks و CanBus و DeviceNet و ControlNet وبروتوكولات الاتصال الأخرى المستخدمة على نطاق واسع في الأتمتة الصناعية وأنظمة التحكم.
5. يمكن نقل الإشارات المختلطة ، مثل USB ، HDMI ، 1000M Ethernet ، الألياف البصرية ، VGA ، DVI ، RF المحوري (التردد العالي) ، من بين أمور أخرى ، مما يجعلها مناسبة لمختلف التطبيقات.
6. النقل المستقر لبيانات Ethernet بسرعات 10M / 100M / 1000M BaseT ، مما يضمن نقل موثوق للبيانات في شبكات Ethernet الصناعية.
| دوائر لا. | 2 ~ 168 دائرة (حسب الموديل) |
| القوة الكهربائية | 0 ~ 690 فولت تيار مستمر / تيار متردد |
| مواد الإسكان | سبيكة AL |
| الحياة العملية | > 80 مليون للمرجع (حسب ظروف العمل) |
| ضوضاء كهربائية | <10 مΩ |
| قوة عازلة | 800VDC @ 50 هرتز |
| قوة عازلة | 1000MΩ @ 600VDC |
| درجة حرارة العمل. | -40 ℃ ~ 80 درجة مئوية |
| الاهتزاز الميكانيكي | MIL-STD-810E |
| حاضِر | إشارة (2A) ، 10A / دائرة |
| الأعلى.السرعة الدورانية | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 سلك |
| مواد الاتصال | المعادن الثمينة: سبائك الذهب |
| مقاومة التواصل | <20 مΩ (AWG16 # ، 300 مم) |
| مواصفات سلك الرصاص. | UL تفلون @ Awg22 ، Awg16 |
| طول سلك الرصاص | 300 ملم |
| الصف IP | IP51 |
| رطوبة العمل | 10٪ ~ 85٪ ر |
| شهادة CE | نعم |
| مادة | متوافق مع RoHS |
F - 100M Ethernet (10 ، 100 BaseT Ethernet) - RJ45 (4 دوائر)
E - 1000M Ethernet (1000 BaseT Ethernet) - RJ45 (9 دوائر)
P - Profibus (Profibus - 4-Pin D-Sub) (4 دوائر)
C - Canbus (Canbus - 4-Pin D-Sub) (4 دوائر)
D - شبكة الجهاز - تغيير ميكرو 5 دبوس (5 دوائر)
T - شبكة التحكم - 75 BNC (4 دوائر)
V - VGA (9 دوائر)
U - USB 2.0 (5 دوائر)
R - RS485 (3 دوائر)
R1 - RS422 (5 دوائر)
R2 - RS232 (10 دوائر)
ب - إشارة تشفير محرك سيرفو (8 دوائر)
E1 - إيثرنت صناعي (9 دوائر)
