مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
BM056
اتصل بنا

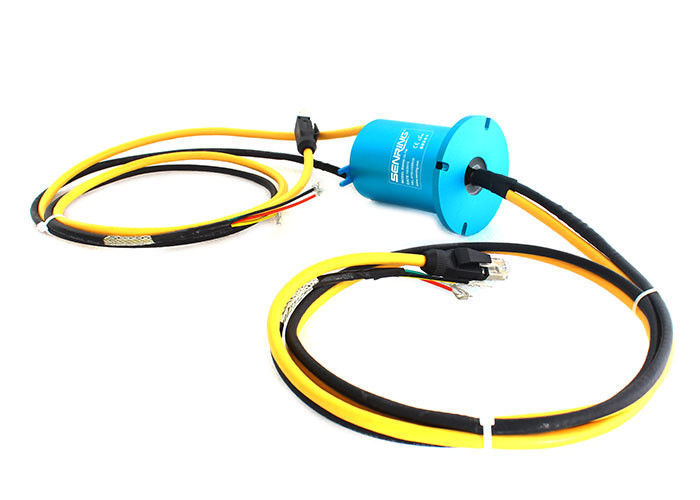

حلقة انزلاق إشارة الحافلات الصناعية HDMI عالية الدقة مع تركيب شفة
وصف BM056 حلقة زلة الإشارة
تتضمن SENRING BM056 Series Industrial Bus Slip Ring جميع أنواع حلقات انزلاق إشارة الحافلات الصناعية ، مثل HDMI و HD-SDI و GbE (جيجابت إيثرنت) و RS-232 و RS-485 و RS-422 و Profibus وما إلى ذلك الإصدار القياسي BM056 مع تركيب شفة ، يمكن تخصيصها مع جوفاء.
تشير حلقة الانزلاق للحافلة الصناعية إلى نوع من حلقات الانزلاق المصممة خصيصًا لنقل إشارات الحافلات الصناعية.تتضمن هذه الإشارات CanBus و DeviceNet و ControlNet و Profibus وبروتوكولات الاتصال الأخرى المستخدمة في أنظمة الأتمتة والتحكم الصناعية.تُستخدم حلقات انزلاق الحافلات الصناعية على نطاق واسع في الروبوتات ، وأدوات الآلات ، وآلات التغليف ، وتوربينات الرياح ، وغيرها من المعدات الصناعية التي تتطلب دورانًا مستمرًا مع الحفاظ على نقل الإشارات.تم تصميم حلقات الانزلاق هذه لضمان نقل موثوق وغير متقطع للبيانات بين الأجزاء الثابتة والدوارة.وهي مصممة لتحمل البيئات القاسية ، بما في ذلك درجات الحرارة الشديدة والاهتزازات والغبار.تتوفر حلقات انزلاق الحافلات الصناعية بأحجام مختلفة ، ومجموعات الإشارات ، والمواصفات لتلبية الاحتياجات المحددة للتطبيقات الصناعية المختلفة.
ميزات BM056حلقة زلة الإشارة
1. بدون ثقب (صلب) ، OD 56mm ، كحد أقصى.36 دائرة
2. نقل البيانات عالية السرعة بدقة
3. بث ثابت لجميع أنواع الإشارات ، مثل RS-232 ، RS-485 ، RS-422 ، VGA ، إلخ ؛
4. إرسال جميع أنواع الإشارات بثبات ، مثل Profibus و LonWorks و CanBus و DeviceNet و ControlNet وما إلى ذلك ؛
5. إرسال إشارات مختلطة ، مثل USB ، HDMI ، 1000M إيثرنت ، الألياف البصرية ، VGA ، DVI ، الترددات اللاسلكية المحورية (التردد العالي) ، إلخ ؛ 6.نقل بيانات إيثرنت بثبات (10M / 100M / 1000M BaseT) ؛
| دوائر لا. | 2 ~ 36 دائرة (حسب الموديل) |
| القوة الكهربائية | 0 ~ 240 فولت تيار مستمر / تيار متردد |
| مواد الإسكان | سبيكة AL |
| الحياة العملية | > 80 مليون للمرجع (حسب ظروف العمل) |
| ضوضاء كهربائية | <10 مΩ |
| قوة عازلة | 800VDC @ 50 هرتز |
| قوة عازلة | 1000MΩ @ 600VDC |
| درجة حرارة العمل. | -40 ℃ ~ 80 درجة مئوية |
| الاهتزاز الميكانيكي | MIL-STD-810E |
| حاضِر | إشارة (2A) ، 10A / دائرة |
| الأعلى.السرعة الدورانية | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 سلك |
| مواد الاتصال | المعادن الثمينة: سبائك الذهب |
| مقاومة التواصل | <20 مΩ (AWG16 # ، 300 مم) |
| مواصفات سلك الرصاص. | UL تفلون @ Awg22 ، Awg16 |
| طول سلك الرصاص | 300 ملم |
| الصف IP | IP51 |
| رطوبة العمل | 10٪ ~ 85٪ ر |
| شهادة CE | نعم |
| مادة | متوافق مع RoHS |
F - 100M Ethernet (10 ، 100 BaseT Ethernet) - RJ45 (4 دوائر)
E - 1000M Ethernet (1000 BaseT Ethernet) - RJ45 (9 دوائر)
P - Profibus (Profibus - 4-Pin D-Sub) (4 دوائر)
C - Canbus (Canbus - 4-Pin D-Sub) (4 دوائر)
D - شبكة الجهاز - تغيير ميكرو 5 دبوس (5 دوائر)
T - شبكة التحكم - 75 BNC (4 دوائر)
V - VGA (9 دوائر)
H - HDMI (19 دائرة)
U - USB 2.0 (5 دوائر)
Q - إشارة محورية (Coax - 75 BNC) (دارتان)
R - RS485 (3 دوائر)
R1 - RS422 (5 دوائر)
R2 - RS232 (10 دوائر)
ب - إشارة تشفير محرك سيرفو (8 دوائر)
E1 - إيثرنت صناعي (9 دوائر)
مزايا:
