مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
BH2599
اتصل بنا

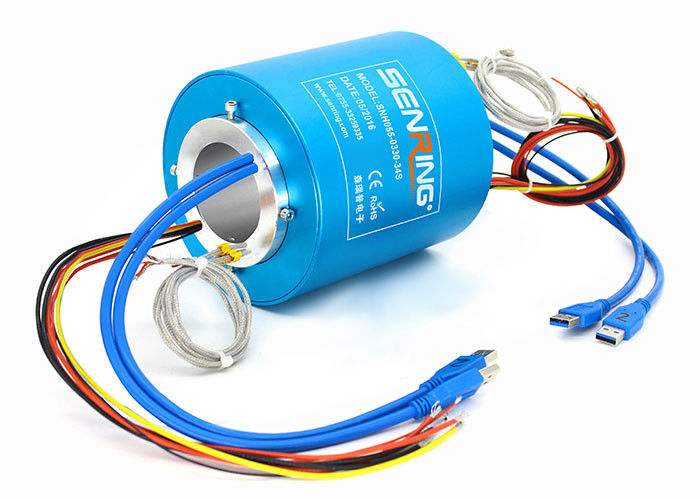

الصناعية Profibus إشارة الانزلاق الدائري حجم ثقب 25.4mm OD 99mm ماكس 96 الدوائر
وصف حلقة زلة الإشارة BH2599
حلقة انزلاق الحافلة ذات النطاق العريض من سلسلة BH2599 هي نموذج حلقة انزلاقية مخصصة من SenRing ، مع فتحة حلقة انزلاقية تبلغ 25.4 مم وقطرها الخارجي 99 مم.يعتمد على الحلقة الانزلاقية القياسية SNH025 ، مع إضافة مجموعات مختلفة من البيانات والإشارات.بمعنى آخر ، لا يمكن للحلقة المنزلقة BH2599 توصيل الكهرباء فقط (لأحجام تيار مختلفة مثل 2A ، 5A ، 10A ، 20A ، 30A) ، ولكن أيضًا يمكنها نقل العديد من البيانات ، والفيديو ، والصوت ، وإشارات التحكم ، وما إلى ذلك. ينقل بدقة إشارات مختلفة مثل 100M / 1000M Ethernet و HDMI و HD-SDI وإشارات عالية الوضوح و RS-232 و RS-485 و RS-422 وإشارات ناقل Profibus وما إلى ذلك.
ميزات BH2599 حلقة زلة الإشارة
1. حجم الثقب 25.4 مم ، OD 99 مم ، كحد أقصى.96 دائرة
2. نقل البيانات عالية السرعة بدقة
3. بث ثابت لجميع أنواع الإشارات ، مثل RS-232 ، RS-485 ، RS-422 ، VGA ، إلخ ؛
4. إرسال جميع أنواع الإشارات بثبات ، مثل Profibus و LonWorks و CanBus و DeviceNet و ControlNet وما إلى ذلك ؛
5. إرسال إشارات مختلطة ، مثل USB ، HDMI ، 1000M إيثرنت ، الألياف البصرية ، VGA ، DVI ، الترددات اللاسلكية المحورية (التردد العالي) ، إلخ.
6. بثبات نقل بيانات إيثرنت (10M / 100M / 1000M BaseT) ؛
| دوائر لا. | 2 ~ 96 دائرة (حسب الموديل) |
| القوة الكهربائية | 0 ~ 690 فولت تيار مستمر / تيار متردد |
| مواد الإسكان | سبيكة AL |
| الحياة العملية | > 80 مليون للمرجع (حسب ظروف العمل) |
| ضوضاء كهربائية | <10 مΩ |
| قوة عازلة | 800VDC @ 50 هرتز |
| قوة عازلة | 1000MΩ @ 600VDC |
| درجة حرارة العمل. | -40 ℃ ~ 80 درجة مئوية |
| الاهتزاز الميكانيكي | MIL-STD-810E |
| حاضِر | إشارة (2A) ، 10A / دائرة |
| الأعلى.السرعة الدورانية | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 سلك |
| مواد الاتصال | المعادن الثمينة: سبائك الذهب |
| مقاومة التواصل | <20 مΩ (AWG17 # ، 300 مم) |
| مواصفات سلك الرصاص. | UL تفلون @ Awg22 ، Awg16 |
| طول سلك الرصاص | 300 ملم |
| الصف IP | IP51 |
| رطوبة العمل | 10٪ ~ 85٪ ر |
| شهادة CE | نعم |
| مادة | متوافق مع RoHS |
F - 100M Ethernet (10 ، 100 BaseT Ethernet) - RJ45 (4 دوائر)
E - 1000M Ethernet (1000 BaseT Ethernet) - RJ45 (9 دوائر)
P - Profibus (Profibus - 4-Pin D-Sub) (4 دوائر)
C - Canbus (Canbus - 4-Pin D-Sub) (4 دوائر)
D - شبكة الجهاز - تغيير ميكرو 5 دبوس (5 دوائر)
T - شبكة التحكم - 75 BNC (4 دوائر)
V - VGA (9 دوائر)
U - USB 2.0 (5 دوائر)
R - RS485 (3 دوائر)
R1 - RS422 (5 دوائر)
R2 - RS232 (10 دوائر)
ب - إشارة تشفير محرك سيرفو (8 دوائر)
E1 - إيثرنت صناعي (9 دوائر)
هل تقدمون حلقات انزلاق مخصصة؟
نعم ، إذا كنت واثقًا من أن حلًا مخصصًا / معدلًا مطلوبًا على الأرجح أو تحتاج إلى مساعدة في اختيارك ، فاتصل بنا للبدء.سيأتي مهندسونا بحل مثالي لاحتياجاتك.
