مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
BM056
اتصل بنا

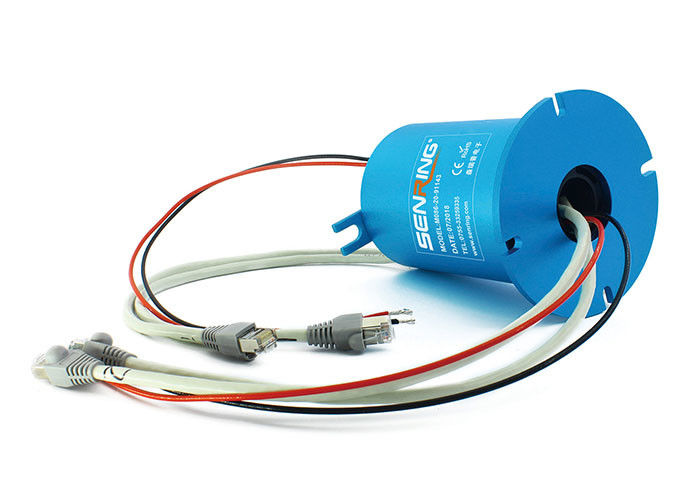

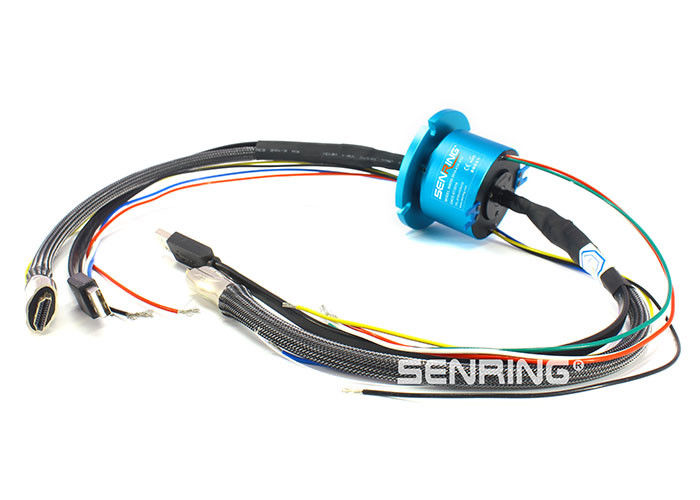

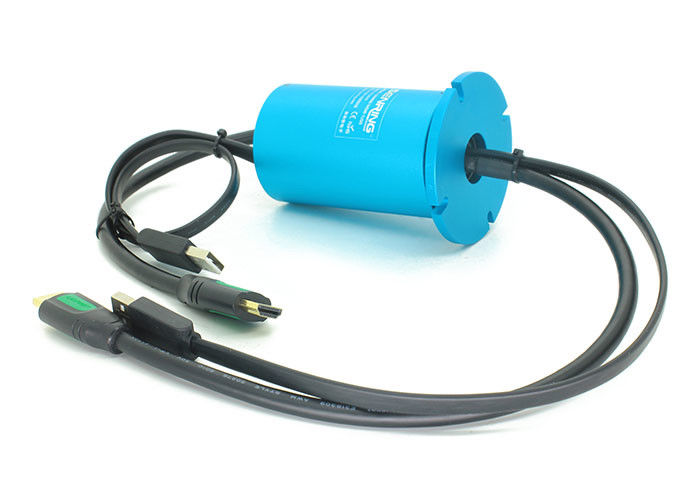

تركيب شفة حلقة زلة إشارة الحافلات الصناعية بدون فتحة OD 56 مم 36 دائرة
وصف BM056 حلقة زلة الإشارة
لا تستطيع حلقة انزلاق الإشارة الكهربائية القوية والضعيفة من سلسلة BM056 فقط نقل تيارات 2A / 5A / 10A / 30A من خلال دوران 360 درجة ولكن أيضًا تنقل بثبات ودقة إشارات مختلفة مثل HDMI و HD-SDI و 100 M / 1000M Ethernet و RS-232 ، RS-485 ، RS-422 ، إشارة حافلة Profibus.يمكن استخدامه في أي جهاز يتطلب دوران 360 درجة ونقل إشارات تحكم مختلفة.الحد الأقصى لعدد الدوائر لـ BM056 هو 36. إذا تجاوز العدد الفعلي للدوائر 36 ، فيمكن استخدام BM099 أو التخصيص.
ميزات BM056حلقة زلة الإشارة
1. بدون ثقب (صلب) ، OD 56mm ، كحد أقصى.36 دائرة
2. نقل البيانات عالية السرعة بدقة
3. بث ثابت لجميع أنواع الإشارات ، مثل RS-232 ، RS-485 ، RS-422 ، VGA ، إلخ ؛
4. إرسال جميع أنواع الإشارات بثبات ، مثل Profibus و LonWorks و CanBus و DeviceNet و ControlNet وما إلى ذلك ؛
5. إرسال إشارات مختلطة ، مثل USB ، HDMI ، 1000M إيثرنت ، الألياف البصرية ، VGA ، DVI ، الترددات اللاسلكية المحورية (التردد العالي) ، إلخ ؛ 6.نقل بيانات إيثرنت بثبات (10M / 100M / 1000M BaseT) ؛
| دوائر لا. | 2 ~ 36 دائرة (حسب الموديل) |
| القوة الكهربائية | 0 ~ 240 فولت تيار مستمر / تيار متردد |
| مواد الإسكان | سبيكة AL |
| الحياة العملية | > 80 مليون للمرجع (حسب ظروف العمل) |
| ضوضاء كهربائية | <10 مΩ |
| قوة عازلة | 800VDC @ 50 هرتز |
| قوة عازلة | 1000MΩ @ 600VDC |
| درجة حرارة العمل. | -40 ℃ ~ 80 درجة مئوية |
| الاهتزاز الميكانيكي | MIL-STD-810E |
| حاضِر | إشارة (2A) ، 10A / دائرة |
| الأعلى.السرعة الدورانية | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 سلك |
| مواد الاتصال | المعادن الثمينة: سبائك الذهب |
| مقاومة التواصل | <20 مΩ (AWG16 # ، 300 مم) |
| مواصفات سلك الرصاص. | UL تفلون @ Awg22 ، Awg16 |
| طول سلك الرصاص | 300 ملم |
| الصف IP | IP51 |
| رطوبة العمل | 10٪ ~ 85٪ ر |
| شهادة CE | نعم |
| مادة | متوافق مع RoHS |
F - 100M Ethernet (10 ، 100 BaseT Ethernet) - RJ45 (4 دوائر)
E - 1000M Ethernet (1000 BaseT Ethernet) - RJ45 (9 دوائر)
P - Profibus (Profibus - 4-Pin D-Sub) (4 دوائر)
C - Canbus (Canbus - 4-Pin D-Sub) (4 دوائر)
D - شبكة الجهاز - تغيير ميكرو 5 دبوس (5 دوائر)
T - شبكة التحكم - 75 BNC (4 دوائر)
V - VGA (9 دوائر)
H - HDMI (19 دائرة)
U - USB 2.0 (5 دوائر)
Q - إشارة محورية (Coax - 75 BNC) (دارتان)
R - RS485 (3 دوائر)
R1 - RS422 (5 دوائر)
R2 - RS232 (10 دوائر)
ب - إشارة تشفير محرك سيرفو (8 دوائر)
E1 - إيثرنت صناعي (9 دوائر)
