مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
BM099
اتصل بنا

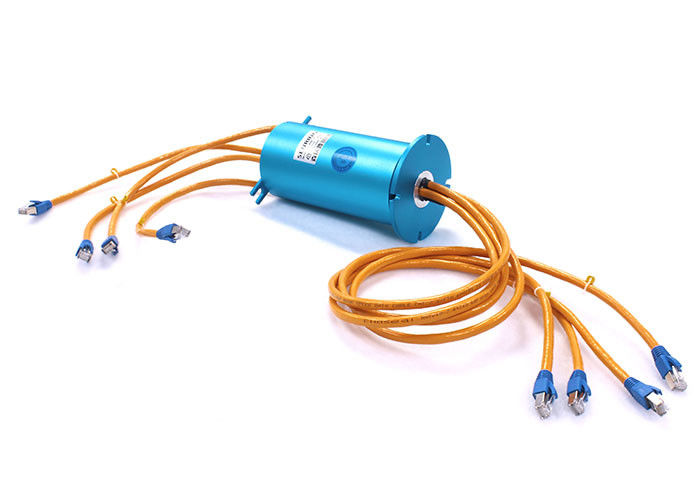

تقوم حلقة الانزلاق بإشارة الحافلات الصناعية المخصصة بنقل البيانات عالية السرعة بدقة
وصف حلقة الانزلاق من سلسلة BM099
تتضمن حلقة الانزلاق لإشارة الحافلات الصناعية من سلسلة Senring SNB جميع أنواع حلقات الانزلاق لإشارات الحافلات الصناعية ، مثل: Canbus ، Profibus ، RS-232 ، USB ، 1000M Ethernet ، RF متحد المحور ، VGA ، وما إلى ذلك ، إنها تلبي احتياجات نقل مختلف إشارات دقيقة في هذه الأثناء من خلال حلقة انزلاق واحدة عندما تدور الأجهزة بزاوية 360 درجة.مزايا السلسلة B: براءة اختراع تصميم مستقلة ، فعالة من حيث التكلفة ، سرعة نقل بيانات عالية وأداء مستقر.تعتمد مواد التلامس على تقنية المعدن الثمين + طلاء الذهب الصلب ، ومقاومة التآكل بقوة ومضادة للأكسدة لضمان حياة عمل طويلة.
ملامح حلقة الانزلاق سلسلة bm099
يبلغ قطر الحلقة الانزلاقية الصلبة غير الموصلة للتجويف الخارجي 99 مم ويبلغ أقصى عدد للدوائر 120 مسارًا.
يمكنه نقل البيانات عالية السرعة بدون أخطاء ، ويمكنه بث إشارات مختلفة مثل RS-232 ، RS-485 ، RS-422 ، VGA ، إلخ. بالإضافة إلى ذلك ، يمكنه أيضًا نقل إشارات ناقل مختلفة بشكل ثابت مثل Profibus و LonWorks ، CanBus ، DeviceNet ، ControlNet ، ويمكن مزج ونقل إشارات مثل USB و HDMI و Gigabit Ethernet والألياف البصرية و VGA و DVI وتردد الراديو المحوري (عالي التردد) وما إلى ذلك.
علاوة على ذلك ، يمكن لحلقة الانزلاق الموصلة هذه أن تنقل بثبات بيانات Ethernet (10M / 100M / 1000M BaseT).
لديها مجموعة واسعة من التطبيقات ، بما في ذلك آلات التعبئة والتغليف ، والروبوتات ، ومعدات التشغيل الآلي ، والأجهزة الطبية ، ومعدات التحكم الصناعية ، ومعدات الإضاءة على المسرح ، وآلات الرسوم المتحركة للألعاب ، وغيرها من المجالات.
الجزء لا.وصف
قائمة رمز نوع الإشارة
F- 100M Ethernet (10 ، 100 BaseT Ethernet) - RJ45 (4 دوائر)
ه- 1000M إيثرنت (1000 BaseT Ethernet) - RJ45 (9 دوائر)
ص- Profibus (Profibus - 4-Pin D-Sub) (4 دوائر)
ج- Canbus (Canbus - 4-Pin D-Sub) (4 دوائر)
د- شبكة الجهاز - تغيير ميكرو 5 دبوس (5 دوائر)
تي- شبكة التحكم - 75 BNC (4 دوائر)
الخامس- VGA (9 دوائر)
ح- منفذ HDMI (19 دائرة)
يو- USB 2.0 (5 دوائر)
س- إشارة محورية (Coax - 75 Ω BNC) (دارتان)
ر- RS485 (3 دوائر)
R1- RS422 (5 دوائر)
R2- RS232 (10 دوائر)
ب- إشارة تشفير محرك سيرفو (8 دوائر)
ه 1- إيثرنت صناعي (9 دوائر)
رسم حلقة الانزلاق من سلسلة bm099
| دوائر لا. | 2 ~ 120 دائرة (حسب الموديل) |
| القوة الكهربائية | 0 ~ 440 VDC / VAC |
| مواد الإسكان | سبيكة AL |
| الحياة العملية | > 80 مليون للمرجع (حسب ظروف العمل) |
| ضوضاء كهربائية | <10 مΩ |
| قوة عازلة | 800VDC @ 50 هرتز |
| قوة عازلة | 1000MΩ @ 600VDC |
| درجة حرارة العمل. | -40 ℃ ~ 80 درجة مئوية |
| الاهتزاز الميكانيكي | MIL-STD-810E |
| حاضِر | إشارة (2A) ، 10A / دائرة |
| الأعلى.السرعة الدورانية | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 سلك |
| مواد الاتصال | المعادن الثمينة: سبائك الذهب |
| مقاومة التواصل | <20 مΩ (AWG16 # ، 300 مم) |
| مواصفات سلك الرصاص. | UL تفلون @ Awg22 ، Awg16 |
| طول سلك الرصاص | 300 ملم |
| الصف IP | IP51 |
| رطوبة العمل | 10٪ ~ 85٪ ر |
| شهادة CE | نعم |
|
مادة |
متوافق مع RoHS |
