مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H0522
اتصل بنا
5 مم حجم الفتحة الصغيرة من خلال ثقب الدقة الانزلاق الدائري 2-12 دائرة إشارة لكل الأسلاك 2A

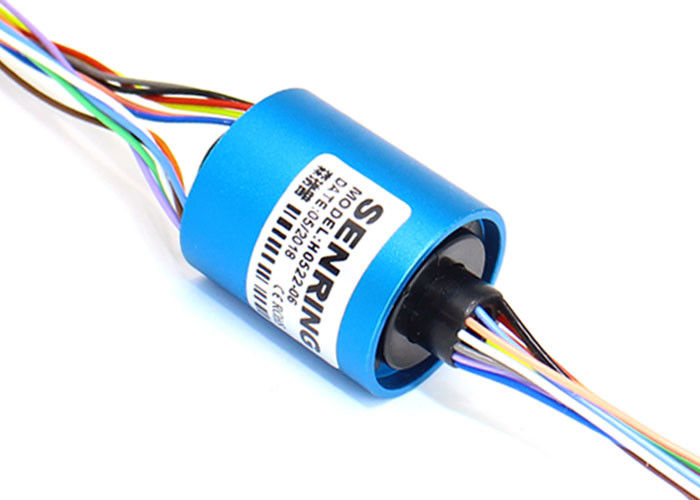

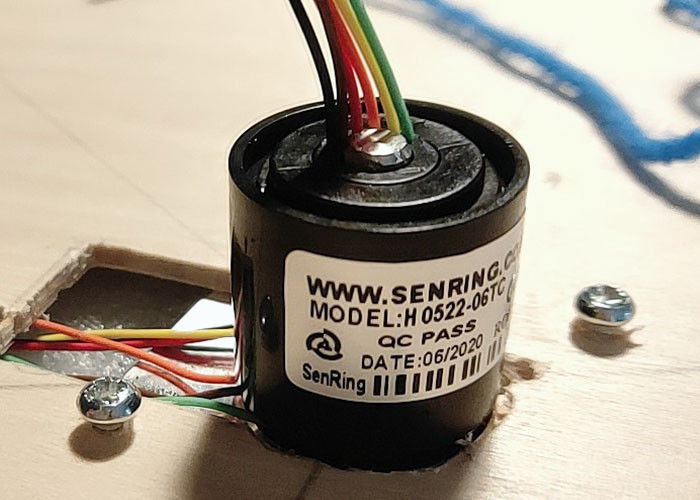

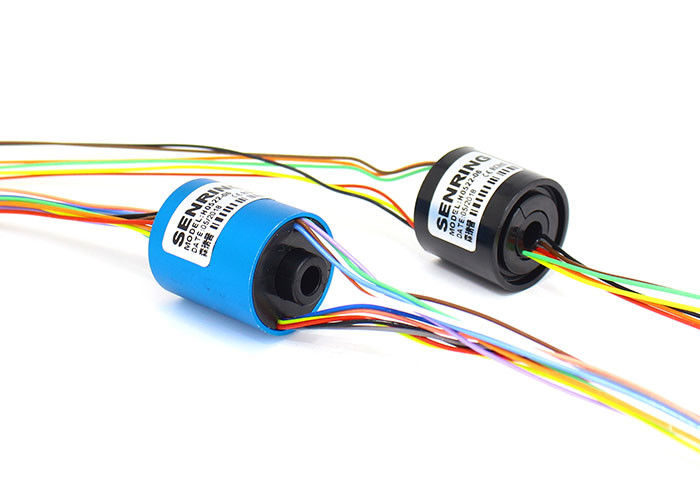

وصف H0522من خلال ثقب حلقة الانزلاق
سلسلة SenRing H0522 عبارة عن حلقة انزلاقية موصلة صغيرة من خلال ثقب بقطر ثقب يبلغ 5 مم (مناسب لأي جهاز دوار بقطر ≤5 مم) وقطر خارجي يبلغ 22 مم.سلسلة H0522 عبارة عن جهاز موصل دقيق بفتحة صغيرة ، تيار صغير ، وهيكل متكامل مصغر يمكنه بث تيار 5A (مضروبًا في 5A) أو إشارات 2A.
ميزات H0522 من خلال حلقة الانزلاق الثقب
1. IP الصف IP51 (يمكن تخصيص IP51 ~ IP68) ؛
2. النموذج القياسي يدعم تيار 2-12 دائرة (5A / 10A / 30A) ؛التيار والقنوات يمكن تخصيصها ؛
3. حجم OD صغير ، أداء مستقر ، عمر طويل.
4. المنتج القياسي ، المخزونات المتاحة ؛
5. دعم إرسال الطاقة بالإشارات.
6. تصميم هيكل متكامل ، سهل التركيب.
طلب:
يمكن استخدامه في العديد من الأجهزة التي تتطلب توصيلًا دوارًا بزاوية 360 درجة أو نقل إشارات تحكم مختلفة ، مثل أضواء المسرح LED ، والإضاءة الخارجية LED القابلة للدوران ، وأنظمة الروبوت الذكية لأمن المنزل ، ومصابيح الحائط LED القابلة للدوران ، والروبوتات الذكية.
| المعلمات الميكانيكية | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 240VAC / VDC | 0 ~ 240VAC / VDC |
| مقاومة التمرد | ≥500MΩ / 500VDC | ≥500MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG28 # تفلون مطلي بالفضة | AWG28 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| نموذج | الدوائر (إشارة أو 0-2A) | الطول L (مم) |
| H0522-02S | 2 | 20 |
| H0522-03S | 3 | 20 |
| H0522-04S | 4 | 20 |
| H0522-06S | 6 | 20 |
| H0522-08S | 8 | 25.5 |
| H0522-10S | 10 | 25.5 |
| H0522-12S | 12 | 25.5 |
H0522 جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
إذا كنت ترغب في تخصيص نموذج حلقة الانزلاق الخاصة ، فأنت بحاجة إلى تقديم التفاصيل على النحو التالي:
أ.سرعة التشغيل (RPM)
ب.نوع التثبيت
ج.حجم المخطط التفصيلي
د.القنوات (رقم السلك الفردي بجانب الكبل)
ه.تصنيف الجهد والتيار لحلقات الطاقة وحلقات الإشارة
F.نوع الإشارة وما يتصل بها
ص.arameters (مهم جدا)
ز.درجة حرارة التشغيل
ح.IP (متطلبات الختم)
