مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H0835
اتصل بنا

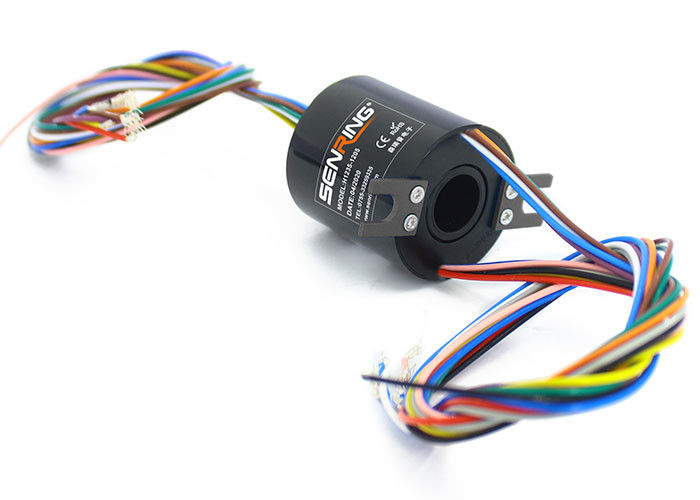

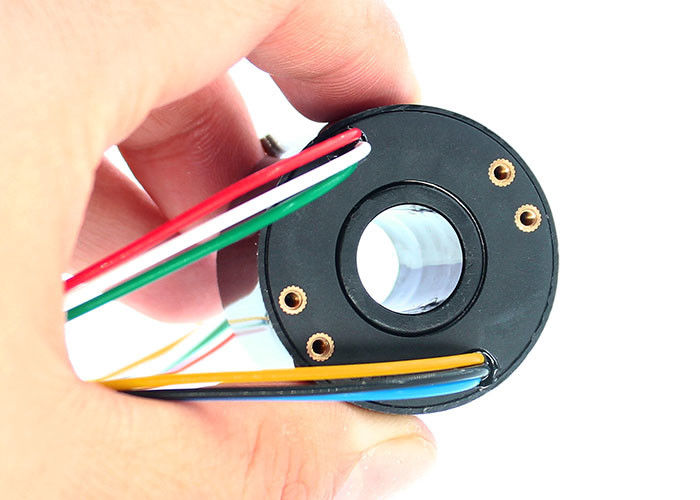

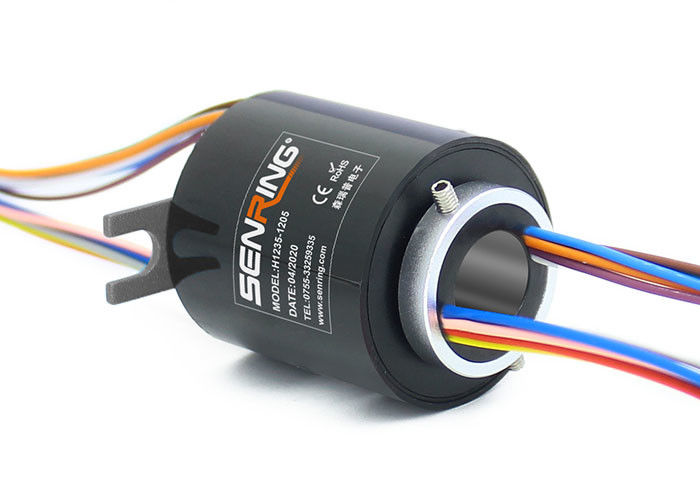

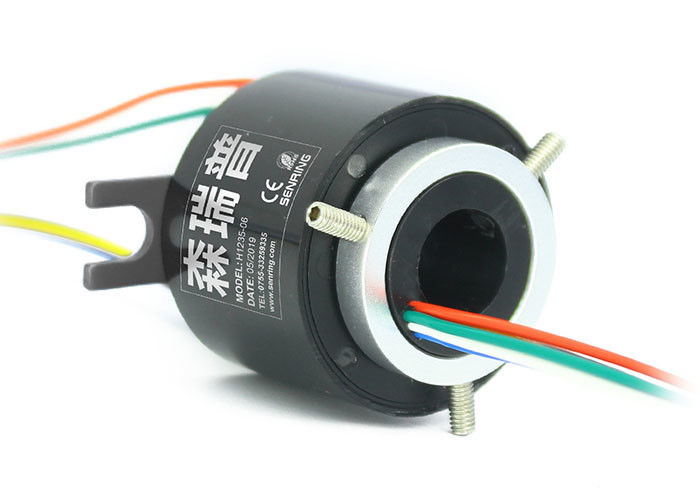

دقة Ingergal صغيرة الحجم OD من خلال تصميم الهيكل المتكامل لحلقة التجويف الانزلاقي
وصف H0835من خلال ثقب حلقة الانزلاق
سلسلة SenRing H0835 (مصغرة) حلقة الانزلاق الموصلة للعمود المجوف بقطر ثقب يبلغ 8 مم (مناسب لأي جهاز دوار بقطر رمح ≤8 مم) وقطر خارجي يبلغ 35 مم.مادة الغلاف الافتراضية هي سبائك الألومنيوم ، وهي عبارة عن حلقة انزلاقية موصلة بدقة مع هيكل متكامل.يمكن للحلقة الانزلاقية من سلسلة H0835 أن تنقل بثبات تيار 5A (اختياري لـ 10 أمبير لكل قناة) ويمكن استخدامها في أي جهاز يتطلب توصيلًا أو نقل إشارة بزاوية 360 درجة.إنه متوفر بمواصفات مختلفة ، بما في ذلك 2-wire 30A ، و 3-wire 20A ، و 6-wire 10A ، و 12-wire 5A ، و 6-wire 5A ، إلخ. إذا كنت بحاجة إلى تخصيص عدد الأسلاك ، أو الحجم الحالي ، أو غير ذلك المعلمات ، يرجى استشارة الموظفين التقنيين SenRing.
ميزات H0835 من خلال حلقة الانزلاق ثقب
1. IP الصف IP51 (يمكن تخصيص IP51 ~ IP68) ؛
2. النموذج القياسي يدعم تيار 2-12 دائرة (5A / 10A / 30A) ؛التيار والقنوات يمكن تخصيصها ؛
3. حجم OD صغير ، أداء مستقر ، عمر طويل.
4. المنتج القياسي ، المخزونات المتاحة ؛
5. دعم إرسال الطاقة بالإشارات.
6. تصميم هيكل متكامل ، سهل التركيب.
| المعلمات الميكانيكية | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 240VAC / VDC |
| مقاومة التمرد | ≥500MΩ / 500VDC | ≥500MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG22 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| نموذج | الدوائر (إشارة أو 0-5A) | الطول L (مم) |
| H0835-0205 | 2 | 25 |
| H0835-0305 | 3 | 25 |
| H0835-0405 | 4 | 25 |
| H0835-0605 | 6 | 25 |
| H0835-0805 | 8 | 36.4 |
| H0835-1005 | 10 | 36.4 |
| H0835-1205 | 12 | 36.4 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N لـ 5A للحصول على N * 5A ، مثل دائرتين من 5A بالتوازي لاستخدام 4A.
H0835 جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
