مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H1235
اتصل بنا
1000RPM Mini Hole Ingergal Precision Slip Ring مخصص لمزيد من الدوائر أو التيار الكبير

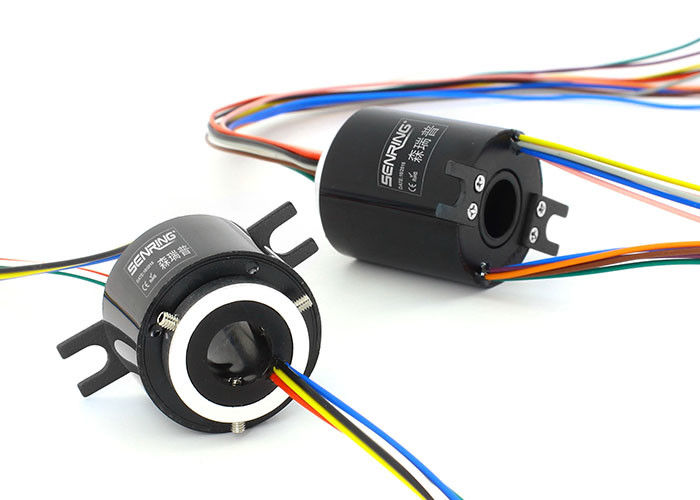

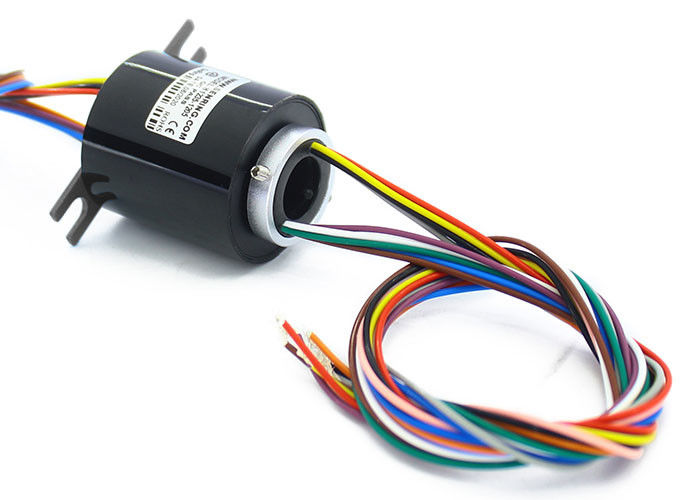

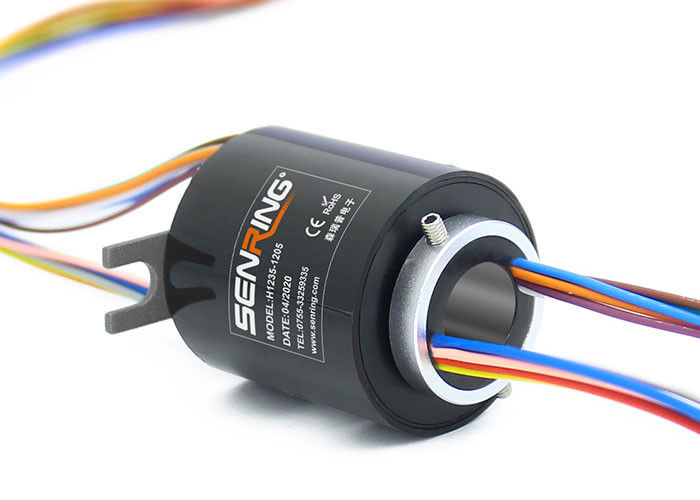

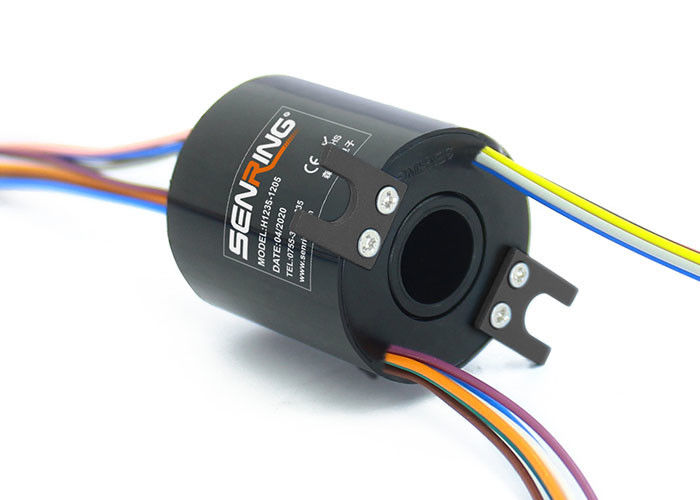

وصف H1235من خلال ثقب حلقة الانزلاق
سلسلة SenRing H1235 عبارة عن حلقة انزلاقية موصلة صغيرة من خلال ثقب بقطر ثقب يبلغ 12 مم (مناسب لأي جهاز دوار بقطر ≤12 مم) وقطر خارجي يبلغ 35 مم.سلسلة H1235 عبارة عن حلقة انزلاقية موصلة بدقة ذات فتحة صغيرة ، وتيار صغير ، وهيكل متكامل مصغر يمكنه بث تيار 5A (مضروبًا في 5A) أو الإشارات.
طلب:
يمكن استخدامه في كاميرات خطوط الأنابيب (روبوتات فحص خطوط الأنابيب) ، وكاميرات المراقبة تحت الماء ، وكاشفات خطوط الأنابيب ، والمناظير الصناعية ، ومعدات الكشف عن رؤية CCD ، وأنظمة رؤية الماكينات الذكية ، وآلات وضع العلامات ، وآلات التوزيع الذكية ، وآلات لصق فيلم الهاتف المحمول ، وآلات التجميع الآلي ، آلات الختم الأوتوماتيكية ، مصابيح LED الدوارة ، آلات التفكيك ، آلات إدخال المسامير الأوتوماتيكية ، آلات التغليف الأوتوماتيكية لعود الأسنان ، آلات لصق العلب الأوتوماتيكية بالكامل ، معدات المختبرات ، وأدوات الكشف الحيوي.
ميزات H1235 خلال حلقة الانزلاق الثقب
1. التيار القياسي هو 5A (يمكن استخدام الأسلاك الموازية مثل 5A / 10A) ；
2. سرعة الدوران القصوى: 250 دورة في الدقيقة ، 600 دورة في الدقيقة ، 1000 دورة في الدقيقة (اختياري) ؛
3. نموذج قياسي 2-24 دوائر إشارة (كل 5A) أو 2 ~ 4 دوائر كهربائية (كل 10A) ، مخصصة لمزيد من الدوائر أو تيار كبير ؛
4. مواد الاتصال المستخدمة معادن ثمينة ، وضمان الاستقرار وحياة العمل .؛
5. دوران أكثر سلاسة ، عزم دوران أقل ومقاومة ديناميكية أقل ؛
| المعلمات الميكانيكية | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 240VAC / VDC | 0 ~ 240VAC / VDC |
| مقاومة التمرد | ≥500MΩ / 500VDC | ≥500MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG22 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| نموذج | الدوائر (إشارة أو 0-5A) | الطول L (مم) |
| H1235-0205 | 2 | 25 |
| H1235-0305 | 3 | 25 |
| H1235-0405 | 4 | 25 |
| H1235-0605 | 6 | 25 |
| H1235-0805 | 8 | 36.4 |
| H1235-1005 | 10 | 36.4 |
| H1235-1205 | 12 | 36.4 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N لـ 5A للحصول على N * 5A ، مثل دائرتين من 5A بالتوازي لاستخدام 4A.
H1235 جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
