مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H1256
اتصل بنا

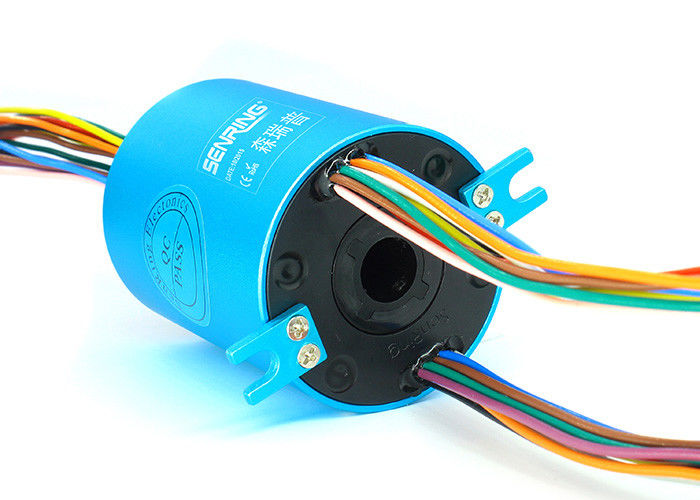

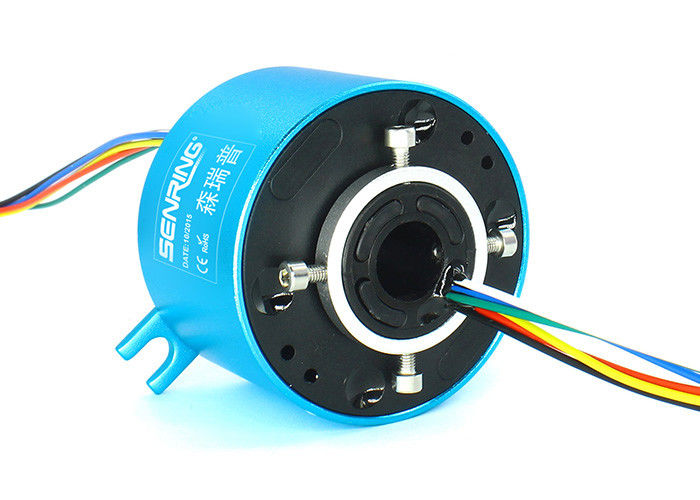

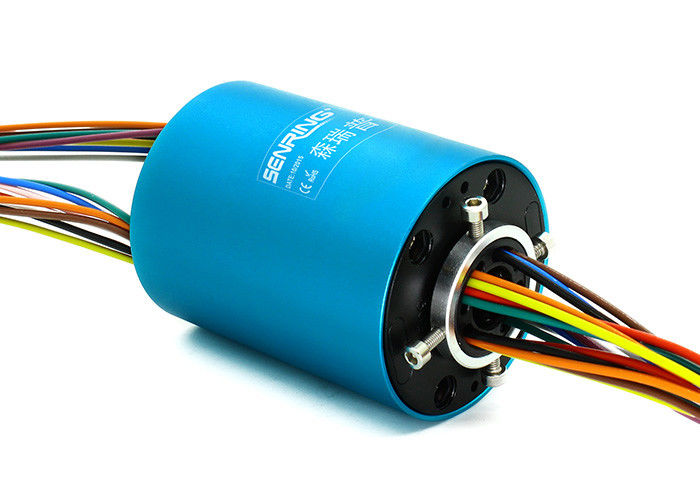

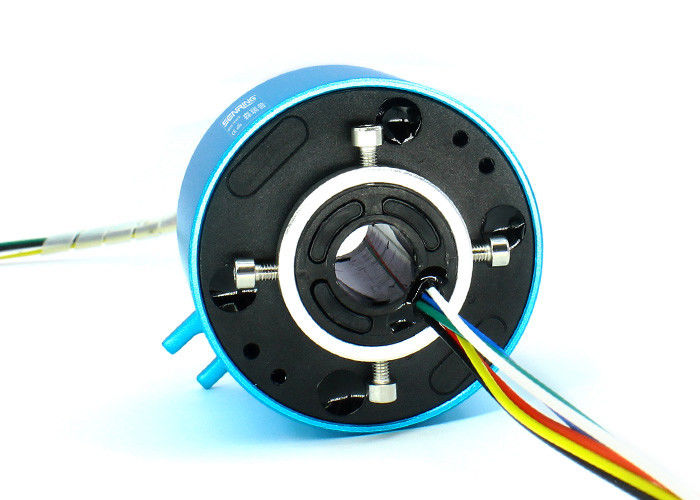

دقة دوران أعلى لعمود مجوف من خلال ثقب حلقة الانزلاق
وصف H1256من خلال حلقة الانزلاق تتحمل
السينرينجيبلغ قطر الحلقة الانزلاقية الموصلة من خلال ثقب السلسلة 12.7 مم (مناسب لأي جهاز دوار بقطر <= 12.7 مم) ، وقطر خارجي 56 مم ، ومادة مبيت يمكن أن تكون من البلاستيك أو سبائك الألومنيوم أو الفولاذ المقاوم للصدأ.إنها حلقة انزلاقية موصلة بدقة مع هيكل متكامل.يمكن للحلقة المنزلقة من سلسلة H1256 أن تنقل بثبات تيار 10A (مضروبًا في 10A) أو إشارة 2A ، ويمكن استخدامها في أنظمة رؤية الماكينات الذكية (مثل معدات الكشف الأوتوماتيكي لوحدة الكاميرا ، ونظام التغليف الأوتوماتيكي لمستحضرات التجميل ، والأنظمة المرئية في تغليف البسكويت الأوتوماتيكي خطوط الإنتاج) ، روبوتات الرؤية الذكية ، خطوط الإنتاج الذكية الأوتوماتيكية بالكامل لـ COB ، آلات أخذ العينات الأوتوماتيكية ، آلات القطع بالليزر ، معدات التسلية للأطفال الصغار ، معدات إنتاج زجاج السيارات ، ورش الإنتاج الأوتوماتيكية للمعالجة المسبقة للوحة الهاتف المحمول ، آلات لحام اللوح الساخن ، الزيت. ..
ميزات H1256 خلال حلقة الانزلاق التجويف
1. IP الصف IP51 (يمكن تخصيص IP51 ~ IP68) ؛
2. يدعم النموذج القياسي طاقة 1-24 دائرة (0 ~ 10A) أو إشارة 1 ~ 48 دائرة (0 ~ 5A) ، يمكن تخصيص التيار والقنوات ؛
3. دقة دوران أعلى ، أداء مستقر ، عمر طويل.
4. يمكن تخصيصها للجمع بين نقل الطاقة / الإشارة
5. دعم إرسال الطاقة بالإشارات.
6. تصميم هيكل متكامل ، سهل التركيب.
| المعلمات الميكانيكية | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة التمرد | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 800VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| نموذج | الدوائر | الطول L (مم) | نموذج | الدوائر | الطول L (مم) | ||
| 10 أ | إشارة أو 0-5A | 10 أ | إشارة أو 0-5A | ||||
| H1256-02S | 0 | 2 | 27 | H1256-1010-08S | 10 | 8 | 71.5 |
| H1256-0210 | 2 | 0 | 27 | H1256-1210-06S | 12 | 6 | 71.5 |
| H1256-03S | 0 | 3 | 30 | H1256-1410-04S | 14 | 4 | 71.5 |
| H1256-0310 | 3 | 0 | 30 | H1256-1610-02S | 16 | 2 | 71.5 |
| H1256-06S | 0 | 6 | 38 | H1256-24S | 0 | 24 | 88.5 |
| H1256-0210-04S | 2 | 4 | 38 | H1256-0410-20S | 4 | 20 | 88.5 |
| H1256-0410-02S | 4 | 2 | 38 | H1256-0610-18S | 6 | 18 | 88.5 |
| H1256-0610 | 6 | 0 | 38 | H1256-1210-12S | 12 | 12 | 88.5 |
| H1256-12S | 0 | 12 | 55 | H1256-1810-06S | 18 | 6 | 88.5 |
| H1256-0210-10S | 2 | 10 | 55 | H1256-2410 | 24 | 0 | 88.5 |
| H1256-0310-09S | 3 | 9 | 55 | H1256-30S | 0 | 30 | 104 |
| H1256-0610-06S | 6 | 6 | 55 | H1256-0210-28S | 2 | 28 | 104 |
| H1256-0810-04S | 8 | 4 | 55 | H1256-0410-24S | 4 | 26 | 104 |
| H1256-1010-02S | 10 | 2 | 55 | H1256-0610-24S | 6 | 24 | 104 |
| H1256-1210 | 12 | 0 | 55 | H1256-36S | 0 | 36 | 122 |
| H1256-18S | 0 | 18 | 71.5 | H1256-0410-32S | 4 | 32 | 122 |
| H1256-0210-16S | 2 | 16 | 71.5 | H1256-0610-30S | 6 | 30 | 122 |
| H1256-0410-14S | 4 | 14 | 71.5 | H1256-42S | 0 | 42 | 140 |
| H1256-0610-12S | 6 | 12 | 71.5 | H1256-0410-38S | 4 | 38 | 140 |
| H1256-0810-10S | 8 | 10 | 71.5 | H1256-48S | 0 | 48 | 156 |
H1256 جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
