مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H1532
اتصل بنا

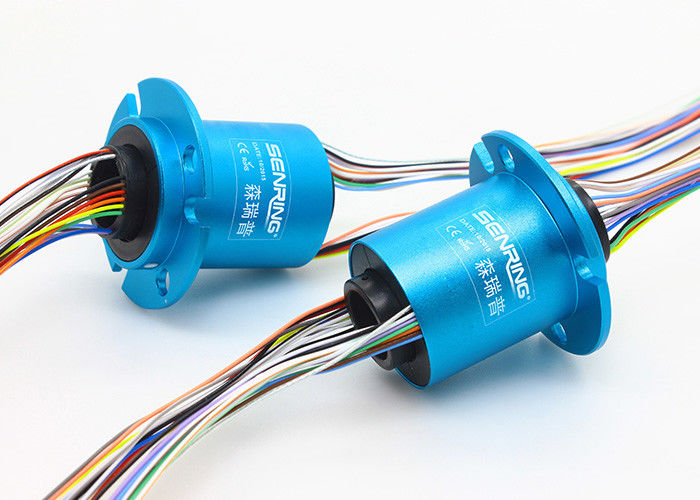

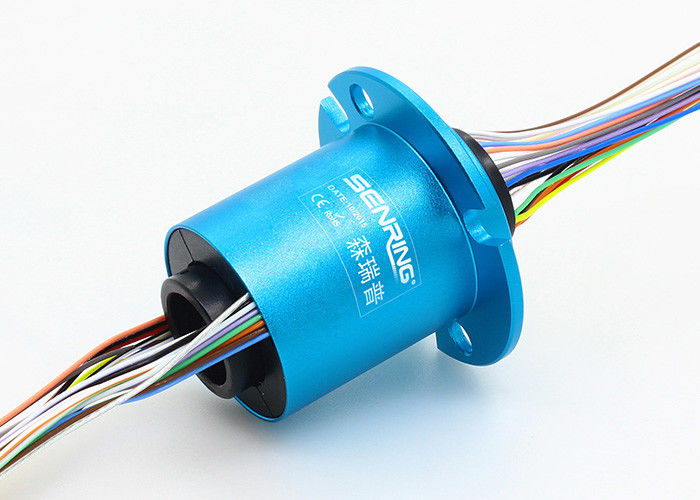

حجم الثقب 15 مللي متر صغير من خلال حلقة الانزلاق الدائري Ingergal
وصف H1532من خلال حلقة الانزلاق تتحمل

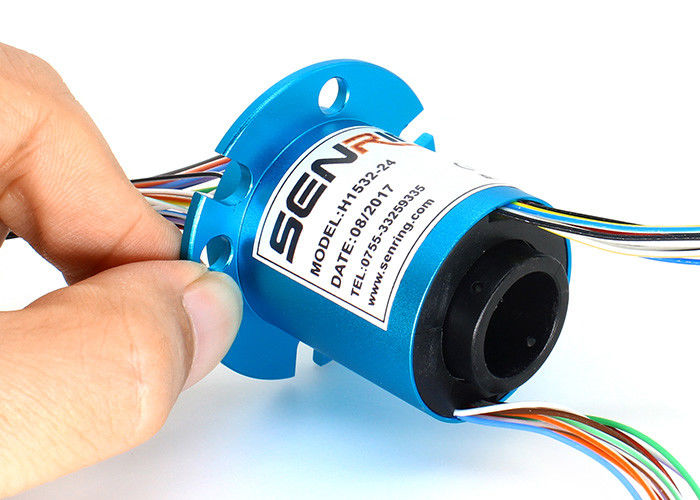

سلسلة SenRing H1532 عبارة عن حلقة انزلاقية موصلة للفتحة الصغيرة من خلال الفتحة بقطر ثقب يبلغ 15 مم (مناسب لأي جهاز دوار بقطر ≤15 مم) وقطر خارجي يبلغ 32.8 مم.سلسلة H1532 عبارة عن حلقة انزلاقية موصلة بدقة مع فتحة صغيرة وهيكل صغير متكامل صغير يمكنه نقل إشارات 2A بثبات.
طلب:
يمكن استخدامه في العديد من الأجهزة التي تتطلب دورانًا بزاوية 360 درجة ونقل إشارات تحكم مختلفة ، مثل المنازل الذكية وألعاب الأطفال الذكية والروبوتات الذكية وآلات تجميع الأتمتة (مثل آلات تجميع الهواتف المحمولة).
ميزات H1532 خلال حلقة الانزلاق التجويف
1. سرعة الدوران القصوى: 250 دورة في الدقيقة ، 600 دورة في الدقيقة ، 1000 دورة في الدقيقة (اختياري) ؛؛
2. يدعم النموذج القياسي إشارة 6-24 دائرة (0 ~ 2A) ؛
3. يمكن تخصيصها للجمع بين نقل الطاقة / الإشارة
4. مواد الاتصال المستخدمة معادن ثمينة ، وضمان الاستقرار وحياة العمل .؛
5. دوران أكثر سلاسة ، عزم دوران أقل ومقاومة ديناميكية أقل ؛
| المعلمات الميكانيكية | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 240VAC / VDC | 0 ~ 240VAC / VDC |
| مقاومة التمرد | ≥500MΩ / 500VDC | ≥500MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG28 # تفلون مطلي بالفضة | AWG28 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| نموذج | الدوائر (إشارة أو 0-2A) | الطول L (مم) |
| H1532-06S | 6 | 41.7 |
| H1532-12S | 12 | 41.7 |
| H1532-18S | 18 | 41.7 |
| H1532-24S | 24 | 41.7 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N لـ 2A للحصول على N * 2A ، مثل دائرتين من 2A بالتوازي لاستخدام 4A.
جدول درجات H1532
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
