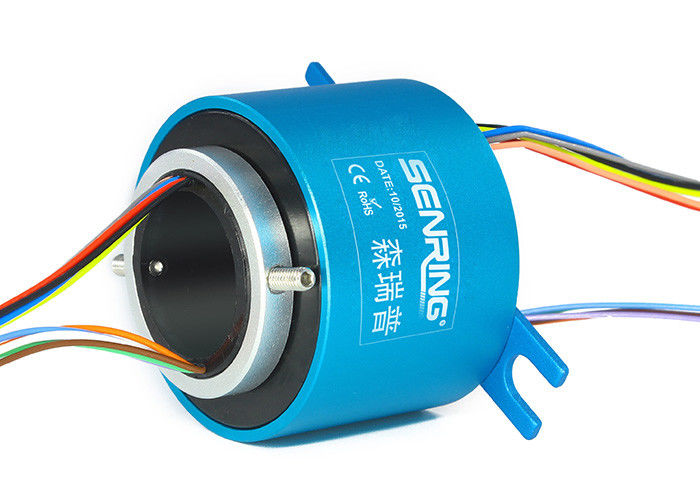

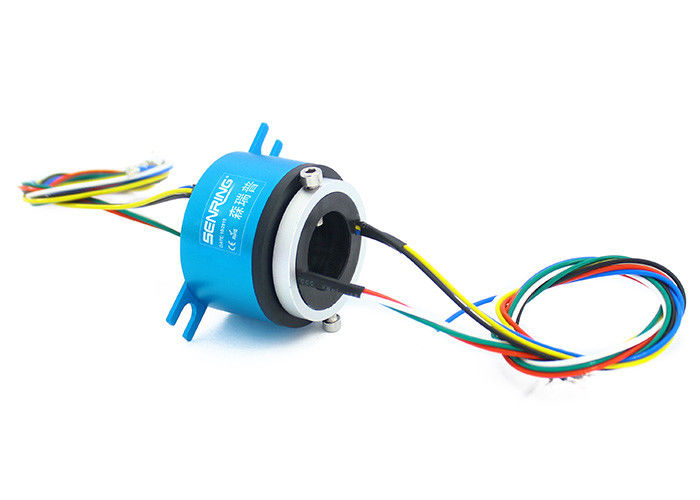

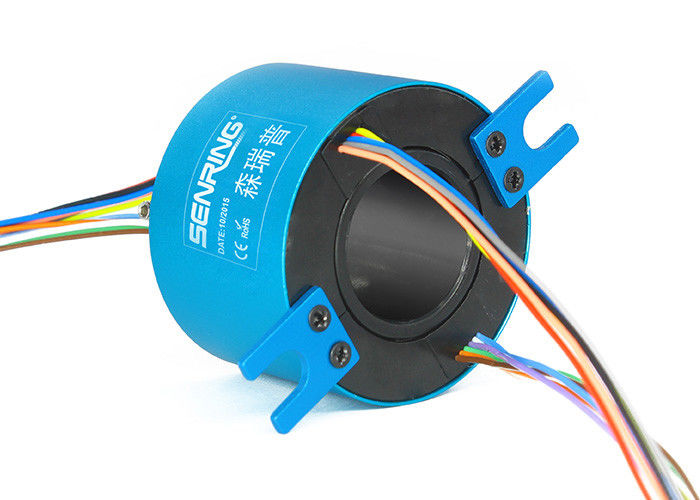

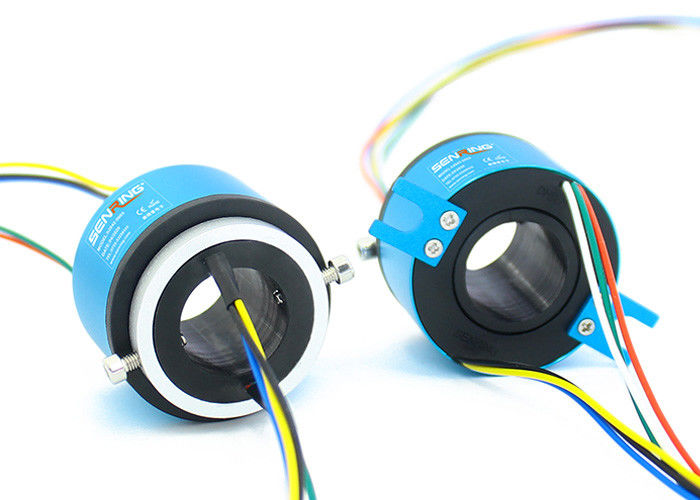

حلقة زلة موصلة دقيقة مع ثقب صغير وهيكل مصغر للتيار الصغير
وصف H2042 خلال Bore Slip Ring
سلسلة SenRing H2042 عبارة عن حلقة انزلاقية موصلة من خلال فتحة صغيرة بقطر ثقب يبلغ 20 مم (مناسبة لأي جهاز دوار بقطر ≤20 مم) وقطر خارجي 42 مم.سلسلة H2042 عبارة عن حلقة انزلاقية موصلة بدقة مع فتحة صغيرة وهيكل صغير متكامل صغير يمكنه نقل إشارات 5A بشكل ثابت.يمكن استخدامه في العديد من الأجهزة التي تتطلب دورانًا بزاوية 360 درجة ونقل إشارات تحكم متنوعة ، مثل آلات الترقق الأوتوماتيكية ، ومعدات اللحام الأوتوماتيكية ، وآلات قطع القوالب الدقيقة ، وآلات إدخال البرشام ، وموزعات سطح المكتب ، وآلات اللف الأوتوماتيكية بالكامل ، وآلات الفرز .
ميزات H2042 خلال حلقة الانزلاق التجويف
1. يدعم النموذج القياسي إشارة 2 ~ 12 دائرة (0 ~ 5A) ، يمكن تخصيص التيار والقنوات ؛
2. سرعة الدوران القصوى: 250 دورة في الدقيقة ، 600 دورة في الدقيقة ، 1000 دورة في الدقيقة (اختياري) ؛
3. مواد الاتصال المستخدمة معادن ثمينة ، وضمان الاستقرار وحياة العمل ؛
4. حجم الفتحة الكبيرة ، التطوير التنظيمي الصغير ، سهولة التركيب.
| المعلمات الميكانيكية | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 240VAC / VDC | 0 ~ 240VAC / VDC |
| مقاومة التمرد | ≥500MΩ / 500VDC | ≥500MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG22 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| نموذج | الدوائر (إشارة أو 0-5A) | الطول L (مم) |
| H2042-02S | 2 | 25.5 |
| H2042-03S | 3 | 25.5 |
| H2042-04S | 4 | 25.5 |
| H2042-06S | 6 | 25.5 |
| H2042-08S | 8 | 37.5 |
| H2042-10S | 10 | 37.5 |
| H2042-12S | 12 | 37.5 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N لـ 5A للحصول على N * 5A ، مثل دائرتين من 5A بالتوازي لاستخدام 10A.
جدول درجات H2042
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
