مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H2056
اتصل بنا
مصغرة من خلال ثقب الانزلاق الدائري اعتماد فرشاة الكتلة المعدنية الثمينة اتصال متعدد النقاط

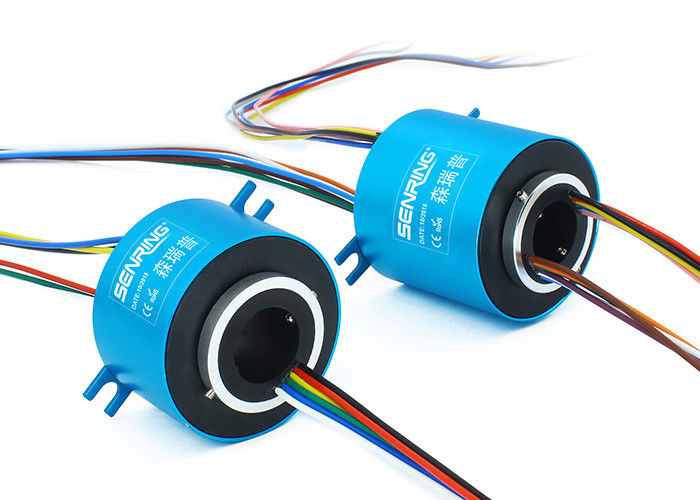

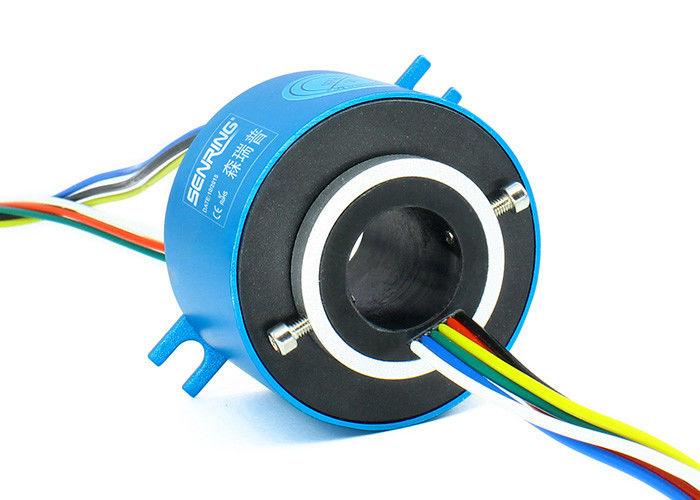

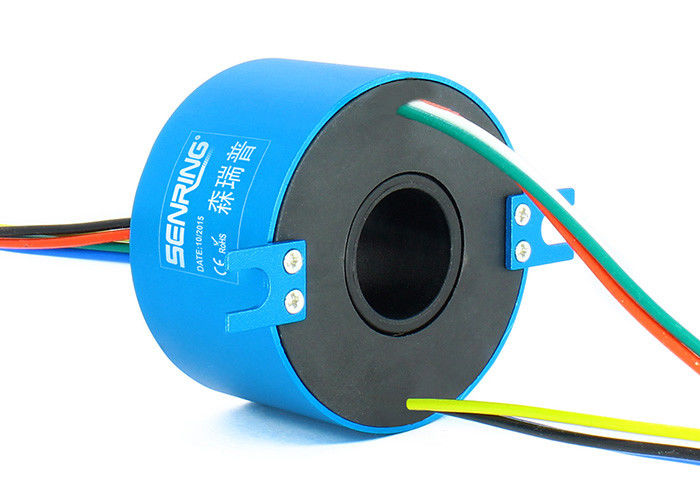

وصف H2056 خلال حلقة الانزلاق للتجويف
سلسلة H2056 عبارة عن حجم ثقب صغير من خلال حلقة انزلاق التجويف ، حجم الفتحة 20 مم (مناسب للعمود 20 مم) ، OD 56 مم.يمكنها نقل 2 ~ 24 دائرة كهربائية @ 10A أو 2 ~ 48 إشارة @ 2A وتطبيقها على أي أجهزة حيث يتطلب نقل الطاقة والإشارات.
ميزات H2056 خلال حلقة الانزلاق التجويف
1. باستخدام فرشاة عنقودية معدنية ثمينة متطورة ، اتصال متعدد النقاط لضمان اتصال موثوق به مع احتكاك منخفض للغاية ؛
2. يمكن أن تنقل بثبات تيار / إشارة 0 ~ 10A (قابلة للتخصيص) ؛
3. تتوفر مواصفات متعددة من 2 ~ 48 قناة.
4. الفتحة 20mm ، والقطر الخارجي 56mm.
5. يدعم النقل المختلط للإشارات والطاقة.
6. إنها مناسبة للأجهزة الدوارة بعمود دوار ≤20mm.
| المعلمات الميكانيكية | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة التمرد | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 800VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| نموذج | الدوائر | الطول L (مم) | نموذج | الدوائر | الطول L (مم) | ||
| 10 أ | إشارة أو 0-5A | 10 أ | إشارة أو 0-5A | ||||
| H2056-02S | 0 | 2 | 34 | H2056-1010-08S | 10 | 8 | 68.5 |
| H2056-0210 | 2 | 0 | 34 | H2056-1210 | 12 | 0 | 68.5 |
| H2056-03S | 0 | 3 | 34 | H2056-1410-04S | 14 | 4 | 68.5 |
| H2056-0310 | 3 | 0 | 34 | H2056-1610-02S | 16 | 2 | 68.5 |
| H2056-06S | 0 | 6 | 34 | H2056-24S | 0 | 24 | 85.5 |
| H2056-0210-04S | 2 | 4 | 34 | H2056-0410-20S | 4 | 20 | 85.5 |
| H2056-0410-02S | 4 | 2 | 34 | H2056-0610-18S | 6 | 18 | 85.5 |
| H2056-0610 | 6 | 0 | 34 | H2056-1210-12S | 12 | 12 | 85.5 |
| H2056-12S | 0 | 12 | 52 | H2056-1810-06S | 18 | 6 | 85.5 |
| H2056-0210-10S | 2 | 10 | 52 | H2056-2410 | 24 | 0 | 85.5 |
| H2056-0310-09S | 3 | 9 | 52 | H2056-30S | 0 | 30 | 101 |
| H2056-0610-06S | 6 | 6 | 52 | H2056-0210-28S | 2 | 28 | 101 |
| H2056-0810-04S | 8 | 4 | 52 | H2056-0410-26S | 4 | 26 | 101 |
| H2056-1010-02S | 10 | 2 | 52 | H2056-0610-24S | 6 | 24 | 101 |
| H2056-1210 | 12 | 0 | 52 | H2056-36S | 0 | 36 | 119 |
| H2056-18S | 0 | 18 | 68.5 | H2056-0410-32S | 4 | 32 | 119 |
| H2056-0210-16S | 2 | 16 | 68.5 | H2056-0610-30S | 6 | 30 | 119 |
| H2056-0410-14S | 4 | 14 | 68.4 | H2056-42S | 0 | 42 | 137 |
| H2056-0610-12S | 6 | 12 | 68.5 | H2056-0410-38S | 4 | 38 | 137 |
| H2056-0810-10S | 8 | 10 | 68.5 | H2056-48S | 0 | 48 | 153 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. يمكن تخصيص 10 دوائر رقم ودوائر الإشارة (5A) لا. على أساس المنتجات القياسية ، الثابتة والمتنقلة التحقيق Senring للحصول على التفاصيل.
جدول درجات H2056
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
