مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H2056f
اتصل بنا
يمكن تخصيص حجم الفتحة الصغيرة من خلال فتحة الانزلاق الدائري الحالية والقنوات

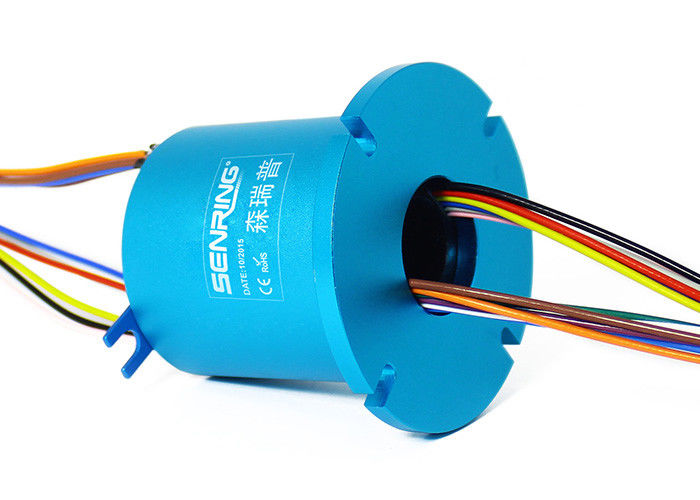

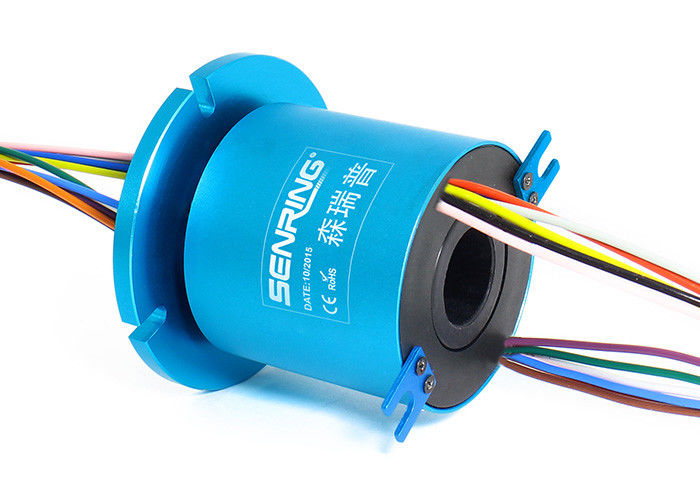

وصف H2056f خلال حلقة الانزلاق للتجويف
سلسلة H2056F عبارة عن حلقة موصلة مجوفة مصغرة بفتحة مركزية 20 مم (مناسبة لأي جهاز دوار بقطر ثقب ≤20 مم) وقطر خارجي 56 مم.يمكن أن ينقل بثبات من 2 إلى 8 قنوات من 0 ~ 2A الحالي أو الإشارة ويمكن استخدامه في أي جهاز يتطلب دوران 360 درجة وتوصيل أو إرسال إشارات مختلفة.
ميزات H2056f خلال حلقة الانزلاق
1. تكنولوجيا الفرشاة المتلامسة متعددة النقاط المتقدمة تضمن اتصال موثوق به مع احتكاك منخفض.
2. يدعم النموذج القياسي 2 ~ 24 دائرة كهربائية @ 10A أو 2 ~ 48 دائرة إشارة @ 2A ، التيار والقنوات يمكن تخصيصها ؛
3. يمكن تخصيصها للجمع بين نقل الطاقة / الإشارة
4. دعم إرسال الطاقة بالإشارات.
5. تصميم هيكل متكامل ، سهل التركيب.
| المعلمات الميكانيكية | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة التمرد | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 800VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| نموذج | الدوائر | الطول L (مم) | نموذج | الدوائر | الطول L (مم) | ||
| 10 أ | إشارة أو 0-5A | 10 أ | إشارة أو 0-5A | ||||
| H2056F-02S | 0 | 2 | 34 | H2056F-1010-08S | 10 | 8 | 68.5 |
| H2056F-0210 | 2 | 0 | 34 | H2056F-1210 | 12 | 0 | 68.5 |
| H2056F-03S | 0 | 3 | 34 | H2056F-1410-04S | 14 | 4 | 68.5 |
| H2056F-0310 | 3 | 0 | 34 | H2056F-1610-02S | 16 | 2 | 68.5 |
| H2056F-06S | 0 | 6 | 34 | H2056F-24S | 0 | 24 | 85.5 |
| H2056F-0210-04S | 2 | 4 | 34 | H2056F-0410-20S | 4 | 20 | 85.5 |
| H2056F-0410-02S | 4 | 2 | 34 | H2056F-0610-18S | 6 | 18 | 85.5 |
| H2056F-0610 | 6 | 0 | 34 | H2056F-1210-12S | 12 | 12 | 85.5 |
| H2056F-12S | 0 | 12 | 52 | H2056F-1810-06S | 18 | 6 | 85.5 |
| H2056F-0210-10S | 2 | 10 | 52 | H2056F-2410 | 24 | 0 | 85.5 |
| H2056F-0310-09S | 3 | 9 | 52 | H2056F-30S | 0 | 30 | 101 |
| H2056F-0610-06S | 6 | 6 | 52 | H2056F-0210-28S | 2 | 28 | 101 |
| H2056F-0810-04S | 8 | 4 | 52 | H2056F-0410-26S | 4 | 26 | 101 |
| H2056F-1010-02S | 10 | 2 | 52 | H2056F-0610-24S | 6 | 24 | 101 |
| H2056F-1210 | 12 | 0 | 52 | H2056F-36S | 0 | 36 | 119 |
| H2056F-18S | 0 | 18 | 68.5 | H2056F-0410-32S | 4 | 32 | 119 |
| H2056F-0210-16S | 2 | 16 | 68.5 | H2056F-0610-30S | 6 | 30 | 119 |
| H2056F-0410-14S | 4 | 14 | 68.4 | H2056F-42S | 0 | 42 | 137 |
| H2056F-0610-12S | 6 | 12 | 68.5 | H2056F-0410-38S | 4 | 38 | 137 |
| H2056F-0810-10S | 8 | 10 | 68.5 | H2056F-48S | 0 | 48 | 153 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. يمكن تخصيص 10 دوائر رقم ودوائر الإشارة (5A) لا. على أساس المنتجات القياسية ، الثابتة والمتنقلة التحقيق Senring للحصول على التفاصيل.
H2056f جدول الصف
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1000 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
