مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
H2586
اتصل بنا
من خلال Bore Slip Ring 25.4mm 2 Rings 10A Fiber Optic Rotary Joint Sliprings
وصف H2586من خلال حلقة الانزلاق تتحمل

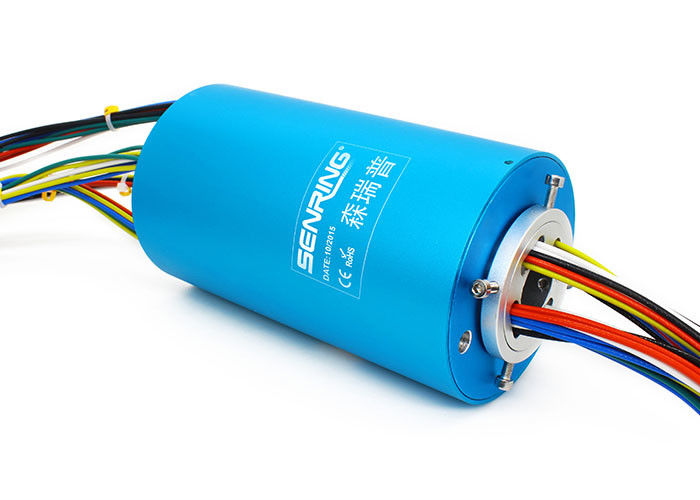

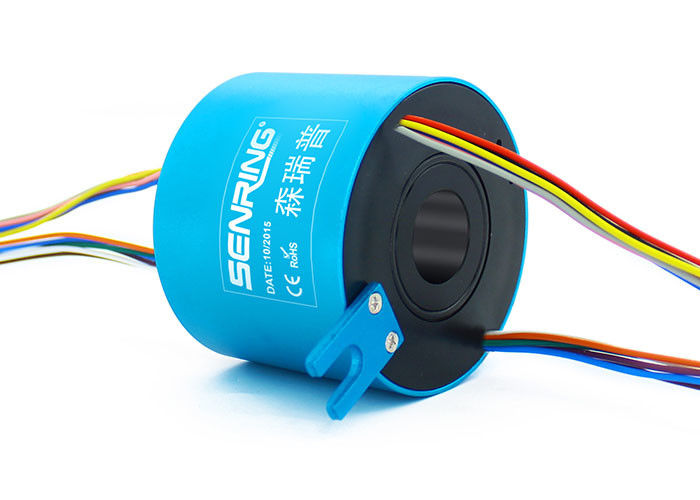

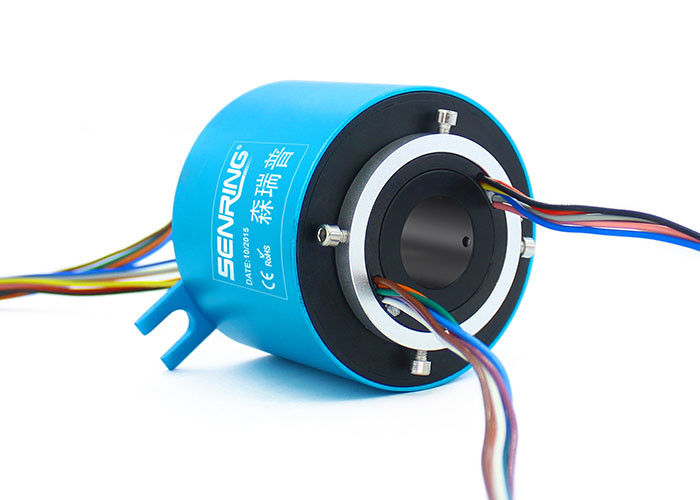

تتميز الحلقة الانزلاقية الموصلة من سلسلة Senoirup H2586 بفتحة مركزية تبلغ 25.4 مم (مناسبة لأي جهاز دوار بقطر ثقب ≤25.4 مم) ، وقطر خارجي يبلغ 86 مم ، ويمكن أن تكون مادة الغلاف الخارجي من البلاستيك أو سبائك الألومنيوم أو الفولاذ المقاوم للصدأ.إنها حلقة انزلاقية موصلة بدقة مع هيكل متكامل.يمكن للحلقة الانزلاقية من سلسلة H2586 أن تنقل بثبات تيار 10A (مضروبًا في * 10A) أو إشارة 2A ،
طلب:

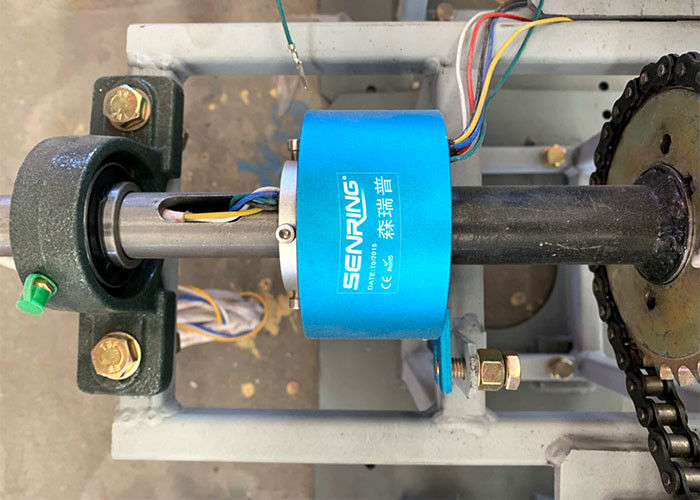

محطات الطقس الأوتوماتيكية الصغيرة ، مقاييس شدة الريح اللاسلكية (مسجلات سرعة الرياح واتجاه الرياح) ، الرافعات ، مصانع لف عمود البطارية ، آلات تعبئة الفراغ الأوتوماتيكية بالكامل ، آلات التعبئة الأوتوماتيكية الصغيرة ، معدات التسلية للطائرات ذات التحكم الآلي ، النحل الصغير الأوتوماتيكي وغيرها من مرافق التسلية ، معدات الأتمتة مثل آلات النسيج ، وأنظمة تخزين المواد الخام والنقل ، وآلات لف الأظافر الأوتوماتيكية بالكامل ، وآلات اللف الأوتوماتيكية بالكامل ، وأنظمة رؤية الروبوت ، وأنظمة الخدمات اللوجستية الذكية وغيرها من المعدات الميكانيكية التي تتطلب التوصيل عبر الفتحة أو نقل الإشارات في جهاز دوار.
ميزات H2586 خلال حلقة الانزلاق التجويف
1. تدعم السلسلة كل إشارة قناة (2A) والتيار (10A ، اختياري 20A / قناة) ؛
2. يمكن أن تصل السرعة القصوى إلى 1000 دورة في الدقيقة (مستوى متطور) ؛
3. يدعم النموذج القياسي 1-72 قناة من تيار 10A / إشارة لكل قناة (انظر جدول التحديد للحصول على التفاصيل) ، ويمكن تخصيص المزيد من القنوات ؛
4. يمكنها مزج نقل إشارات الفيديو ، البيانات ، التناظرية وإشارات أخرى.
5. المنتج موحد وله مخزون.
6. يعتمد تصميم هيكل متكامل ، سهل التركيب.
| المعلمات الميكانيكية | |
| الحياة العملية | الرجوع إلى جدول الصف حلقة الانزلاق |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبيكة AL |
| عزم الدوران | 0.05N.m + 0.02Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 690VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة التمرد | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| مواصفات سلك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 300 مم (يمكن تخصيصها) | |
| قوة عازلة | 800VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| نموذج | الدوائر | الطول L (مم) | نموذج | الدوائر | الطول L (مم) | ||
| 10 أ | إشارة أو 0-5A | 10 أ | إشارة أو 0-5A | ||||
| H2586-02S | 0 | 2 | 32 | H2586-1210-12S | 12 | 12 | 120 |
| H2586-0210 | 2 | 0 | 32 | H2586-1810-06S | 18 | 6 | 120 |
| H2586-03S | 0 | 3 | 36 | H2586-2410 | 24 | 0 | 120 |
| H2586-0310 | 3 | 0 | 36 | H2586-30S | 0 | 30 | 144 |
| H2586-06S | 0 | 6 | 48 | H2586-0610-24S | 6 | 24 | 144 |
| H2586-0210-04S | 2 | 4 | 48 | H2586-1210-18S | 12 | 18 | 144 |
| H2586-0410-02S | 4 | 2 | 48 | H2586-1810-12S | 18 | 12 | 144 |
| H2586-0610 | 6 | 0 | 48 | H2586-2410-06S | 24 | 6 | 144 |
| H2586-12S | 0 | 12 | 72 | H2586-3010 | 30 | 0 | 144 |
| H2586-0210-10S | 2 | 10 | 72 | H2586-36S | 0 | 36 | 168 |
| H2586-0310-09S | 3 | 9 | 72 | H2586-0610-30S | 6 | 30 | 168 |
| H2586-0610-06S | 6 | 6 | 72 | H2586-1210-24S | 12 | 24 | 168 |
| H2586-0810-04S | 8 | 4 | 72 | H2586-3610 | 36 | 0 | 168 |
| H2586-1010-02S | 10 | 2 | 72 | H2586-42S | 0 | 42 | 192 |
| H2586-1210 | 12 | 0 | 72 | H2586-0610-36S | 6 | 36 | 192 |
| H2586-18S | 0 | 18 | 96 | H2586-1210-30S | 12 | 30 | 192 |
| H2586-0210-16S | 2 | 16 | 96 | H2586-48S | 0 | 48 | 216 |
| H2586-0410-14S | 4 | 14 | 96 | H2586-0610-42S | 6 | 42 | 216 |
| H2586-0610-12S | 6 | 12 | 96 | H2586-1010-38S | 10 | 38 | 216 |
| H2586-0810-10S | 8 | 10 | 96 | H2586-1210-36S | 12 | 36 | 216 |
| H2586-1010-08S | 10 | 8 | 96 | H2586-1810-30S | 18 | 30 | 216 |
| H2586-1210-06S | 12 | 6 | 96 | H2586-2410-24S | 24 | 24 | 216 |
| H2586-1410-04S | 14 | 4 | 96 | H2586-60S | 0 | 60 | 264 |
| H2586-1610-02S | 16 | 2 | 96 | H2586-0610-54S | 6 | 54 | 264 |
| H2586-24S | 0 | 24 | 120 | H2586-1010-50S | 10 | 50 | 264 |
| H2586-0410-20S | 4 | 20 | 120 | H2586-1210-48S | 12 | 48 | 264 |
| H2586-0610-18S | 6 | 18 | 120 | H2586-72S | 0 | 72 | 312 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. يمكن تخصيص 10 دوائر رقم ودوائر الإشارة (5A) لا. على أساس المنتجات القياسية ، الثابتة والمتنقلة التحقيق Senring للحصول على التفاصيل.
جدول درجات H2586
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C (قياسي) | 250 دورة في الدقيقة | 20 مليون ثورة | المعادن الثمينة |
| D (صناعي) | 600 دورة في الدقيقة | 80 مليون ثورة | المعادن الثمينة |
| H (جودة عالية) | 1200 دورة في الدقيقة | 150 مليون ثورة | سبيكة ذهب |
