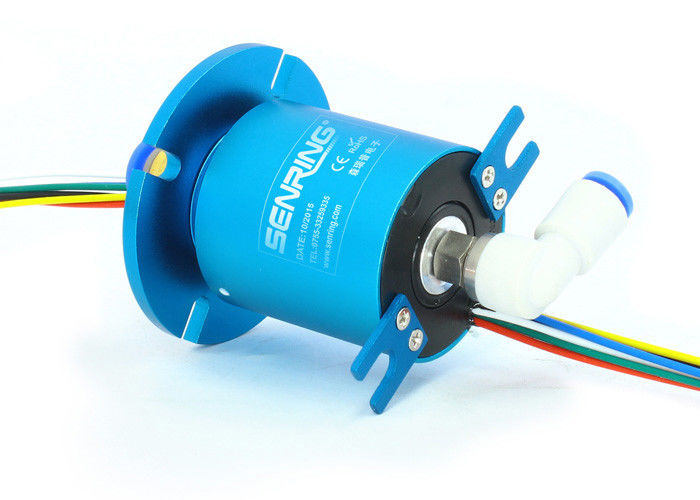

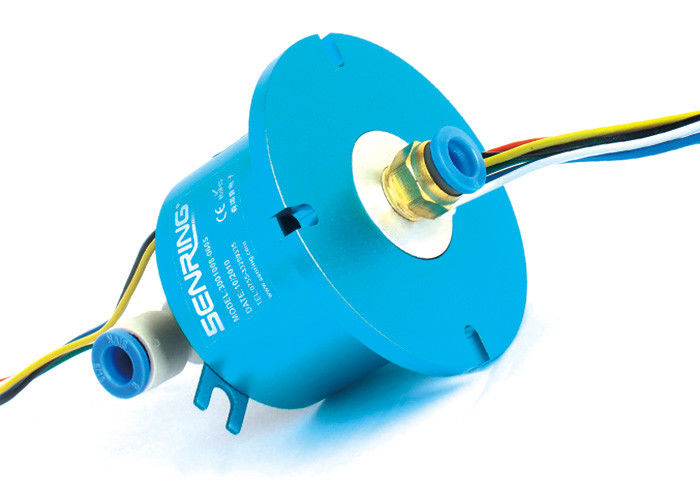

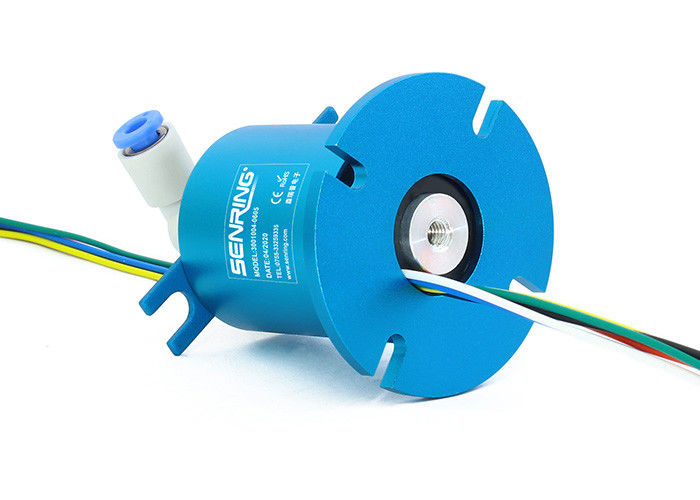

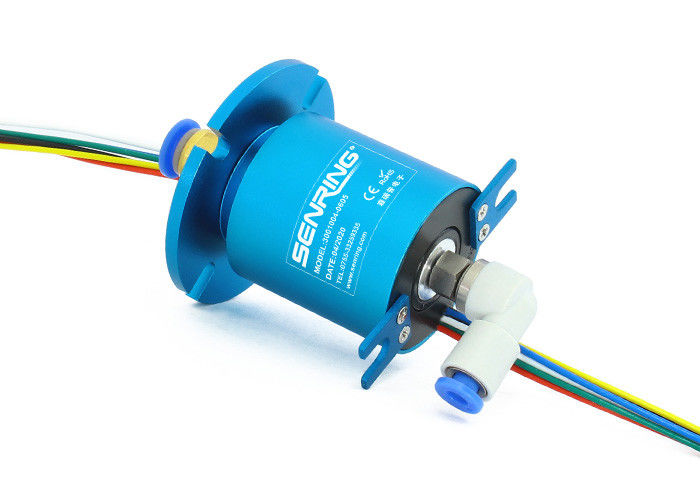

M5 دعم الاتحاد الروتاري الهوائي بممر واحد ينقل طاقة وإشارات مختلطة
وصف 3001004 الاتحاد الروتاري الهوائي
المفصل الدوار الهوائي Senring 3001 عبارة عن مفصل دوار واحد يمكنه الدوران 360 درجة لنقل وسائط الغاز المختلفة مثل الهواء المضغوط والبخار والفراغ.إنه يدعم عدة أنابيب غاز 4 مم ، 6 مم ، 8 مم ، 10 مم ، و 12 مم.تشتمل الوصلة الدوارة الهوائية من سلسلة 3001 أيضًا على سلسلة مفاصل دورانية كهربائية ، والتي لا يمكنها نقل الغاز فحسب ، بل يمكنها أيضًا خلط ونقل تيارات مختلفة تتراوح من 2A إلى 800A.تتميز بمزايا الحجم الصغير والوزن الخفيف وعزم الدوران المنخفض.
تم تصميم الاتحادات الدوارة لاستخدام الهواء والغاز والفراغ وهي مثالية لعدد من تطبيقات الأتمتة والروبوتية. تتميز الاتحادات الدوارة بخفة الوزن ببناء مصنوع بالكامل من سبائك الألومنيوم وممران تدفق مستقلان قادران على نقل أنواع مختلفة من الوسائط في نفس الوقت.تتوفر نماذج الفولاذ المقاوم للصدأ لمنع التآكل للاستخدام مع التطبيقات التي تتطلب نقل المياه أو الوسائط المسببة للتآكل.تتوفر النماذج أيضًا مع غدد ختم وجه اختيارية على شكل O-ring لتركيب الوحدة على واجهة.
مميزات الاتحاد الدوراني الهوائي 3001004
1.هذا هو مفصل دوار هوائي بممر واحد بقطر خارجي 35 مم وخيط M5.
2. إنها تدعم أنابيب بقطر 4 مم و 6 مم ويمكنها خلط خطوط الطاقة وخطوط الإشارة والإيثرنت والحافلات الصناعية وخطوط التحكم والملفات اللولبية وخطوط الاستشعار.
3. يتم تثبيته عبر شفة قياسية ويمكن أيضًا تخصيصها بعمود مجوف.
4. يمكنها نقل الوسائط المختلفة ، بما في ذلك الهواء المضغوط ، الهيدروجين ، النيتروجين ، المخاليط الكيميائية ، البخار ، ماء التبريد ، الماء الساخن ، الزيت الساخن ، البترول ، حامض الكبريتيك ، والمشروبات.
المواصفات الفنية لاتحاد دوار هوائي 3001004
| ممرات (غاز) | 1 فقرة |
| حجم الأنبوب | أنبوب 4 مم ، منفذ M5 |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 10 ملايين للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.التشغيل ضغط |
ضغط إيجابي 10 ميجا باسكال 10 ميجا باسكال ، فراغ: -90 كيلو باسكال | |
| عزم الدوران | <0.2 نانومتر | |
| البيانات الكهربائية | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 200 مم (يمكن تخصيصها) | |
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| قائمة الطراز | ممرات (غاز) | دوائر الطاقة (10 أمبير) | دوائر الإشارة (2A) | الطول L (مم) |
| 3001004-06S | 1 فقرة | 0 | 6 | 36 |
| 3001004-08S | 1 فقرة | 0 | 8 | 36 |
| 3001004-0610 | 1 فقرة | 6 | 0 | 36 |
| 3001004-12 ثانية | 1 فقرة | 0 | 12 | 36 |
