مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
3001008
اتصل بنا
يمكن تخصيص الاتحاد الروتاري الهوائي مع تركيب شفة مع تركيب عمود مجوف

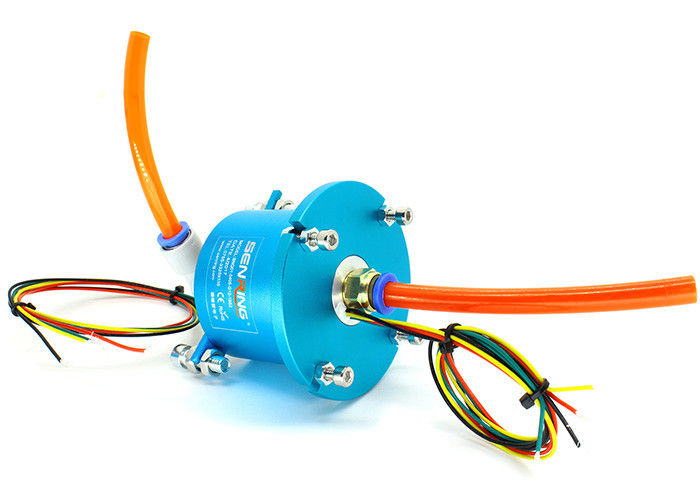

وصف 3001008 الاتحاد الروتاري الهوائي
المفصل الدوار الهوائي Senring 3001 عبارة عن مفصل دوار واحد يمكنه الدوران 360 درجة لنقل وسائط الغاز المختلفة مثل الهواء المضغوط والبخار والفراغ.إنه يدعم عدة أنابيب غاز 4 مم ، 6 مم ، 8 مم ، 10 مم ، و 12 مم.تشتمل الوصلة الدوارة الهوائية من سلسلة 3001 أيضًا على سلسلة مفاصل دورانية كهربائية ، والتي لا يمكنها نقل الغاز فحسب ، بل يمكنها أيضًا خلط ونقل تيارات مختلفة تتراوح من 2A إلى 800A.تتميز وصلة الأنابيب الدوارة من سلسلة 3001008 بمزايا الحجم الصغير والوزن الخفيف وعزم الدوران المنخفض.
مميزات الاتحاد الدوراني الهوائي 3001008
1. هذا هو مفصل دوار ذو ممر واحد مع مدخل واحد ومنفذ واحد لنقل الغاز والكهرباء.
2. لها تركيب G1 / 4 "وتدعم الأنابيب بأقطار 6-10mm.
3. يمكنها مزج خطوط الكهرباء وخطوط الإشارة والحافلات الصناعية وخطوط التحكم وخطوط الاستشعار.
4. يتم تثبيته عبر شفة قياسية ويمكن أيضًا تخصيصها بعمود مجوف.
5. يمكنها نقل الوسائط المختلفة ، بما في ذلك الهواء المضغوط والنيتروجين والخلائط الكيميائية والبخار ومياه التبريد والماء الساخن والزيت الساخن.
المواصفات الفنية لاتحاد دوار هوائي 3001008
| ممرات (غاز) | 1 فقرة |
| حجم الأنبوب | أنبوب 8 مم ، منفذ G1 / 4 " |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 20 مليون للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.التشغيل ضغط |
ضغط إيجابي 10 ميجا باسكال ، فراغ -90 كيلو باسكال | |
| عزم الدوران | 0.2 نيوتن متر | |
| البيانات الكهربائية | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 200 مم (يمكن تخصيصها) | |
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| قائمة الطراز | ممرات (غاز) | دوائر الطاقة (10 أمبير) | دوائر الإشارة (2A) | الطول L (مم) |
| 3001008-02S | 1 فقرة | 0 | 2 | 34 |
| 3001008-0210 | 1 فقرة | 2 | 0 | 34 |
| 3001008-03S | 1 فقرة | 0 | 3 | 34 |
| 3001008-0310 | 1 فقرة | 3 | 0 | 34 |
| 3001008-06 | 1 فقرة | 0 | 6 | 34 |
| 3001008-0210-04S | 1 فقرة | 2 | 4 | 34 |
| 3001008-0410-02S | 1 فقرة | 4 | 2 | 34 |
| 3001008-0610 | 1 فقرة | 6 | 0 | 34 |
| 3001008-12 ثانية | 1 فقرة | 0 | 12 | 52 |
| 3001008-0210-10S | 1 فقرة | 2 | 10 | 52 |
| 3001008-0310-09S | 1 فقرة | 3 | 9 | 52 |
|
3001008-0410-08S
|
1 فقرة | 4 | 8 | 52 |
| 3001008-0610-06S | 1 فقرة | 6 | 6 | 52 |
| 3001008-0810-04S | 1 فقرة | 8 | 4 | 52 |
| 3001008-1010-02S | 1 فقرة | 10 | 2 | 52 |
| 3001008-1210 | 1 فقرة | 12 | 0 | 52 |
رسم
قائمة النموذج القياسي
| قائمة الطراز | ممرات (غاز) | دوائر الطاقة (10 أمبير) | دوائر الإشارة (2A) | الطول L (مم) |
|
3001008-1210-06S
|
1 فقرة | 12 | 6 | 71.5 |
|
3001008-1410-04S
|
1 فقرة | 14 | 4 | 71.5 |
|
3001008-1610-02S
|
1 فقرة | 16 | 2 | 71.5 |
|
3001008-18 ثانية
|
1 فقرة | 0 | 18 | 71.5 |
|
3001008-0210-16S
|
1 فقرة | 2 | 16 | 71.5 |
|
3001008-0410-14S
|
1 فقرة | 4 | 14 | 71.5 |
|
3001008-0610-12S
|
1 فقرة | 6 | 12 | 71.5 |
|
3001008-0810-10S
|
1 فقرة | 8 | 10 | 71.5 |
|
3001008-1010-08S
|
1 فقرة | 10 | 8 | 71.5 |
| 3001008-24 ثانية | 1 فقرة | 0 | 24 | 88.5 |
| 3001008-0410-20S | 1 فقرة | 4 | 20 | 88.5 |
| 3001008-0610-18S | 1 فقرة | 6 | 18 | 88.5 |
| 3001008-1210-12 ثانية | 1 فقرة | 12 | 12 | 88.5 |
| 3001008-1810-06S | 1 فقرة | 18 | 6 | 88.5 |
| 3001008-2410 | 1 فقرة | 24 | 0 | 88.5 |
| 3001008-30 ثانية | 1 فقرة | 0 | 30 | 105 |
| 3001008-0210-28S | 1 فقرة | 2 | 28 | 105 |
| 3001008-0410-26S | 1 فقرة | 4 | 26 | 105 |
| 3001008-0610-24S | 1 فقرة | 6 | 24 | 105 |
|
3001008-1210-18 ثانية
|
1 فقرة | 12 | 18 | 105 |
|
3001008-36 ثانية
|
1 فقرة | 0 | 36 | 122 |
|
3001008-0410-32S
|
1 فقرة | 4 | 32 | 122 |
|
3001008-0610-30S
|
1 فقرة | 6 | 30 | 122 |
|
3001008-42 ثانية
|
1 فقرة | 0 | 42 | 139 |
|
3001008-0410-38S
|
1 فقرة | 4 | 38 | 139 |
|
3001008-48 ثانية
|
1 فقرة | 0 | 48 | 156 |
|
3001008-56 ق
|
1 فقرة | 0 | 56 | 178 |
|
3001008-72 ثانية
|
1 فقرة | 0 | 72 | 223 |
تم تصميم الاتحاد الدوراني الهوائي / الهيدروليكي للأجهزة الدوارة ويمكنه توفير نقل هجين آمن ومستقر لضغط الهواء متعدد الممرات والوسائط السائلة.مع التصميم المعياري ، فهو أكثر استقرارًا وموثوقية.مع تصميم التجويف الداخلي ، يمكنه تمرير الأسلاك أو تمرير الأجهزة الأخرى.
