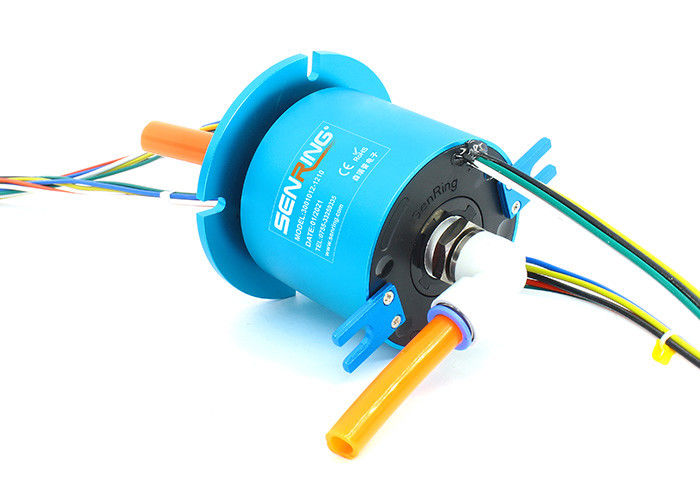

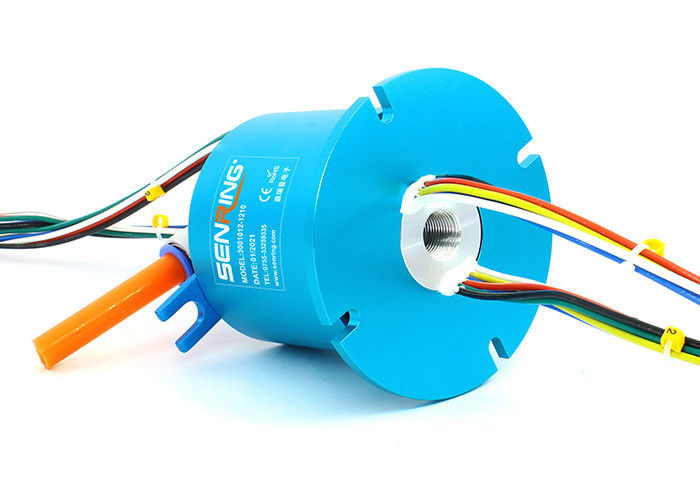

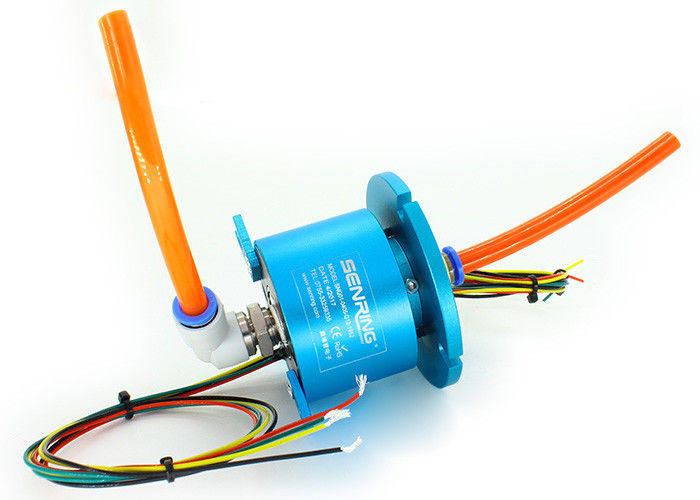

اتحاد دوراني هوائي بممر واحد + 12 دائرة 2A حلقة زلة
وصف 3001012 الاتحاد الروتاري الهوائي
المفصل الدوار الهوائي Senring 3001 عبارة عن حلقة انزلاقية كهربائية مدمجة بممر واحد يمكنها الدوران 360 درجة لنقل وسائط الغاز المختلفة مثل الهواء المضغوط والبخار والفراغ.إنه يدعم عدة أنابيب غاز 4 مم ، 6 مم ، 8 مم ، 10 مم ، و 12 مم.لا يمكن لوصلة الهواء الدورانية ذات الممر الواحد من سلسلة 3001 أن تنقل الغاز فحسب ، بل يمكنها أيضًا خلط ونقل تيارات مختلفة تتراوح من 2A إلى 800A.تتميز بمزايا الحجم الصغير والوزن الخفيف وعزم الدوران المنخفض.
مميزات الاتحاد الدوراني الهوائي 3001012
1. دعم إرسال الطاقة والإشارات المختلطة ، مثل USB ، HDMI ، 1000M إيثرنت ، VGA ، DVI ، الترددات اللاسلكية المحورية (التردد العالي) ، إشارة المحرك المؤازرة ، حلقات انزلاق الحافلات الصناعية ، إلخ ؛
2. 360 درجة ينقل الهواء المضغوط ، البخار ، الفراغ ، الضغط السلبي ، الضغط الإيجابي ... إلخ.
3. ماكس.الضغط (الضغط): 10Mpa (الفراغ: -1.5kPa ، يمكن تخصيص ضغط أعلى) ；
4. الإصدار القياسي مع شفة التثبيت ، يمكن تخصيصه مع تصاعد العمود المجوف.
5. دعم منفذ 1 G3 / 8 "لأنابيب 10 ~ 12mm ؛
المواصفات الفنية لاتحاد الدوران الهوائي 3001012
| ممرات (غاز) | 1 فقرة |
| حجم الأنبوب | أنبوب 12 مم ، منفذ G3 / 8 " |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 20 مليون للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.التشغيل ضغط |
ضغط إيجابي 10 ميجا باسكال ، فراغ -90 كيلو باسكال | |
| عزم الدوران | 0.2 نيوتن متر | |
| البيانات الكهربائية | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيصها) | |
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| قائمة الطراز | ممرات (غاز) | دوائر الطاقة (10 أمبير) | دوائر الإشارة (2A) | الطول L (مم) |
| 3001012-02S | 1 فقرة | 0 | 2 | 32 |
| 3001012-0210 | 1 فقرة | 2 | 0 | 32 |
| 3001012-03S | 1 فقرة | 0 | 3 | 36 |
| 3001012-0310 | 1 فقرة | 3 | 0 | 36 |
| 3001012-06S | 1 فقرة | 0 | 6 | 46 |
| 3001012-0210-04S | 1 فقرة | 2 | 4 | 46 |
| 3001012-0410-02S | 1 فقرة | 4 | 2 | 46 |
| 3001012-0610 | 1 فقرة | 6 | 0 | 46 |
| 3001012-12S | 1 فقرة | 0 | 12 | 68 |
| 3001012-0210-10S | 1 فقرة | 2 | 10 | 68 |
| 3001012-0310-09S | 1 فقرة | 3 | 9 | 68 |
| 3001012-0610-06S | 1 فقرة | 6 | 6 | 68 |
| 3001012-0810-04S | 1 فقرة | 8 | 4 | 68 |
| 3001012-1010-02S | 1 فقرة | 10 | 2 | 72 |
| 3001012-1210 | 1 فقرة | 12 | 0 | 72 |
| 3001012-18 ثانية | 1 فقرة | 0 | 18 | 96 |
| 3001012-0210-16S | 1 فقرة | 2 | 16 | 96 |
| 3001012-0410-14S | 1 فقرة | 4 | 14 | 96 |
| 3001012-0610-12S | 1 فقرة | 6 | 12 | 96 |
| 3001012-0810-10S | 1 فقرة | 8 | 10 | 96 |
| 3001012-1010-08S | 1 فقرة | 10 | 8 | 96 |
| 3001012-1210-06S | 1 فقرة | 12 | 6 | 96 |
| 3001012-1410-04S | 1 فقرة | 14 | 4 | 96 |
| 3001012-1610-02S | 1 فقرة | 16 | 2 | 96 |
| 3001012-24S | 1 فقرة | 0 | 24 | 120 |
| 3001012-0410-20S | 1 فقرة | 4 | 20 | 120 |
| 3001012-0610-18S | 1 فقرة | 6 | 18 | 120 |
| 3001012-1210-12S | 1 فقرة | 12 | 12 | 120 |
| 3001012-1810-06S | 1 فقرة | 18 | 6 | 120 |
| 3001012-2410 | 1 فقرة | 24 | 0 | 120 |
| 3001012-30 ثانية | 1 فقرة | 0 | 30 | 144 |
| 3001012-0610-24S | 1 فقرة | 6 | 24 | 144 |
| 3001012-1210-18 ثانية | 1 فقرة | 12 | 18 | 144 |
| 3001012-1810-12 ثانية | 1 فقرة | 18 | 12 | 144 |
| 3001012-2410-06S | 1 فقرة | 24 | 6 | 144 |
| 3001012-3010 | 1 فقرة | 30 | 0 | 144 |
| 3001012-36 ق | 1 فقرة | 0 | 36 | 168 |
| 3001012-0610-30S | 1 فقرة | 6 | 30 | 168 |
| 3001012-1210-24 ثانية | 1 فقرة | 12 | 24 | 168 |
| 3001012 - 3610 | 1 فقرة | 36 | 0 | 168 |
| 3001012-42 ثانية | 1 فقرة | 0 | 42 | 192 |
| 3001012-0610-36S | 1 فقرة | 6 | 36 | 192 |
| 3001012-1210-30 ثانية | 1 فقرة | 12 | 30 | 192 |
| 3001012-48 ثانية | 1 فقرة | 0 | 48 | 216 |
| 3001012-0610-42S | 1 فقرة | 6 | 42 | 216 |
| 3001012-1010-38S | 1 فقرة | 10 | 38 | 216 |
| 3001012-1210-36 ق | 1 فقرة | 12 | 36 | 216 |
| 3001012-1810-30 ثانية | 1 فقرة | 18 | 30 | 216 |
| 3001012-2410-24 ثانية | 1 فقرة | 24 | 24 | 216 |
| 3001012-60 ثانية | 1 فقرة | 0 | 60 | 264 |
| 3001012-0610-54S | 1 فقرة | 6 | 54 | 264 |
| 3001012-1010-50 ثانية | 1 فقرة | 10 | 50 | 264 |
| 3001012-72S | 1 فقرة | 0 | 72 | 312 |
| 3001012-96 ثانية | 1 فقرة | 0 | 96 | 408 |
يتم تطبيق نماذج حلقة الانزلاق العامة SenRing في العديد من التطبيقات والمعدات ، مما يوفر حلولاً للنظام في جميع أنحاء العالم.
إنها تتضمن طاقة الرياح ، وحدة التحكم ، القرص الدوار الصناعي ، الروبوت ، الآلات الهندسية ، مراقبة الفيديو بالدوائر التلفزيونية المغلقة ، المعدات الطبية ، الرادار العسكري وما إلى ذلك ...
