مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
HF0150-12
اتصل بنا
قناة إشارة 50 جيجا هرتز Rf حلقة زلق مشتركة لنقل الإشارات التناظرية والرقمية

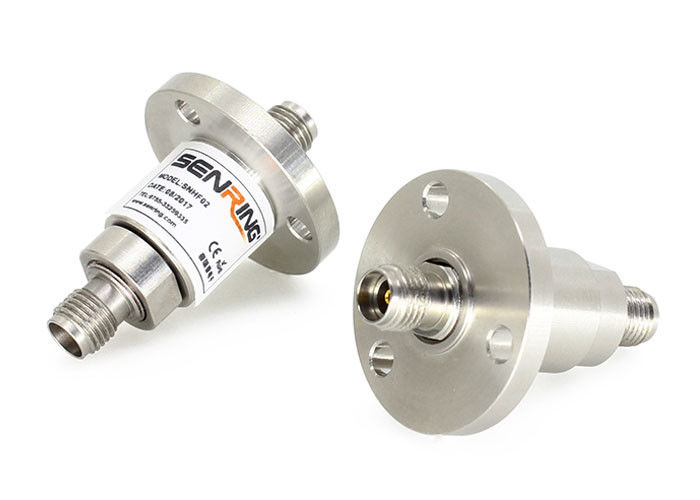

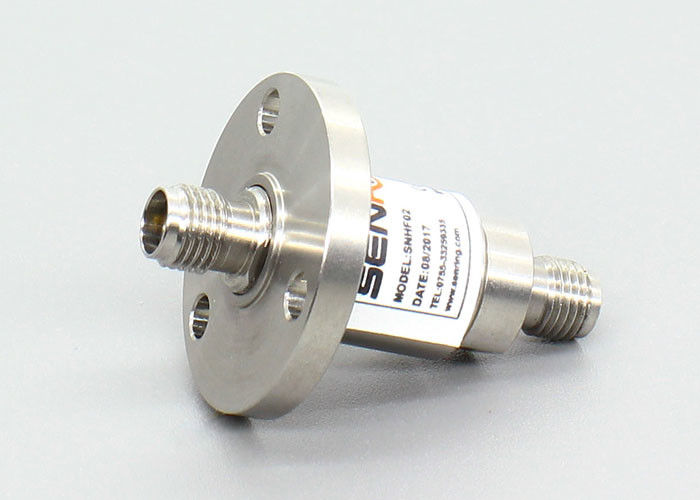

وصف وصلة الدوران عالية التردد HF0150-12
Senring HF0150-12 series rf rotary joint عبارة عن حلقة انزلاقية عالية التردد لقناة أحادية (RF) ، تردد تيار مستمر ~ 50 جيجاهرتز ، موصل 2.4 (K) -F ، سرعة عمل 100 دورة في الدقيقة.يتم استخدام HF0150-12 في إرسال الإشارات التناظرية والرقمية ، ويمكن تخصيص قناة التردد اللاسلكي للجمع بين الطاقة / الإشارات.
مميزات الوصلة الدورانية عالية التردد HF0150-12
1. يمكنها نقل إشارات الترددات اللاسلكية عالية السرعة وعالية التردد بدون أخطاء.
2. يدعم قناة واحدة من الإرسال عالي التردد (الترددات اللاسلكية المحورية) إلى 50 جيجا هرتز ؛
3.لديها خسارة إدخال ممتازة ونسبة موجة ثابتة للجهد ؛
4. مناسبة لهوائيات الأقمار الصناعية والأجهزة المحمولة على المركبات والرادار ومناضد اختبار هوائي الميكروويف وغيرها من المجالات.
المواصفات الفنية للوصلة الدورانية عالية التردد HF0150-12
| نوع الموصل | 2.4 مم أنثى - 2.4 مم أنثى (50 درجة) |
| تكرار | DC إلى 50 جيجا هرتز |
| VSWR (حد أقصى) | 1.3@DC إلى 10 جيجاهرتز 1.4@10 إلى 26.5 جيجا هرتز 1.7@26.5 إلى 50 جيجا هرتز |
| تذبذب VSWR (الحد الأقصى) | 0.05 @ DC إلى 26.5 جيجاهرتز 0.2 @ 26.5 إلى 50 جيجاهرتز |
| قوة الذروة (القصوى) | 3000 واط |
| سرعة الدوران (قصوى) | 150 دورة في الدقيقة |
| بدء عزم الدوران (الحد الأقصى) | 0.5 نيوتن سم |
| الحمل المحوري للموصل (الحد الأقصى) | ± 0.1N |
| درجة حرارة | -55 إلى + 85 درجة مئوية (درجة حرارة العمل) -55 إلى + 85 درجة مئوية (درجة حرارة التخزين) |
| رطوبة | 95٪ (رطوبة العمل) 85٪ (درجة حرارة التخزين) |
| أسلوب | انا اطبع |
| المرحلة واو (درجة قصوى) | 1 ° @ DC إلى 26.5 جيجا هرتز 2 ° 26.5 إلى 50 جيجاهرتز |
| فقدان الإدراج | 0.30 ديسيبل @ DC إلى 10 جيجاهرتز 0.50 ديسيبل @ 10 إلى 26.5 جيجا هرتز 0.90 ديسيبل @ 26.5 إلى 50 جيجا هرتز |
| تذبذب فقدان الإدراج | 0.1 ديسيبل |
| متوسط الطاقة (كحد أقصى) | 50 واط @ 1 جيجاهرتز 15 واط @ 10 جيجاهرتز 5 واط @ 26.5 جيجا هرتز 3 واط @ 50 جيجا هرتز |
| الحياة العملية | > 10 ملايين للمرجع (يعتمد على ظروف العمل) |
| عزم الدوران (الحد الأقصى) | 0.5 نيوتن سم |
| الحمل الشعاعي للموصل (الحد الأقصى) | ± 0.1N |
| درجة IP | IP 40 acc.EN 60529 |
| المواد العازلة | PTFE |
الجزء لا.وصف
رسم
التعليمات:
Q1: ما هي البيانات الفنية التي يجب توفيرها لنموذج الحلقة الانزلاقية المخصص لدينا.
ج: إذا كنت ترغب في تخصيص نموذج حلقة الانزلاق الخاصة ، فأنت بحاجة إلى تقديم التفاصيل على النحو التالي:
1. سرعة التشغيل (RPM)
2. نوع التثبيت
3. حجم المخطط التفصيلي
4.القنوات (رقم السلك المفرد بجانب الكابل)
5. تصنيف الجهد والتيار لحلقات السلطة وحلقات الإشارة
6. نوع الإشارة وما يتصل بها
المعلمات (مهم جدا)
7. درجة حرارة التشغيل h.IP (متطلبات الختم)
Q2: ما هي مدة مهلة الإنتاج؟
ج: يحتاج من 7 إلى 15 يومًا للمنتجات القياسية ، من 10 إلى 20 يومًا للمنتجات المخصصة البسيطة ،
من 15 إلى 40 يومًا للمنتجات المعقدة المخصصة.
