مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
HF0118-12
اتصل بنا

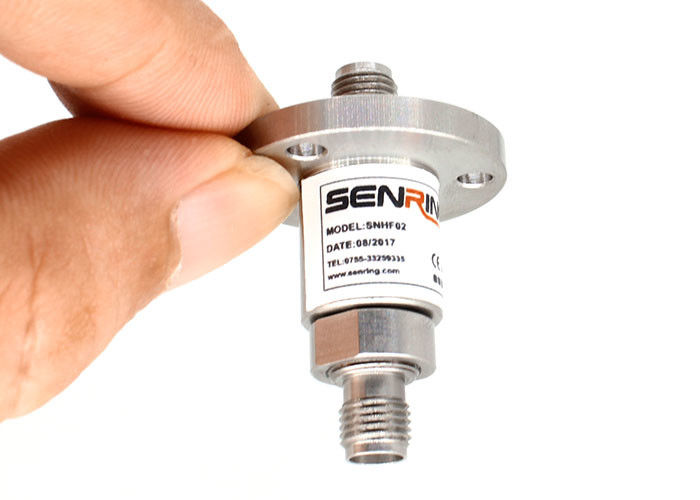

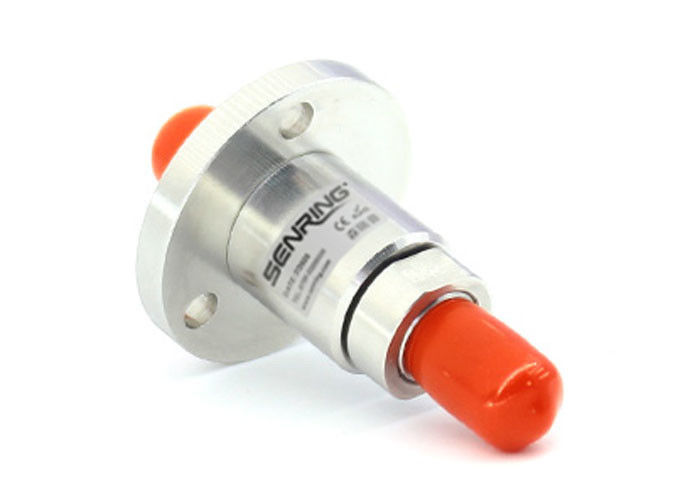

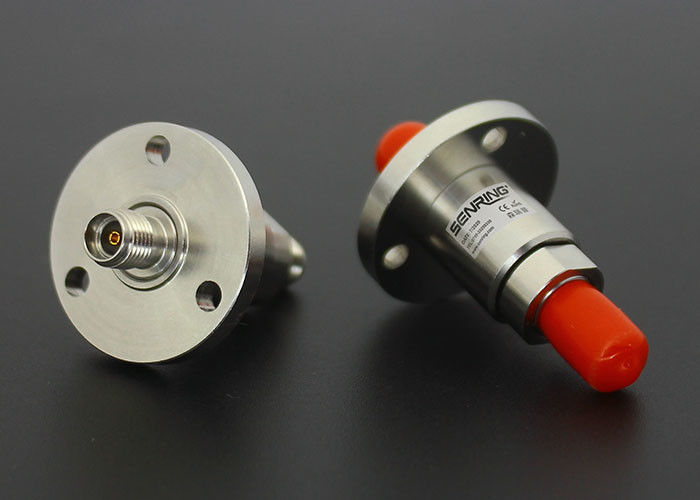

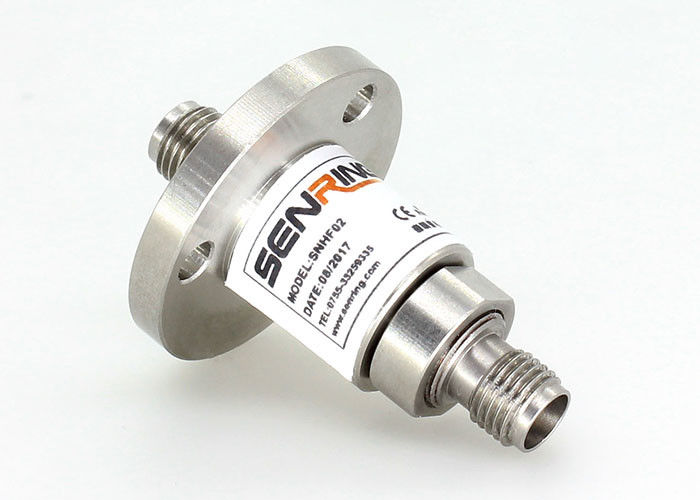

وصلة دوارة عالية التردد 18 جيجا هرتز / انزلاق مع قناة واحدة لاستخدام السيارة
وصف الوصلة الدورانية عالية التردد HF0118-12
سلسلة SENRING HF0118-12 سلسلة انزلاق الكابلات المحورية عبارة عن حلقة انزلاق مفصلية rf 1 قناة 18 جيجا هرتز ، تردد DC ~ 18 جيجا هرتز ، موصل SMA-K / SMA-K ، سرعة العمل 100 دورة في الدقيقة.يستخدم HF0118-12 في إرسال الإشارات التناظرية والرقمية.
مميزات الوصلة الدورانية عالية التردد HF0118-12
1. قناة RF: 1 قناة ；
2. التردد: DC ~ 18 جيجا هرتز ；
3. خسارة إدخال منخفضة ونسبة موجة ثابتة للجهد ；
4. تطبيق لهوائي الأقمار الصناعية ، المحمولة على متن السفن ، المركبات ، الرادار ، منضدة اختبار هوائي الميكروويف ... إلخ ؛
5. تستخدم في أجهزة الدوران المستمر بزاوية 360 درجة لنقل إشارات التردد العالي ；
6. هيكل متكامل ، سهل التركيب ；
المواصفات الفنية للوصلة الدورانية عالية التردد HF0118-12
| نوع الموصل | SMA-K (50 درجة) |
| تكرار | DC إلى 18 جيجا هرتز |
| VSWR (حد أقصى) | 1.3@DC إلى 10 جيجاهرتز 1.4@DC إلى 18 جيجا هرتز |
| تذبذب VSWR (الحد الأقصى) | 0.05 |
| قوة الذروة (القصوى) | 3000 واط |
| سرعة الدوران (قصوى) | 250 دورة في الدقيقة |
| بدء عزم الدوران (الحد الأقصى) | 0.5 نيوتن سم |
| الحمل المحوري للموصل (الحد الأقصى) | ± 0.1N |
| المواد العازلة | PTFE |
| درجة حرارة | -55 إلى + 85 درجة مئوية (درجة حرارة العمل) -55 إلى + 85 درجة مئوية (درجة حرارة التخزين) |
| درجة IP | IP 40 acc.EN 60529 |
| أسلوب | انا اطبع |
| المرحلة واو (درجة قصوى) | 1 درجة |
| فقدان الإدراج | 0.25 ديسيبل @ DC إلى 10 جيجاهرتز 0.30 ديسيبل @ 10 إلى 18 جيجا هرتز |
| تذبذب فقدان الإدراج | 0.05 ديسيبل |
| متوسط الطاقة (كحد أقصى) | 500 واط @ 1 جيجاهرتز 200 واط @ 6 جيجاهرتز 100 واط @ 12 جيجاهرتز 30 واط @ 18 جيجاهرتز |
| الحياة العملية | > 10 ملايين للمرجع (يعتمد على ظروف العمل) |
| عزم الدوران (الحد الأقصى) | 0.5 نيوتن سم |
| الحمل الشعاعي للموصل (الحد الأقصى) | ± 0.1N |
| رطوبة | 95٪ (رطوبة العمل) 85٪ (رطوبة التخزين) |
الجزء لا.وصف
رسم
