مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
O032-24
اتصل بنا
حلقة زلة مخصصة HD-SDI لحلقة الانزلاق كبسولة 1080P HD-SDI / Hd-Mi

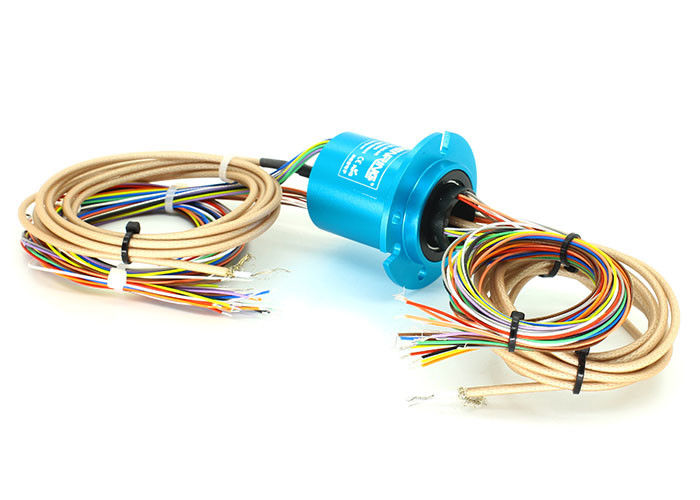

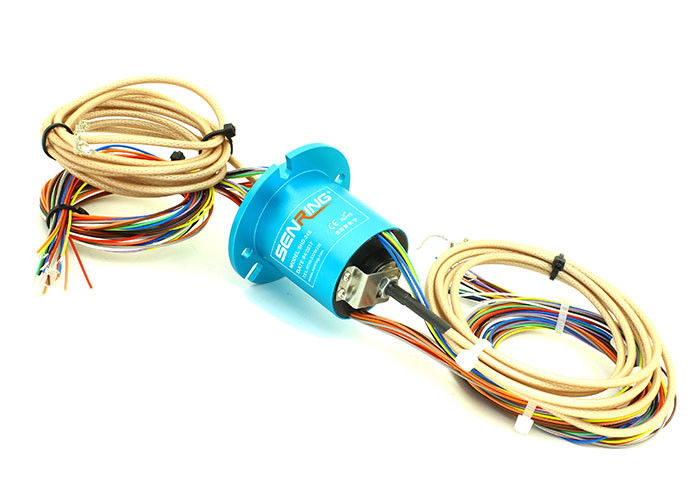

وصف O032-24 HD-SDI حلقة الانزلاق
حلقة انزلاق الفيديو عالية الدقة من سلسلة SENRING O032-24 ، يمكنها نقل إشارة فيديو عالية الدقة بقناة واحدة ، إشارة HD محورية 3 هرتز DC ~ أو إشارة 12 دائرة 2A عند التجوال بزاوية 360 درجة ، السرعة المقدرة: 100 دورة في الدقيقة. ، طول 47، MMCX، SMA موصل محوري اختياري.
ميزات حلقة الانزلاق O032-24 HD-SDI
1.دعم DC ~ 3GHz ، يمكن نقل إشارة فيديو 1080P HD مستقرة ؛
2. صلبة ، مع شفة.
3. يمكن أن تنقل حلقة زلة فيديو عالية الدقة 1 قناة + 12 دائرة 2A طاقة / إشارة عند دوران 360 درجة ؛
4. OD: 32.8 مم ، الطول: 47 مم ؛
5. يمكن دمجها لنقل إشارة HF وإشارة التحكم وإشارة الفيديو وإشارات أخرى ؛
6. أداء ممتاز في النقل والدوران الكهربائي.
7. التطبيق النموذجي: مراقبة الأمن عالية الدقة ، وكاميرا التصوير الفوتوغرافي ، وكاميرا HD وغيرها من المجالات.
المواصفات الفنية للحلقة الانزلاقية من سلسلة o032-24
| معدل التردد | DC-3GHz |
| تذبذب فقدان الإدراج | +/- 0.05 ديسيبل |
| تخصيص | RG405 |
| VSWR | ≤1.3 |
| معاوقة | 50Ω |
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| الحياة العملية | 10 ملايين للمرجع (يعتمد على ظروف العمل) |
| السرعة الدورانية | 250 دورة في الدقيقة باستمرار |
| درجة حرارة العمل. | -30 80 ℃ |
| رطوبة العمل | 0∼85٪ ر |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| عزم الدوران | 0.1N.m + (0.03Nm / 6 دوائر) |
| فقدان الإدراج | 0.65 ديسيبل / 1 جيجا هرتز كحد أقصى |
| تعويض الخساره | -18 ديسيبل / 1 جيجا هرتز كحد أقصى |
| السرعة القصوى | 50 دورة في الدقيقة |
| تقلب VSWR | +/- 0.05 |
| أسلوب | BNC / F (خيارات) |
| البيانات الكهربائية | |
| المواصفات | بيانات |
| مجال الجهد الكهربائي | 0∼440VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG26 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيصها) |
| قوة عازلة | 500VAC @ 50 هرتز ، 60 ثانية |
| ضوضاء كهربائية | <0.01 درجة |
| ضوضاء كهربائية | <10 مΩ |
| شهادة CE | نعم |
| مادة | متوافق مع RoHS |
رسم
التعليمات:
1.ما هي حلقة الانزلاق؟
الحلقة الانزلاقية عبارة عن جهاز كهروميكانيكي يسمح بنقل الطاقة والإشارات الكهربائية من ثابت إلى هيكل دوار.يمكن استخدام الحلقة الانزلاقية في أي نظام كهروميكانيكي يتطلب الدوران أثناء نقل الطاقة أو الإشارات.يمكنه تحسين الأداء الميكانيكي ، وتبسيط تشغيل النظام والقضاء على الأسلاك المعرضة للتلف المتدلية من المفاصل المتحركة.
2. هل تقدمون حلقات الانزلاق المخصصة؟
نعم ، إذا كنت واثقًا من أن حلًا مخصصًا / معدلًا مطلوبًا على الأرجح أو تحتاج إلى مساعدة في اختيارك ، فاتصل بنا للبدء.سيأتي مهندسونا بالحل الأمثل لاحتياجاتك.
