مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
HF0218-64
اتصل بنا
حجم صغير وعزم دوران منخفض لقناتين 18 جيجا هرتز حلقات انزلاق مفصلية عالية التردد

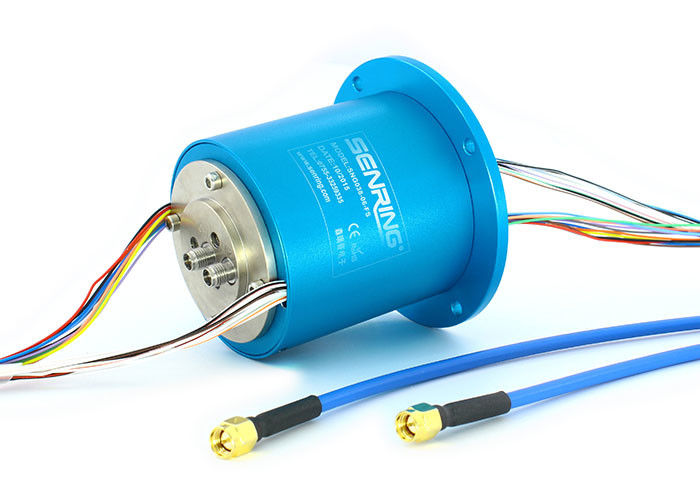

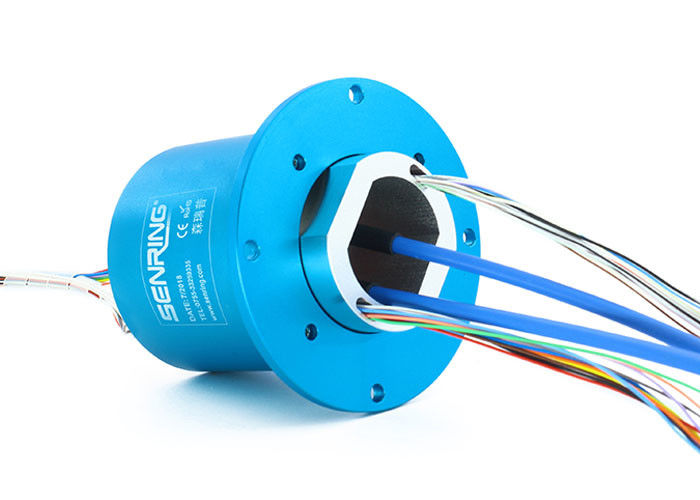

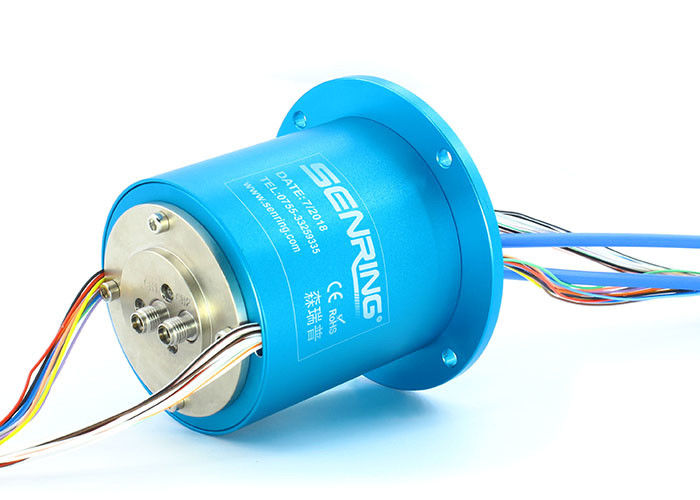

وصف HF0218-64 وصلة دورانية عالية التردد
إن الوصلة الدوارة عالية التردد من سلسلة SenRing HF0218-64 عبارة عن مفصل دوار عالي التردد بتردد 18 جيجاهرتز ثنائي القناة مع مدى تردد من DC إلى 18 جيجا هرتز.يستخدم نوع المفصل SMA-K / SMA-K وهو مصمم لسرعة قصوى تبلغ 60 دورة في الدقيقة.تم تطوير HF0218-64 بناءً على HF0218-31 مع 24 قناة حلقة انزلاقية كهربائية إضافية.إنه منتج تم تطويره خصيصًا لتلبية متطلبات الإرسال للإشارات الرقمية أو التناظرية التسلسلية عالية السرعة (ويتطلب نقل من 1 إلى 24 قناة للتيار).التيار الافتراضي لهذه السلسلة من الوصلات الدوارة عالية التردد هو 5A.إذا كنت بحاجة إلى زيادة المسار الحالي أو تغيير الحجم الحالي ، أو كنت بحاجة إلى استشارة فنية ، أو استشارة ما قبل البيع ، أو طلبات حل ، فيرجى الاتصال بفريق SenRing الفني.
مميزات الوصلة الدورانية عالية التردد HF0218-64
1. قناة RF: قناتان ، قناة إشارة / طاقة: 1 ~ 24 قناة ；
2. التردد: DC ~ 18 جيجا هرتز + تيار مستمر ~ 4.5 جيجا هرتز ；
3. خسارة إدخال منخفضة ونسبة موجة ثابتة للجهد ；
4. يتم استخدامه في أجهزة الدوران المستمر بزاوية 360 درجة لنقل إشارات التردد العالي.
5. هيكل متكامل ، سهل التركيب ；
طلب:
هوائي الأقمار الصناعية ، المحمول على متن السفن ، المركبات ، الرادار ، منضدة اختبار هوائي الميكروويف ... إلخ ؛
المواصفات الفنية للوصلة الدورانية عالية التردد HF0218-64
| المواصفات المشتركة الروتاري. | ||
| قناة 1 | القناة 2 | |
| نوع الموصل | SMA-K | SMA-K |
| أسلوب | انا اطبع | انا اطبع |
| تكرار | DC إلى 18 جيجا هرتز | DC إلى 4 جيجاهرتز |
| قوة الذروة (القصوى) | 3000 واط | 3000 واط |
| متوسط الطاقة (كحد أقصى) | 50 واط @ 18 جيجاهرتز | 50 واط @ 4 جيجاهرتز |
| VSWR (حد أقصى) | 1.2 @ 0 - 4 جيجاهرتز 1.5 @ 4 - 18 جيجاهرتز |
1.4 @ 0 - 2 جيجاهرتز 2.5 @ 2 - 4 جيجاهرتز |
| تذبذب VSWR (الحد الأقصى) | 0.04 | 0.36 |
| فقدان الإدراج | 0.08 ديسيبل @ 4 جيجاهرتز 0.48 ديسيبل @ 18 جيجاهرتز |
0.48 ديسيبل @ 2 جيجاهرتز 0.98 ديسيبل @ 4 جيجاهرتز |
| تذبذب فقدان الإدراج | 0.05 ديسيبل | 0.25 ديسيبل |
| المرحلة واو (درجة قصوى) | 1 درجة | 2 درجة |
| عزل | 60 ديسيبل | |
| سرعة الدوران (قصوى) | 60 دورة في الدقيقة |
| بدء عزم الدوران (الحد الأقصى) | 5N.cm |
| درجة حرارة | -40 إلى +70 درجة مئوية (درجة حرارة العمل) |
| -50 إلى +70 درجة مئوية (درجة حرارة التخزين) |
| الحياة العملية | > 10 ملايين للمرجع (يعتمد على ظروف العمل) |
| عزم الدوران (الحد الأقصى) | 5 نيوتن سم |
| رطوبة | 85٪ (رطوبة العمل) |
| 95٪ (التخزين hأوميتيد) | |
| المواد العازلة | PTFE |
| درجة IP | IP 60 لكل EN 60529 |
| ميكانيكي | |
| > الحياة العملية | > 10 ملايين للمرجع (يعتمد على ظروف العمل) |
| > سرعة الدوران | 250 دورة في الدقيقة |
| > درجة الحرارة | -30 ~ 80 ℃ |
| رطوبة | 0 ~ 85٪ ر |
| مواد الاتصال | ذهب ذهب |
| مواد الإسكان | سبائك الألومنيوم |
| عزم الدوران | 0.05N.m + 0.01Nm / 6 قنوات |
| الكهرباء | ||
| > المواصفات. | > الطاقة | > الإشارة |
| > نطاق الجهد | 0 ~ 440VAC / VDC | 0 ~ 240VAC / VDC |
| > مقاومة التمرد | ≥ 300MΩ / 300VDC | ≥ 300MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG # 17 سلك تفلون مطلي بالفضة | AWG # 22 سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 150 مم (يمكن تخصيصها) | |
| مقاومة العزل | 300VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| درجة IP | IP51 | |
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| قائمة النموذج | قناة RF | تكرار | الدوائر لا.(10 أ) | الدوائر لا.(0 ~ 2 أ) | الطول L (مم) |
| HF0218-64-0610 | 2 قنوات | DC ~ 18 جيجا هرتز | 6 قنوات | 0 | 38 ملم |
| HF0218-64-06S | 2 قنوات | DC ~ 18 جيجا هرتز | 0 | 6 قنوات | 38 ملم |
| HF0218-64-12S | 2 قنوات | DC ~ 18 جيجا هرتز | 0 | 12 قناة | 56 ملم |
| HF0218-64-18S | 2 قنوات | DC ~ 18 جيجا هرتز | 0 | 18 قناة | 74 ملم |
| HF0218-64-24S | 2 قنوات | DC ~ 18 جيجا هرتز | 0 | 24 قناة | 92 ملم |
