مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
HF0118-56
اتصل بنا
موصل SMA-K موصل دوار عالي التردد بقناة واحدة تبلغ 18 جيجاهرتز

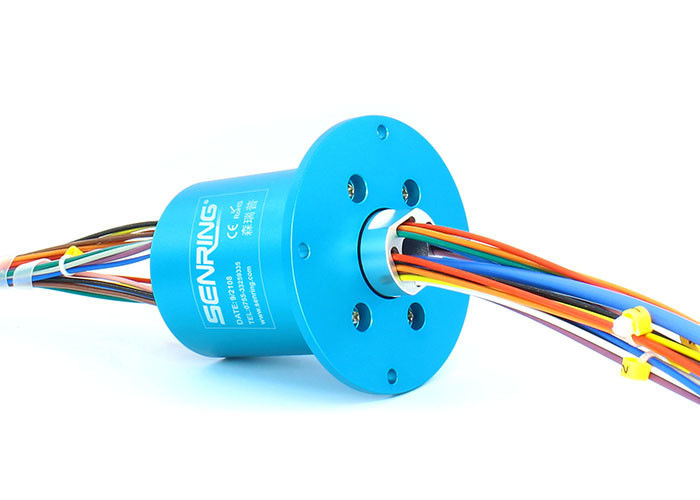

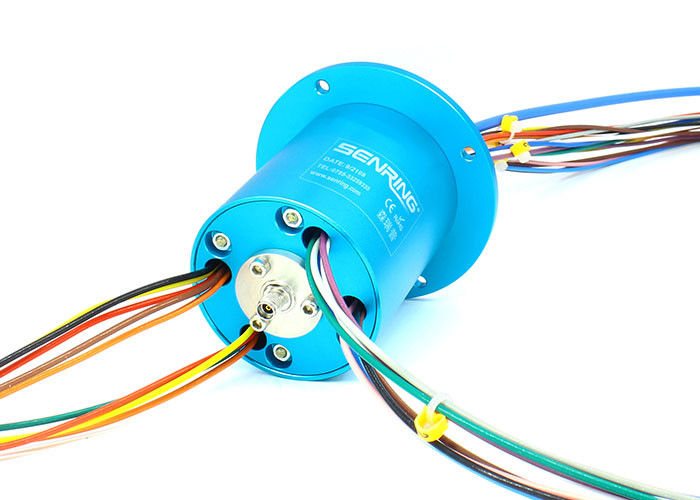

وصف HF0118-56 وصلة دورانية عالية التردد
إن الوصلة الدوارة RF من سلسلة SenRing HF0118-56 عبارة عن وصلة دوارة RF أحادية القناة مع مدى تردد من DC إلى 18GHz.لم يتم تحديد نوع المفصل ، والسرعة القصوى هي 100 دورة في الدقيقة.HF0118-56 هو منتج تم تطويره خصيصًا لتلبية متطلبات الإرسال للإشارات الرقمية أو التناظرية التسلسلية عالية السرعة.يمكنه مزج من 1 إلى 48 دائرة كهربائية ، وإذا كنت بحاجة إلى الجمع بين نقل التيار والإشارات ، فيمكنك اختيار طرز أخرى.
مميزات الوصلة الدورانية عالية التردد HF0118-56
1.دعم 1 قناة تيار مستمر ~ 18 جيجا هرتز إشارات عالية التردد ；
2. يمكن الجمع بين طاقة الإرسال أو الإشارات (1-48 سلكًا)
3. خسارة إدخال منخفضة ونسبة موجة ثابتة للجهد ；
تطبيق لهوائي الأقمار الصناعية والمركبة والرادار ومنضدة اختبار هوائي الميكروويف ... إلخ ；
المواصفات الفنية للوصلة الدورانية عالية التردد HF0118-56
| نوع الموصل | SMA-K (50 درجة) |
| تكرار | DC إلى 18 جيجا هرتز |
| VSWR (حد أقصى) | 1.3@DC إلى 10 جيجاهرتز 1.4@DC إلى 18 جيجا هرتز |
| تذبذب VSWR (الحد الأقصى) | 0.05 |
| قوة الذروة (القصوى) | 3000 واط |
| سرعة الدوران (قصوى) | 250 دورة في الدقيقة |
| بدء عزم الدوران (الحد الأقصى) | 0.5 نيوتن سم |
| الحمل المحوري للموصل (الحد الأقصى) | ± 0.1N |
| المواد العازلة | PTFE |
| درجة حرارة | -55 إلى + 85 درجة مئوية (درجة حرارة العمل) -55 إلى + 85 درجة مئوية (درجة حرارة التخزين) |
| درجة IP | IP 40 acc.EN 60529 |
| أسلوب | انا اطبع |
| المرحلة واو (درجة قصوى) | 1 درجة |
| فقدان الإدراج | 0.25 ديسيبل @ DC إلى 10 جيجاهرتز 0.30 ديسيبل @ 10 إلى 18 جيجا هرتز |
| تذبذب فقدان الإدراج | 0.05 ديسيبل |
| متوسط الطاقة (كحد أقصى) | 500 واط @ 1 جيجاهرتز 200 واط @ 6 جيجاهرتز 100 واط @ 12 جيجاهرتز 30 واط @ 18 جيجاهرتز |
| الحياة العملية | > 10 ملايين للمرجع (يعتمد على ظروف العمل) |
| عزم الدوران (الحد الأقصى) | 0.5 نيوتن سم |
| الحمل الشعاعي للموصل (الحد الأقصى) | ± 0.1N |
| رطوبة | 95٪ (رطوبة العمل) 85٪ (رطوبة التخزين) |
| ميكانيكي | |
| الحياة العملية | > 10 ملايين للمرجع (depends في ظروف العمل) |
| السرعة الدورانية | 250 دورة في الدقيقة |
| درجة حرارة | -30 ~ 80 ℃ |
| رطوبة | 0 ~ 85٪ ر |
| مواد الاتصال | ذهب ذهب |
| مواد الإسكان | سبائك الألومنيوم |
| عزم الدوران | 0.05N.m + 0.01Nm / 6 قنوات |
| الكهرباء | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 240VAC / VDC |
| مقاومة العزل | ≥500MΩ / 500VDC | ≥ 300MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG # 17 سلك تفلون مطلي بالفضة | AWG # 22 سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 150 مم (يمكن تخصيصها) | |
| مقاومة العزل | 500VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| درجة IP | IP51 | |
الجزء لا.وصف
رسم
| قائمة النموذج | قناة RF | تكرار | الدوائر لا.(10 أ) | الدوائر لا.(0 ~ 2 أ) | الطول L (مم) |
| HF0118-56-0610 | 1 قناة | DC ~ 18 جيجا هرتز | 6 قنوات | 0 | 38 ملم |
| HF0118-56-06S | 1 قناة | DC ~ 18 جيجا هرتز | 0 | 6 قنوات | 38 ملم |
| HF0118-56-0610-06S | 1 قناة | DC ~ 18 جيجا هرتز | 6 قنوات | 6 قنوات | 55 ملم |
| HF0118-56-1210 | 1 قناة | DC ~ 18 جيجا هرتز | 12 قناة | 0 | 55 ملم |
| HF0118-56-12S | 1 قناة | DC ~ 18 جيجا هرتز | 0 | 12 قناة | 55 ملم |
| HF0118-56-0610-12S | 1 قناة | DC ~ 18 جيجا هرتز | 6 قنوات | 12 قناة | 71.5 ملم |
| HF0118-56-1810 | 1 قناة | DC ~ 18 جيجا هرتز | 18 قناة | 0 | 71.5 ملم |
| HF0118-56-18S | 1 قناة | DC ~ 18 جيجا هرتز | 0 | 18 قناة | 71.5 ملم |
| HF0118-56-0610-18S | 1 قناة | DC ~ 18 جيجا هرتز | 6 قنوات | 18 قناة | 88.5 ملم |
| HF0118-56-1210-12S | 1 قناة | DC ~ 18 جيجا هرتز | 12 قناة | 12 قناة | 88.5 ملم |
| HF0118-56-2410 | 1 قناة | DC ~ 18 جيجا هرتز | 24 قناة | 0 | 88.5 ملم |
| HF0118-56-24S | 1 قناة | DC ~ 18 جيجا هرتز | 0 | 24 قناة | 88.5 ملم |
| HF0118-56-36S | 1 قناة | DC ~ 18 جيجا هرتز | 0 | 36 قناة | عيار 122 ملم |
| HF0118-56-48S | 1 قناة | DC ~ 18 جيجا هرتز | 0 | 48 قناة | 156 ملم |
