مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
HF0103-07
اتصل بنا

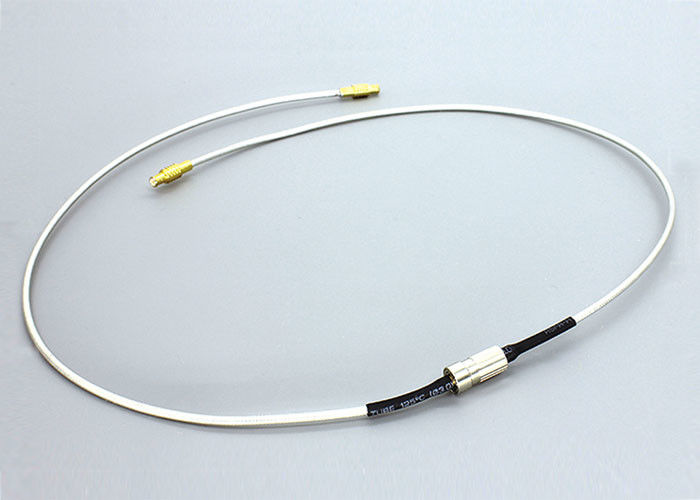

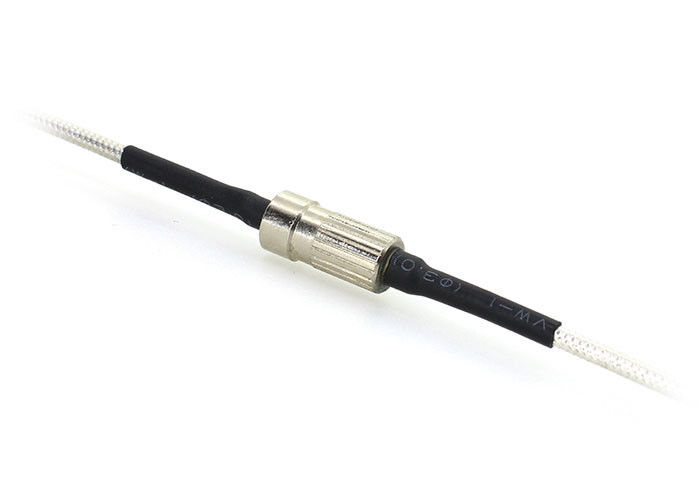

1 قناة 3GHz وصلة دوارة عالية التردد / حلقة زلة لمنصة اختبار هوائي الميكروويف
وصف الوصلة الدورانية عالية التردد HF0103-07
إن الوصلة الدوارة RF من سلسلة SenRing HF0103-07 هي وصلة دوارة RF أحادية القناة مع مدى تردد من DC إلى 3GHz.النوع المشترك يستخدم كابل RJ405 ، والسرعة القصوى هي 100 دورة في الدقيقة.HF0103-07 هو منتج تم تطويره خصيصًا لتلبية متطلبات الإرسال للإشارات الرقمية أو التناظرية التسلسلية عالية السرعة.لا يدعم الإرسال المختلط للتيار والإشارات.إذا كنت بحاجة إلى الجمع بين نقل التيار والإشارات ، فيمكنك اختيار طرز أخرى.
مميزات الوصلة الدورانية عالية التردد HF0103-07
1.نوع الموصل: coax RG405 (يمكن إضافة موصلات SMA و MCX و MMCX) ；
2. يتم استخدامه في أجهزة الدوران المستمر بزاوية 360 درجة لنقل إشارات التردد العالي بقناة واحدة ؛
3. التردد DC ~ 3 GHz ；
4. خسارة إدخال منخفضة ونسبة موجة ثابتة للجهد ；
تطبيق لهوائي الأقمار الصناعية والمركبة والرادار ومنضدة اختبار هوائي الميكروويف ... إلخ ；
المواصفات الفنية للوصلة الدورانية عالية التردد HF0103-07
| نوع الموصل | coax RG405 (يمكن إضافة موصلات SMA و MCX و MMCX) |
| تكرار | DC إلى 3 جيجاهرتز |
| VSWR (حد أقصى) | 1.7@DC إلى 3 جيجا هرتز |
| تذبذب VSWR (الحد الأقصى) | 0.05 |
| قوة الذروة (القصوى) | 500 واط |
| سرعة الدوران (قصوى) | 250 دورة في الدقيقة |
| بدء عزم الدوران (الحد الأقصى) | 0.5 نيوتن سم |
| الحمل المحوري للموصل (الحد الأقصى) | ± 0.1N |
| المواد العازلة | PTFE |
| درجة حرارة | -55 إلى + 85 درجة مئوية (درجة حرارة العمل) -55 إلى + 85 درجة مئوية (درجة حرارة التخزين) |
| أسلوب | انا اطبع |
| المرحلة واو (درجة قصوى) | 1 درجة |
| فقدان الإدراج | 0.25 ديسيبل @ DC إلى 1.5 جيجا هرتز 0.30 ديسيبل @ 10 إلى 3 جيجاهرتز |
| تذبذب فقدان الإدراج | 0.05 ديسيبل |
| متوسط الطاقة (كحد أقصى) | 200 واط @ 1.5 جيجاهرتز 500 واط @ 3 جيجا هرتز |
| الحياة العملية | > 10 ملايين للمرجع (يعتمد على ظروف العمل) |
| عزم الدوران (الحد الأقصى) | 0.5 نيوتن سم |
| الحمل الشعاعي للموصل (الحد الأقصى) | ± 0.1N |
| درجة IP | IP 40 acc.EN 60529 |
| رطوبة | 95٪ (رطوبة العمل) 85٪ (رطوبة التخزين) |
الجزء لا.وصف
رسم
يمكن أيضًا تسمية المفصل الدوراني عالي التردد بحلقة الانزلاق عالية التردد.يمكن أن يكون هذا النوع من الوصلات الدوارة عنصرًا مثبتًا على الكابل أو الجهاز لنقل أو كسر خط التوصيلات الكهربائية.
إذا كان لديك متطلبات مخصصة محددة ، فلا تتردد في استشارتنا حتى يتمكن مهندس المبيعات لدينا من التوصية بالمنتج الأنسب لك للرجوع إليه.
