مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
HF0103-22
اتصل بنا
سرعة العمل 100 دورة في الدقيقة وصلة دوارة أحادية القناة Rf مفصلية دوارة متحدة المحور

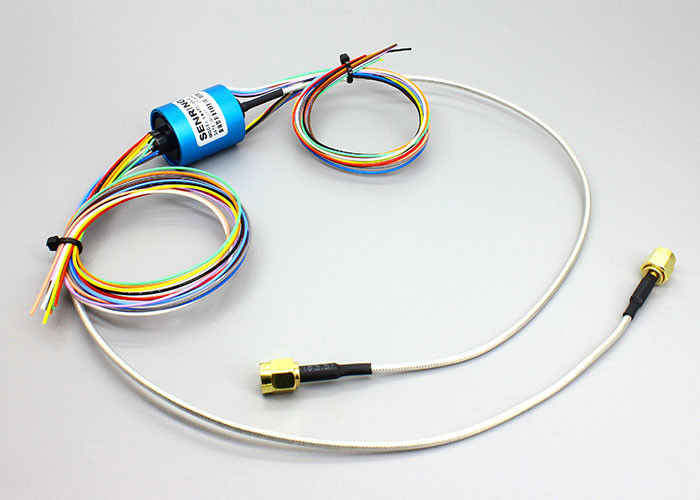

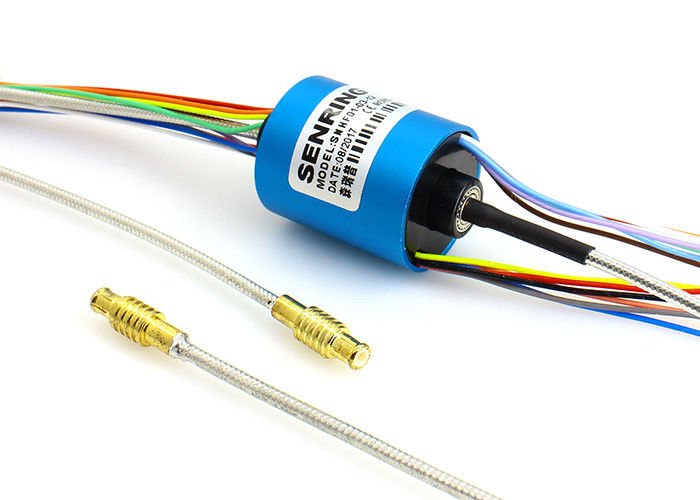

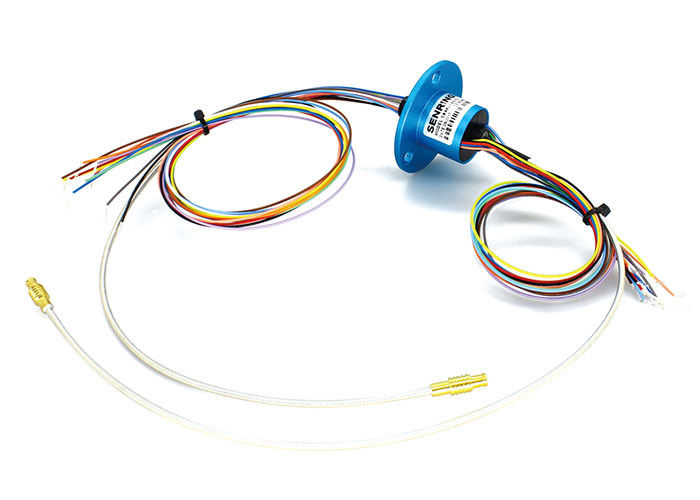

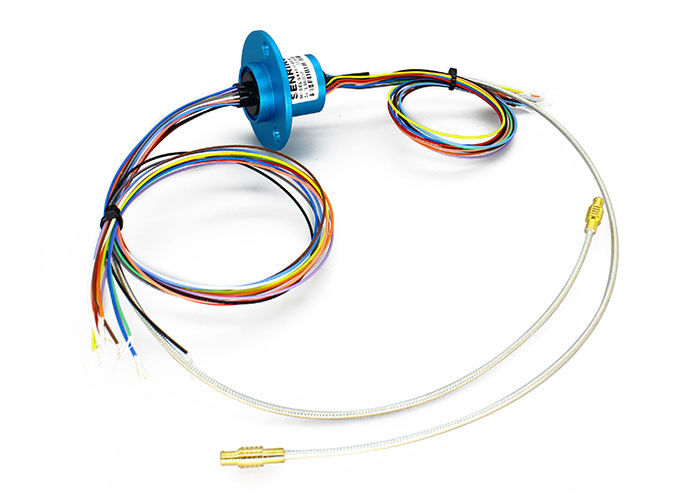

وصف الوصلة الدورانية عالية التردد HF0103-22
حلقة انزلاق الكابلات المحورية من سلسلة SENRING HF0103-22 عبارة عن وصلة دوارة متحدة المحور من قناة واحدة ، تردد DC ~ 3GHz ، موصل RJ405 ، سرعة العمل 100 دورة في الدقيقة.يمكن لـ HF0103-22 الجمع بين طاقة الإرسال أو الإشارات (1-12 سلكًا) ، التردد هو DC-3GHz.
مميزات الوصلة الدورانية عالية التردد HF0103-22
1.نوع الموصل: coax RG405 (يمكن إضافة موصلات SMA و MCX و MMCX)
2. تستخدم في أجهزة الدوران المستمر بزاوية 360 درجة لنقل إشارات التردد العالي ؛
3. يمكن أن تجمع بين قوة الإرسال أو الإشارات (1-12 سلك) ；
4. دعم إشارات الترددات العالية DC ~ 3GHz ；
5. فقدان إدخال منخفض ونسبة موجة ثابتة للجهد ；
طلب:
هوائي الأقمار الصناعية ، المحمول على متن السفن ، المركبات ، الرادار ، منضدة اختبار هوائي الميكروويف ... إلخ ؛
المواصفات الفنية للوصلة الدورانية عالية التردد HF0103-22
| نوع الموصل | coax RG405 (يمكن إضافة موصلات SMA و MCX و MMCX) |
| تكرار | DC إلى 3 جيجاهرتز |
| VSWR (حد أقصى) | 1.7@DC إلى 3 جيجا هرتز |
| تذبذب VSWR (الحد الأقصى) | 0.05 |
| قوة الذروة (القصوى) | 500 واط |
| سرعة الدوران (قصوى) | 250 دورة في الدقيقة |
| بدء عزم الدوران (الحد الأقصى) | 0.5 نيوتن سم |
| الحمل المحوري للموصل (الحد الأقصى) | ± 0.1N |
| المواد العازلة | PTFE |
| درجة حرارة | -55 إلى + 85 درجة مئوية (درجة حرارة العمل) -55 إلى + 85 درجة مئوية (درجة حرارة التخزين) |
| أسلوب | انا اطبع |
| المرحلة واو (درجة قصوى) | 1 درجة |
| فقدان الإدراج | 0.25 ديسيبل @ DC إلى 1.5 جيجا هرتز 0.30 ديسيبل @ 10 إلى 3 جيجاهرتز |
| تذبذب فقدان الإدراج | 0.05 ديسيبل |
| متوسط الطاقة (كحد أقصى) | 200 واط @ 1.5 جيجاهرتز 500 واط @ 3 جيجا هرتز |
| الحياة العملية | > 10 ملايين للمرجع (يعتمد على ظروف العمل) |
| عزم الدوران (الحد الأقصى) | 0.5 نيوتن سم |
| الحمل الشعاعي للموصل (الحد الأقصى) | ± 0.1N |
| درجة IP | IP 40 acc.EN 60529 |
| رطوبة | 95٪ (رطوبة العمل) 85٪ (رطوبة التخزين) |
| ميكانيكي | |
| الحياة العملية | > 10 ملايين للمرجع (يعتمد على ظروف العمل) |
| السرعة الدورانية | 250 دورة في الدقيقة |
| درجة حرارة | -30 ~ 80 ℃ |
| رطوبة | 0 ~ 85٪ ر |
| مواد الاتصال | ذهب ذهب |
| مواد الإسكان | بلاستيك |
| عزم الدوران | 0.05 نيوتن متر + 0.01 |
| الكهرباء | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 240VAC / VDC | 0 ~ 240VAC / VDC |
| مقاومة العزل | ≥ 300MΩ / 300VDC | ≥ 300MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG # 26 تفلون مطلي بالفضة | |
| طول سلك الرصاص | معيار 150 مم (يمكن تخصيص) |
|
| مقاومة العزل | 300VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| درجة IP | IP51 | |
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| قائمة النموذج | قناة RF | تكرار | الدوائر لا.(10 أ) | الدوائر لا.(0 ~ 2 أ) | الطول L (مم) |
| HF0103-22-06 | 1 قناة | DC ~ 3 جرام هرتز | 0 | 06 قنوات | 25.5 ملم |
| HF0103-22-12 | 1 قناة | DC ~ 3 جرام هرتز | 0 | 12 قناة | 25.5 ملم |
