مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
HF0218-31
اتصل بنا

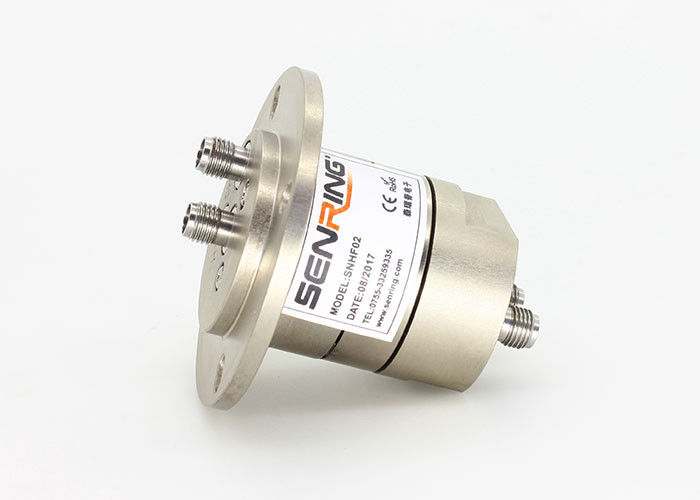

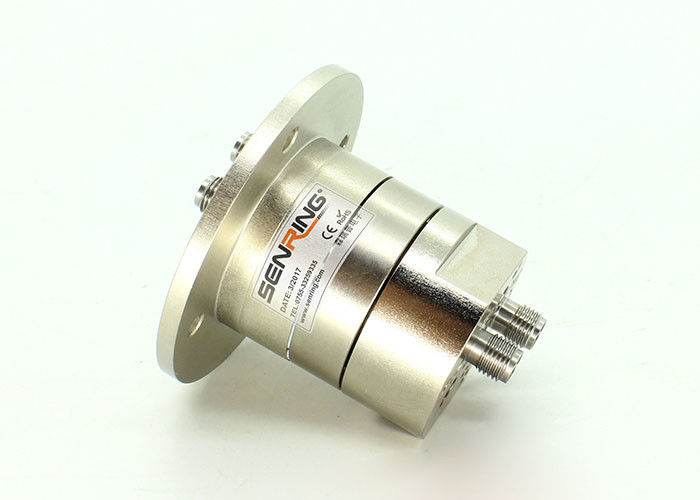

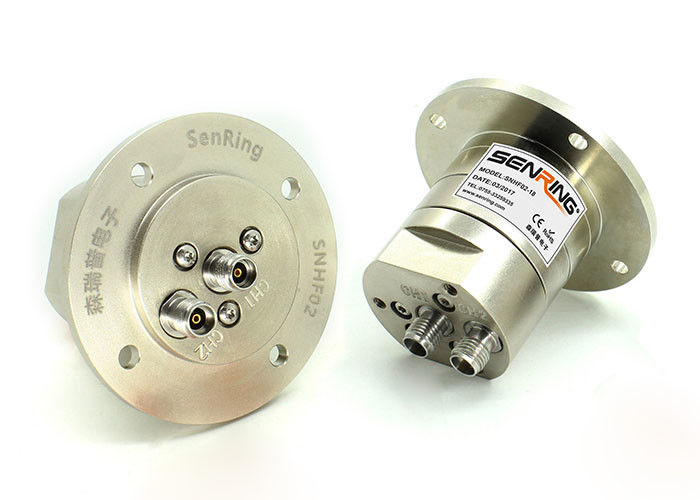

مشترك دوار عالي التردد 18 جيجا هرتز ثنائي القناة لهوائي القمر الصناعي
وصف HF0218-31 وصلة دورانية عالية التردد
SENRING HF0218-31 سلسلة مزدوجة القناة 18 جيجاهرتز RF موصل دوار ، تردد DC ~ 18 جيجاهرتز ، موصل SMA-K / SMA-K ، سرعة الدوران 60 دورة في الدقيقة. يستخدم HF0218-31 إرسال الإشارات التناظرية والرقمية ، قناة RF ، يمكن تخصيصها للجمع الطاقة / الإشارة
مميزات الوصلة الدورانية عالية التردد HF0218-31
1. قناة RF: قناتان
2. التردد: DC ~ 18 جيجا هرتز + تيار مستمر ~ 5 جيجا هرتز ；
3. خسارة إدخال منخفضة ونسبة موجة ثابتة للجهد ；
4. تطبيق لهوائي الأقمار الصناعية ، المحمولة على متن السفن ، القرون ، السيارة ، الرادار ، منضدة اختبار هوائي الميكروويف .... إلخ ؛；
5. تستخدم في أجهزة الدوران المستمر بزاوية 360 درجة لنقل إشارات التردد العالي ；
6. هيكل متكامل ، سهل التركيب ；
المواصفات الفنية للوصلة الدورانية عالية التردد HF0218-31
| المواصفات المشتركة الروتاري. | ||
| قناة 1 | القناة 2 | |
| نوع الموصل | SMA-K | SMA-K |
| أسلوب | انا اطبع | انا اطبع |
| تكرار | DC إلى 18 جيجا هرتز | DC إلى 5 جيجا هرتز |
| قوة الذروة (القصوى) | 3000 واط | 3000 واط |
| متوسط الطاقة (كحد أقصى) | 50 واط @ 18 جيجاهرتز | 50 واط @ 5 جيجاهرتز |
| VSWR (حد أقصى) | 1.2 @ 0 - 4 جيجاهرتز 1.5 @ 4 - 18 جيجاهرتز |
1.4 @ 0 - 2 جيجاهرتز 2.0 @ 2 - 5 جيجاهرتز |
| تذبذب VSWR (الحد الأقصى) | 0.04 | 0.36 |
| فقدان الإدراج | 0.08 ديسيبل @ 4 جيجاهرتز 0.48 ديسيبل @ 18 جيجاهرتز |
0.48 ديسيبل @ 2 جيجاهرتز 0.98 ديسيبل @ 5 جيجاهرتز |
| تذبذب فقدان الإدراج | 0.05 ديسيبل | 0.25 ديسيبل |
| المرحلة واو (درجة قصوى) | 1 درجة | 2 درجة |
| عزل | 60 ديسيبل | |
| سرعة الدوران (قصوى) | 60 دورة في الدقيقة |
| بدء عزم الدوران (الحد الأقصى) | 5N.cm |
| درجة حرارة | -40 إلى +70 درجة مئوية (درجة حرارة العمل) |
| -50 إلى +70 درجة مئوية (درجة حرارة التخزين) |
| الحياة العملية | > 10 ملايين للمرجع (يعتمد على ظروف العمل) |
| عزم الدوران (الحد الأقصى) | 5 نيوتن سم |
| رطوبة | 85٪ (رطوبة العمل) |
| 95٪ (التخزين hأوميتيد) | |
| المواد العازلة | PTFE |
| درجة IP | IP 60 لكل EN 60529 |
الجزء لا.وصف
رسم
