مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
O022-12
اتصل بنا
1 قناة 1080P إشارة HD 12 دوائر 2A حاليا HD-SDI حلقة الانزلاق

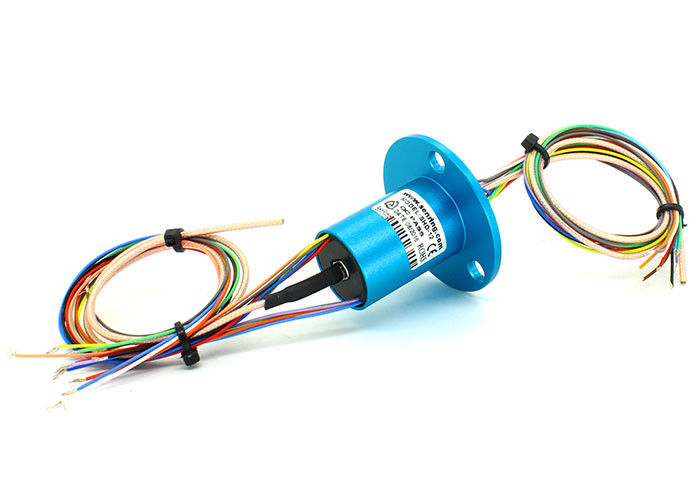

وصف O022-12 حلقة انزلاق HD-SDI
سينرينغ O022-12 يستخدم حلقة HD video slip ، يمكن أن تنقل إشارة فيديو HD من قناة واحدة ، DC ~ 3GHz إشارة HD متكافئة أو 12 دائرة إشارة 2A عند التناوب 360 ° ، سرعة محددة: 100RPM.OD 22mm، الطول 25.5،MMCX،SMA رابط محوري اختياري.
حلقات HD-SDI هي منتجات عالية الجودة ، مصممة خصيصًا لدعم إشارة الفيديو عالية الوضوح 1080P. يمكن أن تدعم هذه السلسلة حلقات التزحلق مع معدل أقصى 3GHz ،أيضا يمكن أن تجمع مع 1-24 دوائر إشارة والتيار الضعيفوهي تتعامل مع الفرشاة لتصفية الذهب الصلب، والتي تضمن تقلبات مقاومة منخفضة وطول العمر.يستخدم هذا المنتج بشكل رئيسي لنقل إشارة التحكم الضعيفة للتطبيقات الصغيرة والمتوسطة، مثل الفيديو، التحكم، جهاز الاستشعار، الطاقة، إثنتر، الخ
خصائص O022-12 حلقة انزلاق HD-SDI
1دعم DC ~ 3GHz، يمكن أن تنقل مستقر 1080P HD إشارة فيديو؛
2صلبة، مع فليانج
3يمكن أن تنقل 1 قناة HD حلقة الفيديو الزلقة + 12 دوائر 2A الطاقة / إشارة عند 360 درجة الدوران.
4. OD22ملم،طول:25.5 ملم
5يمكن دمجها لنقل إشارة HF وإشارة التحكم وإشارة الفيديو وإشارات أخرى.
6- إرسال كهربائي ممتاز و أداء دوران
7تطبيق نموذجي: مراقبة الأمن عالية الدقة، الكاميرا الفوتوغرافية، الكاميرا عالية الدقة ومجالات أخرى.
المواصفات التقنية لـ O022-12 حلقة انزلاق HD-SDI
| معدل التردد | DC-3GHz |
| تقلبات خسارة الإدراج | +/- 0.05 ديسيبل |
| المواصفات | RG405 |
| VSWR | ≤1.3 |
| عائق | 50Ω |
| البيانات الميكانيكية | |
| المواصفات | البيانات |
| الحياة العاملة | 10مليون لرف (يعتمد على ظروف العمل) |
| سرعة الدوران | 250 دورة في الدقيقة باستمرار |
| مؤقتة | -30°C∼80°C |
| رطوبة العمل | 0∼85% RH |
| مادة التواصل | الرجوع إلى جدول درجة حلقة الانزلاق |
| مواد السكن | سبيكة الألومنيوم |
| عزم الدوران | 0.1N.m+(0.03N.m/6 دوائر) |
| خسارة الإدراج | 0.65 ديسيبل / 1 غيغارتز ماكس |
| خسارة العائد | -18 ديسيبل / 1 جيه هتز ماكس |
| السرعة القصوى | 50 دورة في الدقيقة |
| تقلبات VSWR | +/- 0.05 |
| الأسلوب | BNC/F (الخيارات) |
| بيانات كهربائية | |
| المواصفات | البيانات |
| نطاق الجهد | 0∼440VAC/VDC |
| مقاومة العزل | ≥ 1000MΩ/500VDC |
| مواصفات الأسلاك الرصاصية | AWG26# تيفلون مطلي بالفضة |
| طول سلك الرصاص | القياسية 250mm ((يمكن تخصيصها) |
| قوة الكهرباء المضادة | 500VAC@50Hz،60s |
| الضوضاء الكهربائية | < 0.01Ω |
| الضوضاء الكهربائية | < 10mΩ |
| شهادة الموافقة | نعم.. |
| المواد | متوافقة مع RoHS |
الرسم
